多年來，天津能源集團及其下屬供熱企業通過學習先進技術理念和管理經驗，不斷應用新技術、新設備，通過供熱系統信息化、智能化進行精細化管控，進一步提升了供熱管理水平和能源利用效率。

一、堅持清潔高效原則，提升熱源能源利用效率

集團始終堅持清潔高效供熱，除熱電聯產熱源外，創新應用了煤炭清潔高效利用技術、鍋爐房煙氣余熱回收及高效納米遠紅外噴涂增效技術，節能減排效果不斷突顯。

1.推動燃煤供熱技術升級，踐行煤炭清潔高效利用示范

深入研究煤炭清潔高效利用技術，2015年實施天津市煤炭清潔高效利用試點，2019年對原4×58MW燃煤鏈條爐完成清潔利用升級改造，建成9×58MW清潔高效燃煤熱源基地。采用最新的“星鳥”耦合文丘里供料、中心逆噴雙錐低氮燃燒和煙氣再利用等核心技術；應用SCR+SNCR脫硝、布袋與濕電除塵結合、濕法脫硫組合煙氣處理技術，大幅提升了鍋爐效率。項目建成后，北京節能技術監測中心及天津市節能中心進行了兩次性能監測，鍋爐效率分別為93.3%、90.7%，遠高于同規模普通燃煤鍋爐，與燃?xì)忮仩t效率持平，單位供熱量燃煤消耗量由原鏈條爐的50.19kgce/GJ降低至37.57kgce/GJ，燃煤節約量達25.1%。

2.持續開展節能降耗改造，強化燃?xì)忮仩t效能提升

為充分挖掘燃?xì)忮仩t潛力，采用燃?xì)怛?qū)動吸收式熱泵直接接觸換熱煙氣余熱回收技術回收尾部煙氣熱量(見圖1)，鍋爐排煙溫度降至25-30℃，效率提升約10%，氮氧化物降低約8%，同時，可實現鍋爐煙氣“消白”和冷凝水回收利用。

圖1 煙氣余熱回收技術流程圖

應用高效納米遠紅外噴涂增效技術，提升鍋爐爐膛輻射受熱面吸熱能力，延長使用壽命。天津市節能中心對節能數據進行了深入分析，鍋爐效率提升2.04%-5.22%。

二、堅持智慧供熱引領，構建智能調度調控體系

近年來，集團持續提升一次網智能平衡調控和二次網精準供熱水平，融合氣候模型，優化調控策略，充分發揮熱力站調控中樞作用，加大新技術、新設備研發應用，提升精細化管控水平，挖掘系統節能潛力，實現節能降耗。

1.加強遠程監控和平衡調控，提升系統協同能力

自1996年，集團開始引進國外先進技術，新建水水熱力站實現無人值守自動控制，2004年，新建汽水熱力站實現無人值守遠程調控，2008年，全面推廣水水熱力站遠程監控和自動調控，2010年拓展升級預警類功能、優化控制系統，完善熱力站設備健康狀態監控、設備安全預警、站內環境監測系統，探索“源網站戶”無人為干預的全流程協調聯動自動調控技術，研發智能一鍵自啟停換熱機組及其控制系統，為系統動態精準調控、深度節能降耗奠定堅實基礎。

2.加強動態調度和科學指揮，發揮多級聯動效能

立足能源保障和節能減排，分別于2014、2017年建設完成中心城區和濱海新區核心區供熱“一張網”，構建三級調度體系和多熱源聯網調峰運行調度平臺，建立復雜工況及大數據熱源調度模型，與氣象部門共享各類預報信息及各區域?qū)崟r(shí)精準氣象實況。集團調度指揮中心對系統進行實時動態、協調聯動調度指揮，對區域熱網進行精細熱能分配；供熱初末期，綜合考慮太陽輻射、室外環境溫度和建筑物輻射散熱等因素，分時段修正熱源供水溫度，實現用戶室溫平穩的同時降低熱能消耗。

各熱力站單元實時響應調度指令，根據精細定制化調控策略實施工況調整，實現能耗管控和潛能挖掘。一是依據所在區域精準氣象數據進行熱量管控，實現不同區域耗能的有效匹配平衡；二是依據不同圍護結構、用熱性質及采暖形式對熱力站分級分組，科學分析制定供溫與室溫相關性曲線；三是依據室外氣溫特點和負荷特性，分時段熱量調控，尤其針對商場、寫字樓、工廠等夜間無用熱需求的熱力站降低非營業時間熱能消耗。

應用NB-IOT樓棟回溫測量技術、探索樓棟遠程自動平衡調控和“表閥一體”以戶為單位的精準調控技術、充分發揮熱量表海量運行數據優勢，挖掘數據價值，開發監測分析模塊，實現對樓棟和戶間平衡、流量熱量分配及竊水的實時自主監控（見圖2），進一步優化二次網水力、熱力平衡效果。

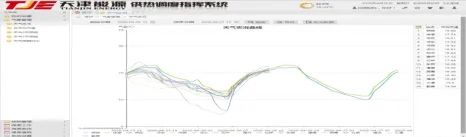

圖2調度指揮及能耗分析系統

3.探索人工智能技術應用，推動精準供熱舒適用熱

2018年始，與國外、國內多家科技企業開展合作，利用物聯網、云計算技術，結合室外天氣、建筑熱力學特性、用戶習慣和供熱系統強耦合、多約束、高延遲、熱惰性等因素，研究搭建自學習模型并進行大數據分析，通過不斷自我優化與完善，實現熱力站多要素的自動耦合聯動聯控，建立了有預測、自學習、自主穩定室溫和深度節能的人工智能供熱系統試點，實現精準供熱、舒適用熱，確保了用戶室溫24小時維持平穩區間，實現節能3%-6%。

三、加強水力平衡管控，提升系統輸配能效

1.強化水力平衡精細管控

充分發揮熱力站分級分組遠程自動調控、樓棟回溫監測與自動調控、熱量表戶間流量熱量平衡分析優勢，強化一、二次網水力平衡調整；利用設備健康狀態監控系統開展板式換熱器換熱效率監測分析、處理、優化，提升傳熱能力；主動延伸公建自管熱力站服務，有針對性提供平衡調整、板式換熱器清洗等個性化服務，提升水力平衡度。

2.努力降低回水溫度

提前介入供熱項目前期，優化技術參數，確保系統特性匹配和整體散熱效能；將主管網一次回水引入供熱機組換熱為地板采暖用戶供熱，降低利用回水溫度約10℃，提升低品位熱能利用率（見圖3）；完善考核管理機制，利用設備健康狀態監控、能耗分析系統監測一次網回水溫度，提升管網熱能輸配效率。

圖3 一次回水梯級利用技術原理與案例

四、推進基礎管理精細化，確保管網設施健康可靠

集團始終把保溫脫落失效、跑冒滴漏滲水治理作為提升能耗管理工作的重中之重，充分利用技術手段和多項監管措施，杜絕管理粗放和能源浪費現象，通過主動監測、檢測管道狀況和狀態，努力提高管網健康運行水平。

1.狠抓保溫脫落失效治理，杜絕輸配環節直接熱損失

大力開展管道、設備、設施保溫脫落失效的熱能損失及經濟性分析測算，強化精細管理意識；持續開展閥門、熱力站、熱力入口及樓內管道保溫問題自查、互查、抽查和督查，實施專項治理，徹底解決保溫缺失和失效問題；通過企業間“互查互比互看”促進整改；嚴肅考核機制，實施強力考核，堅決杜絕熱能浪費。同時開展產學研合作，研發防火、抗壓、耐腐蝕、效果好的快速拆裝復合材料保溫裝置，保證機組和設施保溫效能發揮（見圖4）。

圖4 供熱系統保溫性能提升成果

2.強化系統失水滲漏治理，根治輸配環節間接熱損失

多年來，集團從技術和管理方面持續開展全方位長效化失水治理，全力“查漏”“找漏”，最大限度解決失水滲漏難題。

一是全面開展管網安全性評價，實施管網、設施量化定級，對低效系統、老舊管網提升改造，徹底解決跑冒滴漏滲等問題，提升管網輸送能力和系統效率，降低熱能浪費。

二是利用無人機+雙光熱成像智能巡檢狀態分析專家診斷系統、弱磁無損檢測技術等“組合拳”，快速、準確排查泄漏點，降低管網失水量（見圖5）。

圖5 無人機+雙光熱成像智能巡檢狀態分析專家診斷系統

三是發揮熱力站及熱計量系統失水監測效能，實施分級監測預警（見圖6）；利用能耗分析系統TOP排名開展循環治理，降低管網失水和熱損。

圖6 失水監控系統失水規律分析

四是研發基于北斗技術的智能巡檢系統，定時、定點、定項全面巡檢；利用鐵塔公司資源，在管網沿線鐵塔安裝智能監測瞭望系統，自動巡檢報警，確保隱患、故障第一時間發現處理。

五是通過微信公眾號、知識普及卡、宣傳冊、調查問卷和座談會等方式，全面宣講供熱法規、知識，減少用戶竊水。

六是制定《安全隱患公眾舉報獎勵實施辦法》，鼓勵公眾對公共空間泄漏及時舉報并予以獎勵，加大發現跑冒滴漏滲的幾率，確保及時發現、消除缺陷。

五、推進運營管控系統化，確保綜合治理持續改進

1.堅持全過程管控持續優化

制定《供熱系統配置標準及設計選型導則》，規范一次網、熱力站、二次網、戶內各環節配置標準和技術參數，按統一標準進行設計、施工、運營；對供熱項目前期圖紙、計算書嚴格審查，確保各類參數匹配；制定企業標準，嚴格控制設計及施工質量；建設階段戶內系統采用“樣板間”模式把控工程質量，驗收嚴格把關；運行階段持續優化，同步完善標準配置內容，確保從設計到運營的系統特性匹配與節能降耗水平持續提升。

2.堅持全層級治理持續深入

建立“集團-公司-供熱服務中心-班組-員工”的逐級能耗管理考核體系，逐級量化分解并簽訂責任書，所屬公司總經理為第一責任人，在保證供熱效果、客服指標同步提升的前提下逐級考核，實行績效激勵，督導能耗管理工作。

所屬公司非供暖期以月為單位，供暖期以周為單位召開經濟活動分析會，開展各層級能耗分析，進行指標對標排名，逐級解析、查找問題、分析原因，分享經驗和解決措施，指導精細化調控。

實行以換熱機組為單位，以水電熱耗、回溫等為指標的統計分析體系，開展周期性橫、縱向?qū)Ρ龋搿岸热諗?shù)熱耗”理念，分級分組TOP排名循環治理，促進精細管控、累進優化，治理綜合能源消耗（見圖7）。

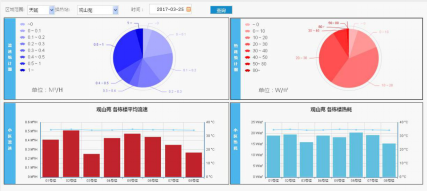

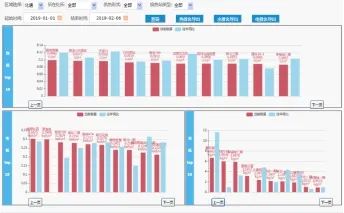

圖7 能耗分析系統及TOP排名

定期開展板式換熱器效率、阻力、參數匹配等問題分析核查，及時調整優化。

六、推進創新創效制度化，確保管控能力持續提升

集團不斷健全以科協、技術工作委員會、專家?guī)鞛橐劳械目萍紕?chuàng)新體系建設。建立完善相關制度和要求，編制了《“互聯網+”智慧能源工作實施方案》《物聯網規劃》等方案，充分激發下屬企業和科技人員積極性；鼓勵各供熱企業申報國家、市、集團級管理創新和技術創新成果，組織開展集團重點科技項目、創新工作方案、課題攻關研究，加快推動技術進步和科技創新；定期召開科技創新項目交流會，營造科技創新氛圍；以科技成果轉化為目標，不斷強化產學研合作，先后與天津大學、煤科院、中國電信、華為等科研院所、企業開展戰略合作，實現優勢互補，成果共享；組織專業技術人員赴先進國家和國內行業領先城市地區學習交流，學習成果在集團范圍再通過大型交流會研討分享；聘請國內外知名專家就供熱理論、前沿技術等進行專題講座，出版《能源科技信息》，開展科技周、科普日等專項活動，拓展科技人員視野、學習先進技術理念，增強創新意識，促進技術改進和效率提升，發揮科技創新在能源保障、節能減排等方面的動能引領和潛能挖掘。

展望未來，集團將緊密依托中國城鎮供熱協會，按照協會的號召和指引，利用好協會提供的寶貴資源和高效平臺，堅持向供熱行業企業對標學習，始終堅持“新”發展理念，不斷學習應用先進技術，持續強化精細化管理，不斷開創供熱“欣”氣象，履行好能源保障、民生服務的責任擔當，與全國供熱同仁一道，共謀供熱行業高質量和可持續發展大局，共建美麗中國和清潔供暖事業。
