隨著城市化進程的加速，城市集中供熱作為城市基礎設施的重要組成部分，在保障居民生活質量、推動城市發展方面發揮著不可或缺的作用，城市集中供熱作為能源消耗的大戶，其能源消耗在城市總能耗中占據相當大的比例，其節能降耗問題一直備受關注。熱網運行效率、單位面積能耗和單位面積補水量是衡量集中供熱系統性能的關鍵指標，近年來，中環寰慧（焦作）節能熱力有限公司（以下簡稱寰慧焦作公司）致力于推進集中供熱領域節能降耗工作，并取得了明顯的成效，進入了中國供熱行業綜合能效統計標桿企業行列。

（1）優化熱網布局

由于歷史原因，焦作市的供熱管網布局不盡合理，城市熱網建設缺乏整體規劃。寰慧焦作公司自2004年開始進行焦作市集中供熱管網的建設，建設初期因城區多家供熱公司分別負責各區域供暖，且供暖方式各有不同，有水-水交換、汽-水交換、鍋爐直供等。各公司為了節約成本、便于控制，供熱管網均秉持枝狀管網的敷設理念。

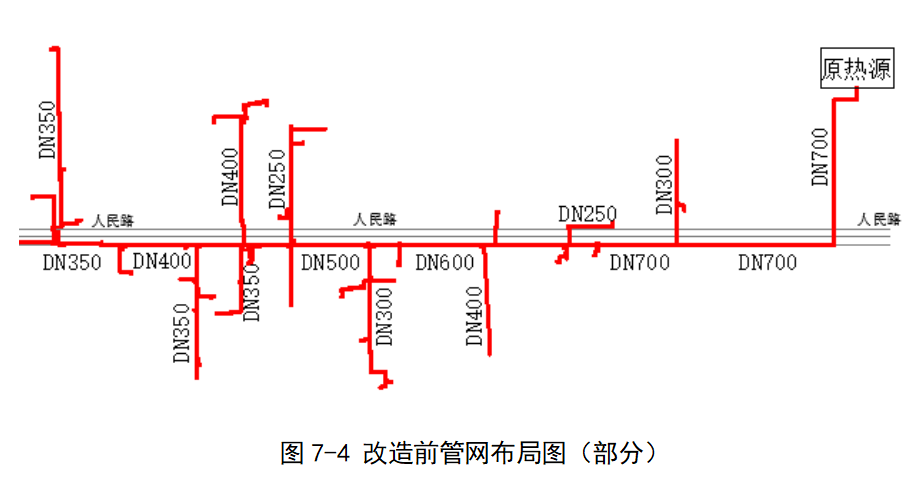

城市發展過程中不斷增加新的供熱區域，但熱網未能及時進行科學的拓展和優化。枝狀管網錯綜復雜、線路迂回曲折，不僅增加了供熱管道的長度，還使熱量在傳輸過程中的損耗增大，且“水力不平衡、故障影響大、熱損失高、調節性能差”等缺點日益突出。改造前的管網布局如圖7-4所示。

為解決上述問題，2014年焦作市區開始規劃全市集中供熱，寰慧集團充分考慮城市發展、熱負荷分布以及能源供應等因素，系統規劃、全面優化城區熱網布局，確保熱網能夠滿足城市未來的供熱需求。

以南水北調河為界分別優化供熱管網布局，兩個供熱區域均采用環狀管網形成多線輸送互聯互通，熱源可以互為備用，相對于枝狀網具有保障性好、安全性高、水力平衡調節能力更好的優點，同時更能節省運行成本，管網輸送效率也有所提高。

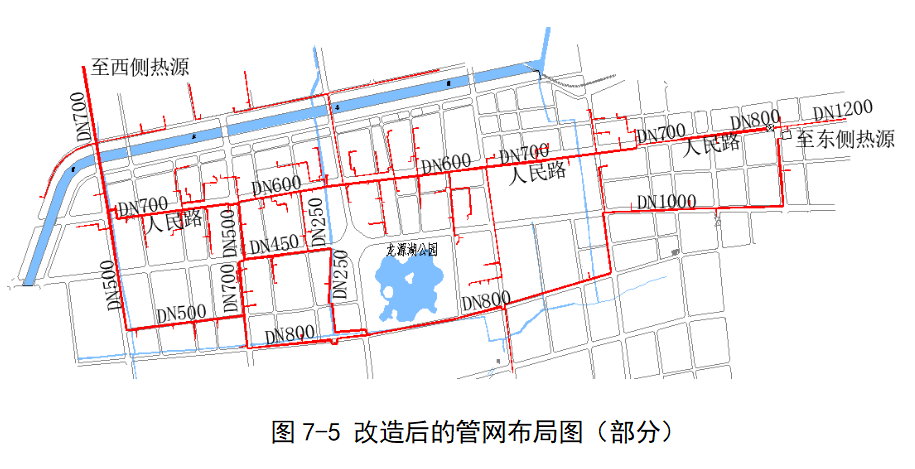

改造后，在管網運行時，即使某處出現管網泄漏也僅僅部分停供暖，其他大部分管網不受影響，避免枝狀網一旦發生事故就出現“卡脖子”的現象；管網運行壓力下降，管網安全系數提高，也降低了老舊管網泄露的風險；管網運行調節便捷，水力工況更加合理，熱損降低。改造后的管網布局如圖7-5所示。

（2）提高管網保溫性能

管網保溫在供熱系統中扮演著至關重要的角色，在減少熱損失、延長管道壽命、節約能源和成本方面影響巨大。下文從保溫材料性能、保溫層的施工質量監控等幾個重要方面進行介紹。

1）選用高性能保溫材料

選擇優質的保溫材料是提高管網保溫性能的關鍵，目前市場上有多種高性能的保溫材料可供選擇，如聚氨酯泡沫、酚醛泡沫等，聚氨酯泡沫具有導熱系數低、保溫性能好、防水性能強等優點，其導熱系數為 0.02～0.03W/（m?K），是一種理想的供熱管網保溫材料。寰慧焦作公司供熱管網改造項目中，采用優質聚氨酯泡沫作為保溫材料，改造后管網的熱損失較改造之前下降20%以上，節能效果顯著。

2）保溫層的施工質量監控

在保溫層施工過程中，需嚴格按照施工規范進行操作，確保保溫層的敷設質量，一般非外力破壞的保溫層出現滲水大多是因?yàn)檠a(bǔ)口保溫出現問題，尤其是在三通、彎頭等位置。補口保溫一旦出現問題將會造成熱量損失增加，降低管道系統的整體保溫效果；且保溫層的破損可能使管道暴露在腐蝕性環境中，加速管道的老化，進而造成管網安全隱患。

寰慧焦作公司在施工過程中特別關注補口保溫施工質量，在補口施工前，必須徹底清理補口區域的舊保溫層、銹蝕、油污等，確保表面干燥、干凈，并對管道保溫補口處按操作規程嚴格施工，有效減少了因補口破損引起的熱量散失。

3）定期檢查

加強對管網保溫層的日常維護工作也至關重要。寰慧焦作公司定期對管網進行巡檢，及時發現保溫層的破損、老化等問題，并進行修復和更換。建立健全保溫層維護管理制度，明確維護責任和維護周期，確保維護工作的常態化和規范化，定期對管網進行檢查，發現破損的保溫及時修復，尤其是管道井內閥門、補償器等的保溫，確保管網熱損失降到最低。

（1） 優化熱源配置

焦作市集中供熱熱源包括萬方、華潤和金冠三個電廠，寰慧焦作公司通過區域熱源整合，根據熱負荷實際情況以及每個熱源的供熱能力，將整個供熱區域進行劃分，使得供熱區域內的用熱需求合理配置，降低輸送距離、減小管網損失，既充分發揮各個熱源的供熱能力，又提高了熱源利用效率。

（2）調整熱網調節方式

在熱源負荷充足、循環量充足、管徑選擇合理的前提下，應用小溫差大流量的方式進行管網運行調節可有效降低一次管網供回水平均溫度，減少一次側熱損失。在滿足用戶用熱需求的前提下，盡量采用小溫差大流量的方式運行，同時還縮短了熱量調配響應時間，提高了熱量使用效率。

（3）熱力站實施節能技術改造

1）供熱系統自動控制改造

寰慧焦作公司2015年以前采用純?nèi)斯ふ{(diào)節方式，不僅費時費力還無法及時發現熱力站問題，故障停暖時間過長。2015年后，對熱力站逐年進行調控系統改造，系統功能包括水、電、熱表計量數據上傳、溫度壓力上傳、水泵運行參數上傳、智能補水、異常報警、根據室外溫度自動調節供水溫度等。

通過改造，調控系統能夠根據實際需求調節供熱量，避免過量供熱或供熱不足，從而顯著提高整個供熱系統的能源利用效率；通過優化供熱參數和運行策略，能夠減少能源消耗，降低運行成本，實現節能減排；通過集成遠程通信技術，操作人員可以在中心控制室遠程監控?zé)崃φ镜倪\(yùn)行狀態，進行遠程控制和故障診斷，提高管理效率；具備自動監測和預警功能，系統能及時發現潛在的安全隱患并發生警報，便于及時處理，減少故障停機時間，防止事故發生。

2）水泵節能改造

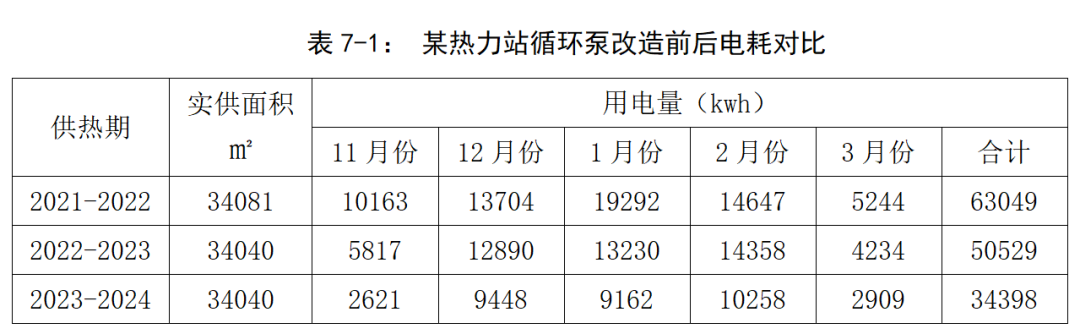

目前設計人員在供熱系統設計時一般是按照建筑面積進行設計，水泵多按照全面積選型。但實際運行時，小區不會是100%入住，也不會是100%用暖，導致水泵選型過大，需要進行大泵換小泵的技術改造。寰慧焦作公司自2018年開始根據小區實際入住率每年進行專項技術改造，對水泵加裝變頻裝置，可以根據小區負荷以及室外氣溫的變化隨時進行調節二次管網的流量和補水量，根據用熱需求調整水泵運行頻率，改造后尤其是在供暖的初末期，降低能耗效果尤為明顯。某熱力站循環泵改造前后的電耗對比見表7-1。

從表7-1可以看出，對循環泵節能改造后，在面積無明顯變化的情況下，兩個供熱期熱力站電耗分別下降20%、32%，改造效果顯著。

（4）庭院管網的節能舉措

1）優化管網的設計

庭院管網作為城市集中供熱系統的末端環節，直接連接用戶。其運行狀況對供熱質量和能源消耗有著重要影響，應合理優化設計庭院管網，減少過長或過大的管道，盡可能降低熱量在輸送過程中的損失；同時避免不必要的彎曲和分支，以減少阻力損失。

2）做好水力平衡調節

水力平衡調節是確保供熱系統高效、穩定運行的關鍵環節，涉及系統中各個部分流量的精確控制，可保證每個區域或建筑物都能獲得所需的熱量。

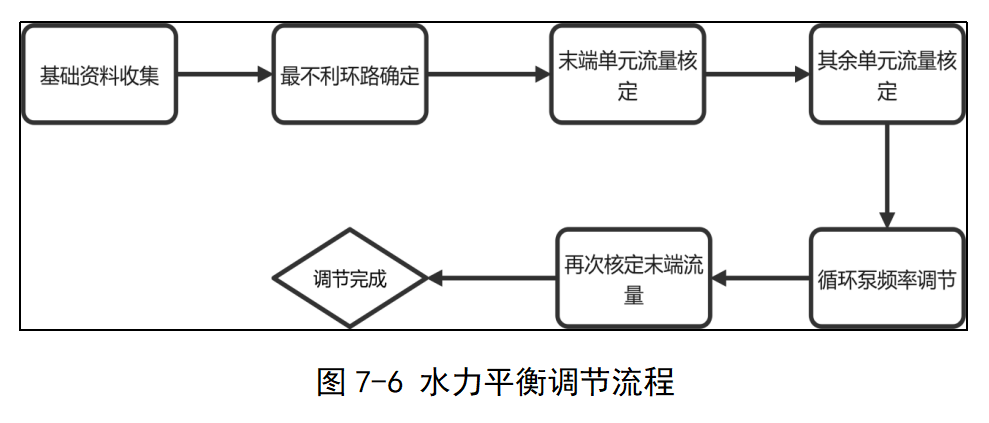

寰慧焦作公司供熱區域內存在多種計費方式，經過多年摸索，在按面積收費的小區采用定流量系統，主要通過調節閥門開度來控制各個分支的水流量以達到平衡。調節過程需要判斷管網最不利環路，最不利環路單元流量達到計算值后逐步調整其他單元的流量，使小區用戶整體流量分配均衡。這個過程需借助流量計進行測算，需提前做好數據收集、更換失效閥門。寰慧焦作公司借助平衡調節手段，減少人工計算過程，使調節工作效率提升。水力平衡調節流程如圖7-6所示。

（5）提高管網水質

良好的供熱水質是確保供熱設備長期穩定運行的基礎，供熱水質不佳將會影響供熱質量，加快管道、設備的腐蝕和老化。寰慧焦作公司在每個供熱服務中心都設置水質檢測中心，配備相關水質化驗設備、對人員進行培訓，定期進行庭院管網水質化驗，同時制定考核辦法，對水質管理工作進行考核。

寰慧焦作公司定期對管網水質進行監測，確保水質符合國家標準；定期檢查和維護管網水質，防止管道內壁結垢；對供熱補水均進行水質處理，保持水質清潔；同時對供熱設備進行定期的檢測和維護，定期檢測水質和管道狀態，及時維護和更換受損部件。

通過上述措施，可以有效減少氯離子腐蝕等對管網的影響，延長管道使用壽命，并減少了水量損失。

（1）管道泄漏的影響

管網泄漏的嚴重程度和泄漏介質的性質對供熱系統運行安全和效率均會造成不同程度的影響。因此，及時檢測和修復管網泄漏是確保供熱系統正常運行的重要環節。

（2）降低管網失水的措施

1）及時查漏

在運行過程中，需要定期分析熱力站補水量，根據補水曲線分析其泄漏量、泄漏時長、泄漏時間段，判斷是管網泄漏還是熱用戶私自放水。如確定是管網泄漏，需及時查漏，及時修復。

2）熱用戶私放水治理

熱用戶從供熱系統中放水這種行為不僅會導致系統內的水流失，還會引起系統壓力下降，影響系統的正常運行。尤其是在密閉系統中，因?yàn)榉懦龅乃ǔ：凶韫竸┖头栏瘎?，失水?huì)導致系統水質惡化，可能會加速管道內壁水垢形成和造成管道腐蝕。寰慧焦作公司采取以下措施減少熱用戶私自放水：

①增強用戶意識。通過教育和宣傳活動解釋放水對供熱系統的影響及如何正確使用供熱系統，提高用戶對放水問題的認識。主要手段包括公眾號發布相關小視頻、進小區進行放水危害宣傳等。

②配合執法機關，對無故放水行為進行查處。

（3）實施老舊管網改造

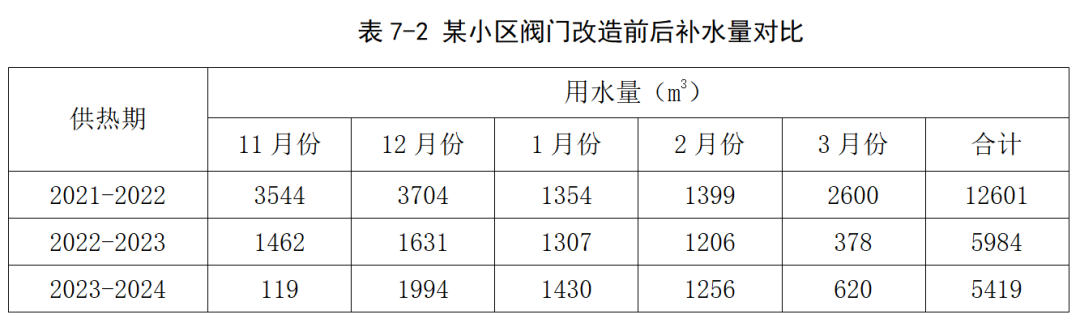

對運行年限較長、腐蝕嚴重的老舊管網及時進行更換，降低管網泄漏率。對因各種原因?qū)е碌臒o法改造的老舊管網，更換其關斷閥門、單元控制閥，以便失水時迅速關斷，減少影響范圍及失水量。某小區管網改造前因無關斷閥門及現有閥門失效，一產生漏點小區就不得不全部停暖，造成很大的負面影響及經濟損失。改造后，對泄漏點能進行有效隔斷，減少了停暖影響范圍及經濟損失，效果明顯。表7-2為該小區閥門改造前后補水量對比。

（4）非供熱期濕保養

濕保養是指供熱期結束后管網仍保持滿水狀態，是一種保持管網內部濕潤、防止空氣進入系統、減少管道內部金屬表面因干燥而腐蝕的方法，適用于封閉式供熱系統。

寰慧焦作公司對狀況良好的管網采取濕保養措施，同時定期檢查管網壓力和水質，根據需要補充水分，以補償因泄漏或蒸發造成的水分損失；定期清理管網中的底部沉積物和雜質；安排人員進行壓力監控且與物業聯動，防止因居民裝修等不當操作造成水淹事故。

寰慧焦作公司通過實施 “優化熱網布局、增強管道保溫性能、加強水力平衡調節” 等一系列舉措，顯著提升了熱網的運行效率。與此同時，借助提高熱源效率、推進節能技術改造、強化能源管理等手段，大幅降低能耗水平。此外，通過改善管網水質、降低管網泄漏率、實施管網改造等行動，有效減少補水量。通過上述一系列綜合措施，在充分保障城市居民供熱滿意度的前提下，實現了供熱能耗的顯著降低，既是積極應對能源與環境挑戰的必然抉擇，也是實現城市可持續發展的重要舉措，同時也為集中供熱領域提供了具有參考價值的實踐范例。

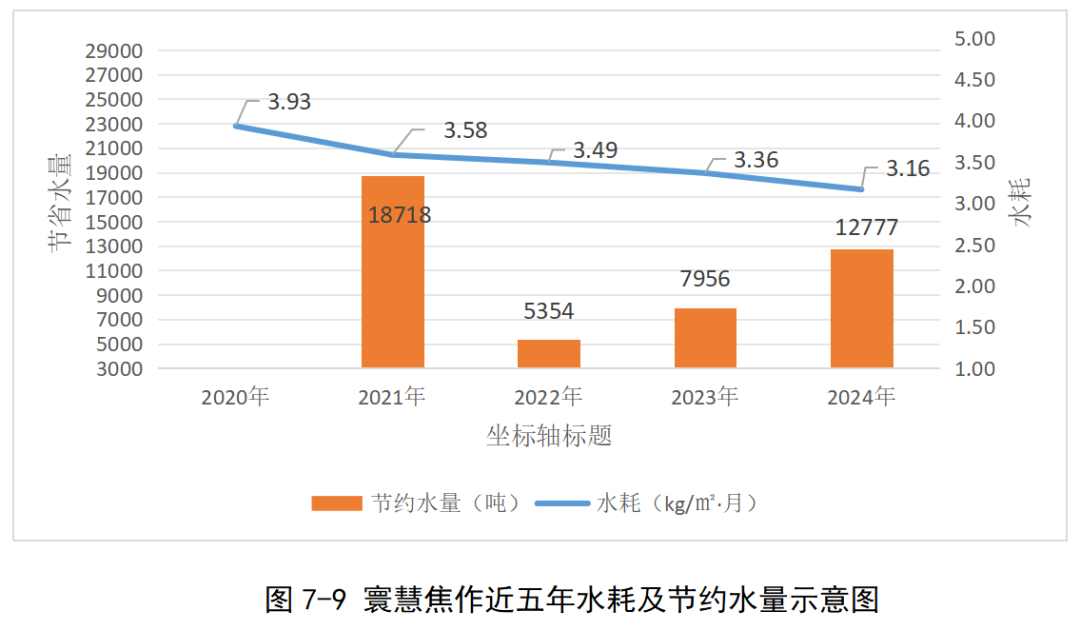

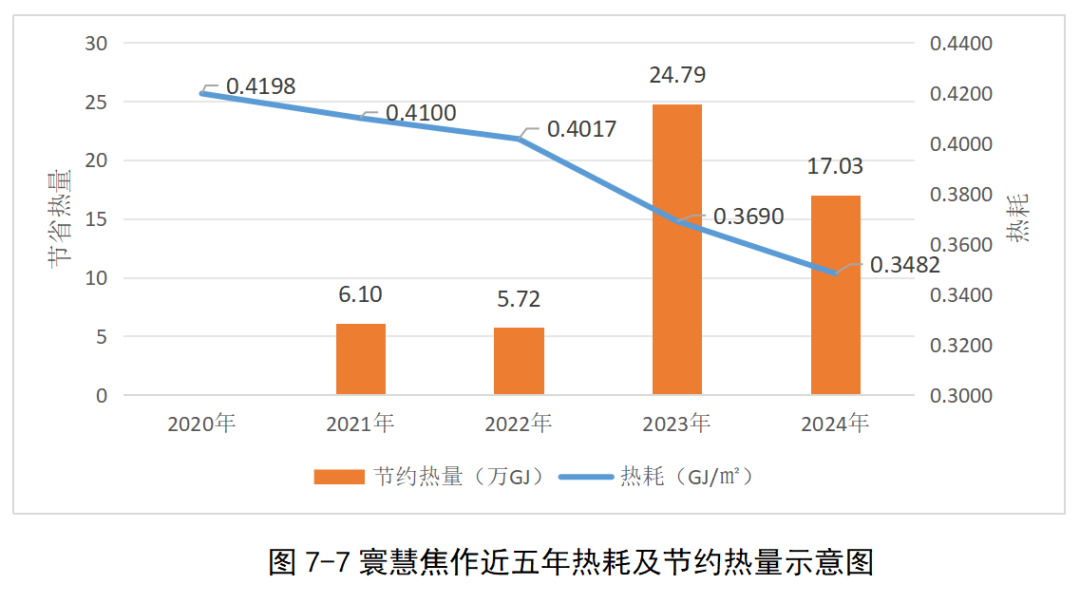

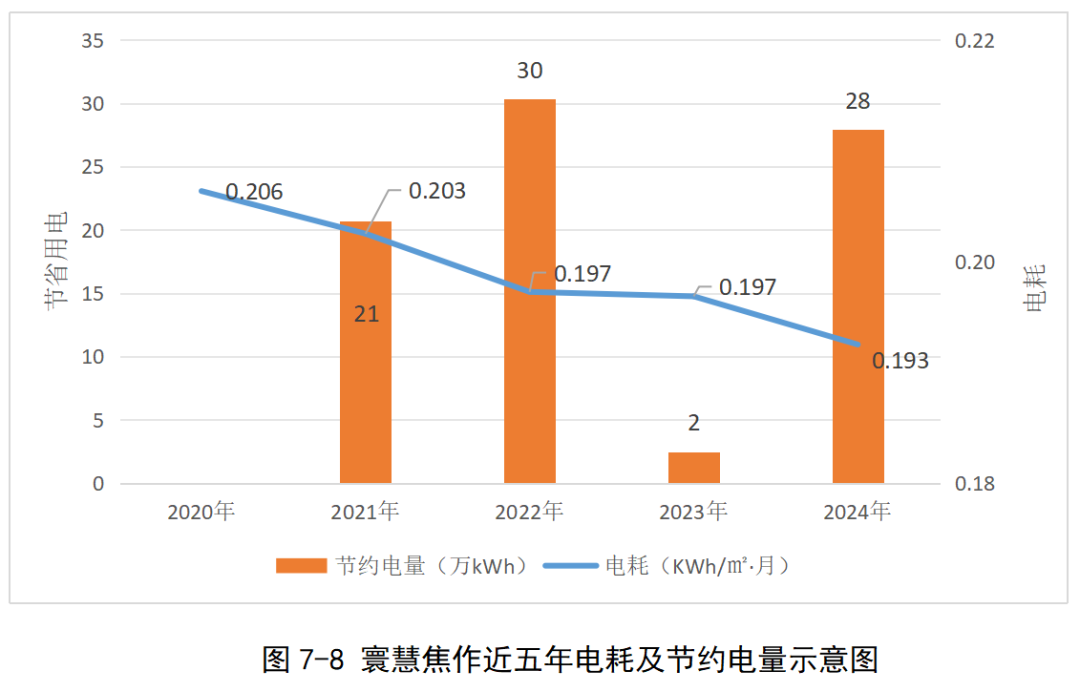

如圖7-7~圖7-9所示，寰慧焦作公司在節能降耗方面取得了顯著成效。通過實施一系列的節能措施，成功實現了能耗的大幅降低。具體來看，熱耗總體下降了17%，平均每年下降4.3%，水耗則下降了20%，平均每年下降5.0%，而電耗也實現了7.0%的降幅，平均每年下降1.8%。這些顯著的節能效果也帶來了可觀的經濟效益。寰慧焦作公司累計節約熱量53.6萬GJ、水資源4.5萬m3、電量81.5萬kWh，這些數據充分說明寰慧焦作公司在節能降耗方面的各項舉措是可行的、是有巨大成效的。
