國家電投集團東北電力有限公司大連開熱分公司（以下簡稱大連開熱）的前身為成立于1986年的大連經濟技術開發區供熱公司，主要負責大連經濟技術開發區核心區域的城市供熱，并網面積1075萬㎡，高溫水管網單程長度23km，現有熱力站90座。

節能降耗一直是供熱企業不懈努力和為之奮斗的方向，電耗指標作為“三耗”（熱耗、電耗、水耗）指標之一也是供熱企業想要攻克的難關之一。要想在保證供熱質量的前提下合理降低電耗指標必須從多方面考慮，既要考慮供熱系統運行調控的各個模塊，又要考慮熱力站重要設備選型是否適配、管路布置是否合理，全方位分析整個供暖系統，找出“病因”，采取相應措施，最終達到在不降低供熱質量的前提下最大限度地降低電耗指標。

（1）原有控制手段

大連開熱原有供熱模式是采用PLC控制系統控制二次管網供水溫度及供水流量，根據室外氣溫變化情況，依靠調度工作人員的工作經驗進行人為控制，由于無法監測用戶側室內溫度，導致出現過供、欠供、循環流量偏大、偏小等現象，且控制系統需人為控制，費時費力，“三耗”指標居高不下，供熱效果達不到預期。

（2）智能化供熱控制手段

2016年4月1日，大連開熱開始探索智慧供熱運行模式，逐步實現區域內所有熱力站自動運行控制。為了提升供熱效果，同時控制能耗指標，引入室內溫度監測系統，以用戶室溫為最終導向，采用“分時段、變流量、質調節、恒室溫、云服務”的控制邏輯，基于室外溫度變化情況，把一天分為多個時間段分別控制（切換氣象數據模式圖如圖7-24所示），將循環泵轉速與室外溫度相關聯，建立二次管網供水流量自動調節控制系統，實現熱負荷隨熱需求同步調整，達到改善供熱效果、節能降耗的目標。這樣，循環泵轉速過高及二次管網流量超供的現象得到避免，熱力站耗電量得到進一步降低。

循環泵轉速曲線按照近3年的歷史數據人工生成，在供暖期前人為進行相應設定，根據大連地區室外溫度，將熱力站室外溫度區間定為-20~10℃（可進行修改），所有熱力站一站一調節曲線，每個熱力站在不同室外溫度時所提供的循環泵轉速均不相同，在供暖期即可依靠智慧供熱模式參照對應室外溫度自動調節循環泵轉速，達到降低電耗指標的效果。

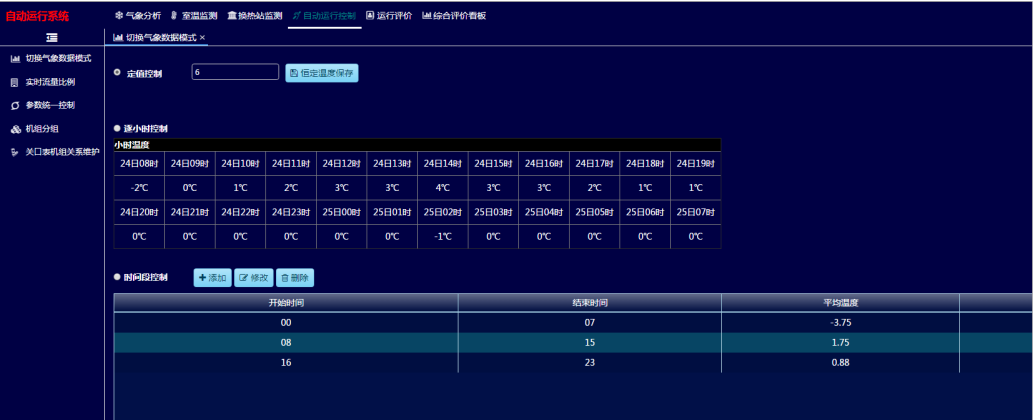

圖7-24 切換氣象數據模式圖

注：本圖為軟件截圖，圖中術語為行業通用俗稱。

例如當日室外溫度為-15℃~-5℃時，傳統供熱調節模式下，因無法對區域內所有機組進行循環泵轉速調節，為滿足用戶側熱負荷需求，只能按照當日室外最低溫度進行流量配比，設定各機組循環泵轉速，以某供熱機組為例，循環泵轉速設置為570r/min，一天的大部分時間段只能通過調節二次供水溫度控制。而采用智慧供熱模式后，可以由自動調節控制系統按照當日各時段的室外溫度自行對所有機組下達循環泵轉速調節指令，在日間溫度在-6~-10℃波動的時段內，自動設定各機組循環泵轉速，將各機組轉速調低至各相應區間。仍以某供熱機組為例，將循環泵轉速自動調節至540r/min，日間溫度升高至-5℃區間段內，該機組循環泵將自行調整至510 r/min，自動運行參數設置圖如圖7-25所示。智慧供熱模式使循環泵轉速實現分時段調節，從而避免了傳統供熱模式下循環泵頻繁高轉速運行造成的電能浪費，實現大幅降低機組耗電量的目的。

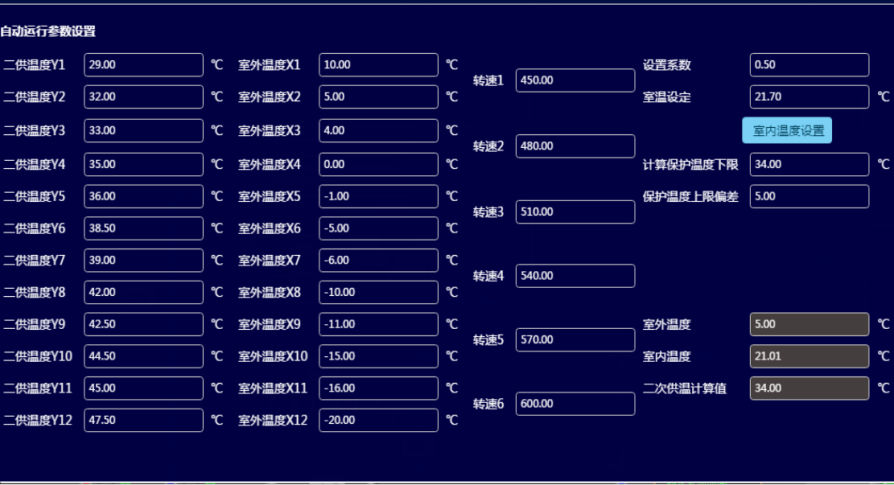

圖7-25  自動運行參數設置圖

注：本圖為軟件截圖，圖中術語為行業通用俗稱。

（3）智慧供熱實施效果

上述技術已成功應用于大連開熱并網面積1075萬㎡的供熱區域，通過智慧供熱手段實現了人工調控的傳統供熱模式向自動化、智能化供熱模式的轉變。在保證供熱質量的前提下，降低了各項指標，同時通過智慧供熱平臺每日生成的各熱力站、各區的日計劃、日統計、日分析（各熱力站供熱機組電評價圖如圖7-26所示），并對數據進行自動對比、分析。智慧供熱平臺不僅可以提供節電的改造方向，確定管網平衡改造的對象；還可以提供節電空間的量化，從而進一步完善供熱系統。大連開熱已逐步實現了數字化精細管控，截至2023-2024供暖季，熱力站單位面積耗電量已降至0.068kWh/（㎡·月），在供熱行業達到領先水平。

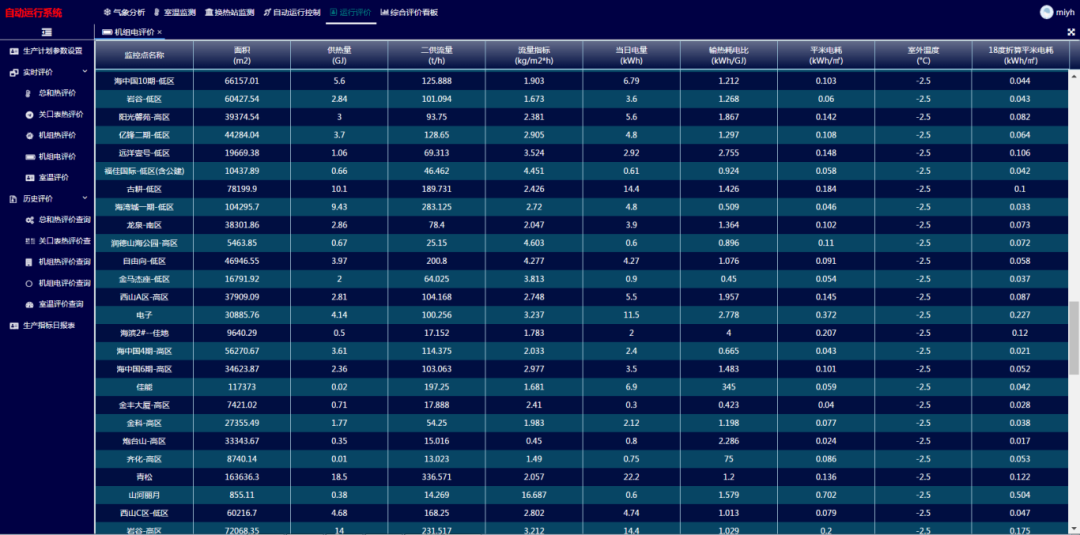

圖7-26  各熱力站機組電評價圖

注：本圖為軟件截圖，圖中術語為行業通用俗稱。

（1）按照實際運行工況優化換熱器選型

大連開熱在供暖期對各機組用電量進行日統計、日分析，通過統計分析排查出電耗偏高的機組，并將電耗高的機組列為改造關注的重點。供熱機組電耗偏高的原因之一是機組循環阻力大，而熱力站內的循環阻力主要由除污器、換熱器造成。除污器可以通過清洗來減少雜質沉積以實現減少阻力，而換熱器除了日常清洗，還應結合機組負荷變化與結垢情況更換或增加換熱片。

為了節省成本，大連開熱采用新購部分換熱器、原有換熱器內部調換、原有換熱器加片三種方法相結合的方式，對區域內換熱器進行統籌規劃調整。

1）統計出近幾個供暖期電耗偏高的機組后，篩選出用電量偏大、可壓降空間大的機組進行換熱器重新選型。經過排查分析，選定紅梅低區供熱機組作為調整對象。

紅梅低區供熱機組并網面積27萬㎡，原設計選型按照每平米換熱片可供1000㎡供暖面積測算，選擇3臺型號為M15-BFGL的換熱器，每臺換熱器換熱面積為89.9㎡。運行5年后，換熱器每平米的換熱能力并不能達到設計效果，尤其隨著使用時間增長，即便按時清洗換熱器，其運行端差仍達不到理想狀態，說明原換熱器選型過小，需要重新進行選型。

重新選型過程中，與換熱器廠家研討后，按照每平米換熱片能供500㎡供暖面積測算，該機組共需要540㎡換熱面積。最終確定選擇3臺T20板式換熱器，單臺換熱面積180㎡，能夠滿足熱負荷需求。

更換換熱器后，紅梅低區供熱機組換熱效率明顯提升，在保證原有二次供水溫度的情況下，高溫水流量由170m3/h降至70m3/h，端差由12℃降至接近0℃。同時，換熱器局部阻力明顯降低，進出口壓差由0.05MPa降至0.02MPa，循環泵轉速降低200r/min的條件下，循環流量與往年同期持平。更換換熱器后，該供熱機組供暖期電耗由0.616kWh/㎡下降至0.326kWh/㎡，節省電量7.83萬kWh。

2）排查原有換熱器換熱面積選擇偏小、總需要換熱器面積接近269.7㎡的供熱機組，以便紅梅低區機組原有的三臺M15-BFGL換熱器實現再利用。經過排查，海中國二期低區供熱機組符合此條件。

海中國二期低區供熱機組并網面積13.1萬㎡，原設計選型按照每平米換熱片可供800㎡供暖面積測算，選擇三臺型號為XGS56的換熱器，每臺換熱器換熱面積為56.1㎡。隨著使用時間增長，即便按時清洗換熱器，其運行端差仍達不到理想狀態。重新選型過程中，參照每平米換熱片可供500㎡供暖面積測算，該供熱機組共需要262㎡的換熱面積。因此，利用紅梅低區機組原有的三臺M15-BFGL型換熱器（總換熱面積269.7㎡）替換海中國二期低區供熱機組原有換熱器。

更換換熱器后，海中國二期低區供熱機組換熱效率明顯提升，在保證原有二次供水溫度的情況下，高溫水流量由79m3/h降至58m3/h，端差由11℃降至接近0℃。同時，換熱器局部阻力有所降低，進出口壓差由0.03MPa降至0.02MPa，在循環泵轉速降低100r/min的條件下，循環流量與往年同期持平。該供熱機組供暖期電耗由0.388kWh/㎡下降至0.325kWh/㎡，節省電量0.83萬kWh。

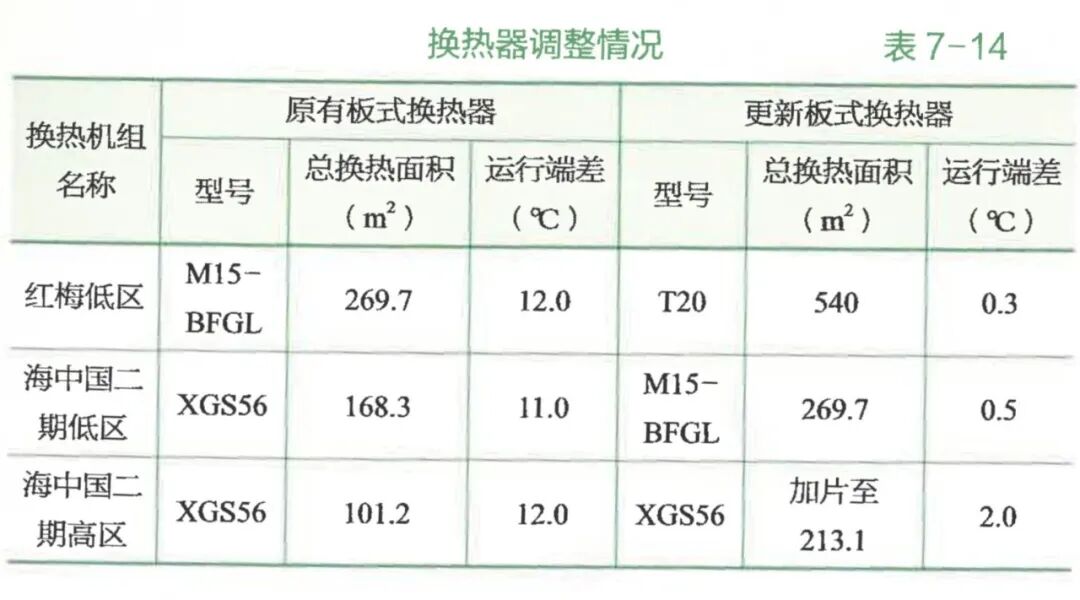

此外，由于海中國二期低區、高區供熱機組板式換熱器型號相同，利用低區供熱機組拆下的三臺XGS56換熱器的部分板片對高區機組進行換熱器加片，使其總換熱面積由101.2㎡增加到213.1㎡，取得了良好的換熱效果與節電效果。換熱器調整情況見表7-14。

（2）按照實際工況合理選泵

電耗偏高的另一個原因是供熱機組循環泵選型過大，如果供暖運行時循環泵偏離最佳工況點較遠，就會導致循環泵效率低的問題，過多的電能轉為無用功，導致電耗居高不下。該問題在實供面積遠小于并網面積的供熱機組上尤其突出。

巖谷供熱機組并網面積10萬㎡，供熱形式為散熱器供暖，原有3臺循環泵選型均為200-150-400，銘牌參數為：流量400m3/h、揚程50m、功率75kW，轉速1450r/min。近5年該供熱機組實供面積穩定在7.3萬㎡左右，較并網面積減少近30%，極寒天氣下所需運行流量不超過240m3/h，循環泵出入口壓差不超過0.3Mpa，原有循環泵流量、揚程明顯偏大。因此，有必要對該供熱機組循環泵重新選型，以實現精細化運行調節。

供熱機組設計熱指標按照大連地區極寒天氣條件下取值45W/㎡，計算得出熱負荷為3285kW；根據規范要求散熱器二次管網供回水溫差不超過20℃，結合該供熱機組歷史運行情況，供回水溫差取值15℃；依據循環流量計算公式計算得出循環流量238m3/h。同時結合該機組最不利環路阻力損失測算揚程，考慮選取流量、揚程分別為240m3/h、28m的新循環泵（IL150/305-30/4型），功率為30kW。

（3）在保證安全的前提下取消循環泵出口止回閥

原有循環泵出口設有止回閥，但由于實際運行中循環泵采用變頻啟動，并未因較劇烈的壓力波動產生水擊。且止回閥形成較大的局部阻力，導致循環泵部分能量用來克服止回閥阻力，因此在更換新循環泵時取消了出口止回閥。

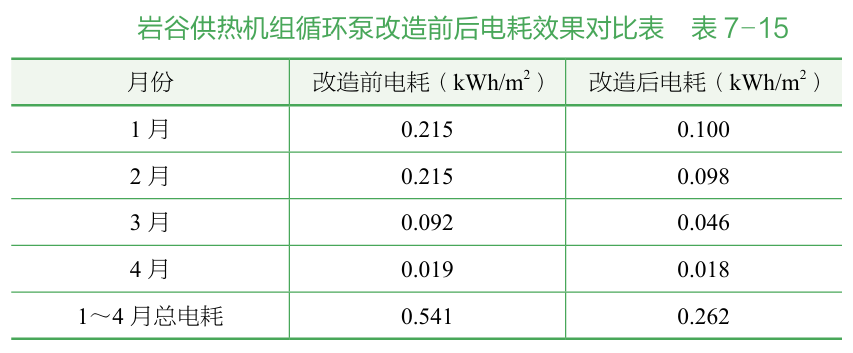

巖谷供熱機組更換循環泵并取消出口止回閥后，供暖期電耗由0.541kWh/㎡下降至0.262kWh/㎡，降幅達到51.57%，節電效果顯著。巖谷供熱機組循環泵改造前后電耗效果對比表見表7-15。

近年來，大連開熱一方面通過加大科技投入、引入信息化技術改變運行模式，實現了從傳統調節模式向智慧供熱模式的轉變。通過優化設備選型和系統設計降低運行能耗，實現熱力站精細管控，在保證供熱質量的前提下，達到熱力站電耗大幅降低的效果。

各供熱企業應努力探索新的供熱運行模式，不斷創新、改革，優化現有供熱運行模式，進一步提高供熱系統運行效率，共同為建設安全、智慧、低碳、高效、節能的供熱系統，實現供熱行業高質量發展做出應有的貢獻。
