第一章 總則 (講師:王淮)

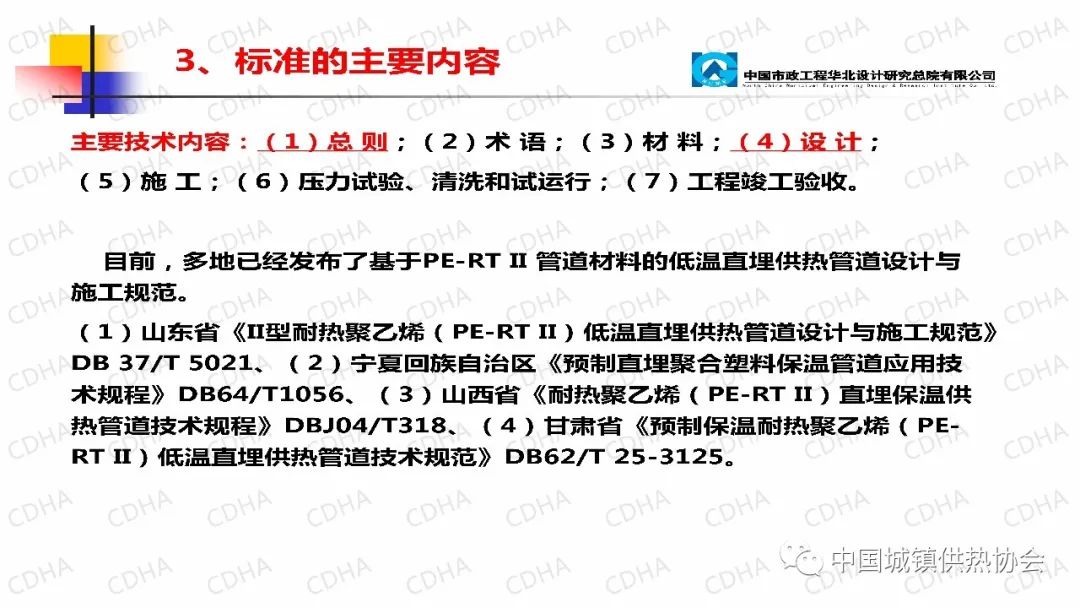

本標準2019年7月2日，由中國城鎮供熱協會批準，中國市政華北設計研究總院有限公司、河北昊天熱力發展有限公司主編。2020年1月1日正式實施，主要內容一共分為7章。

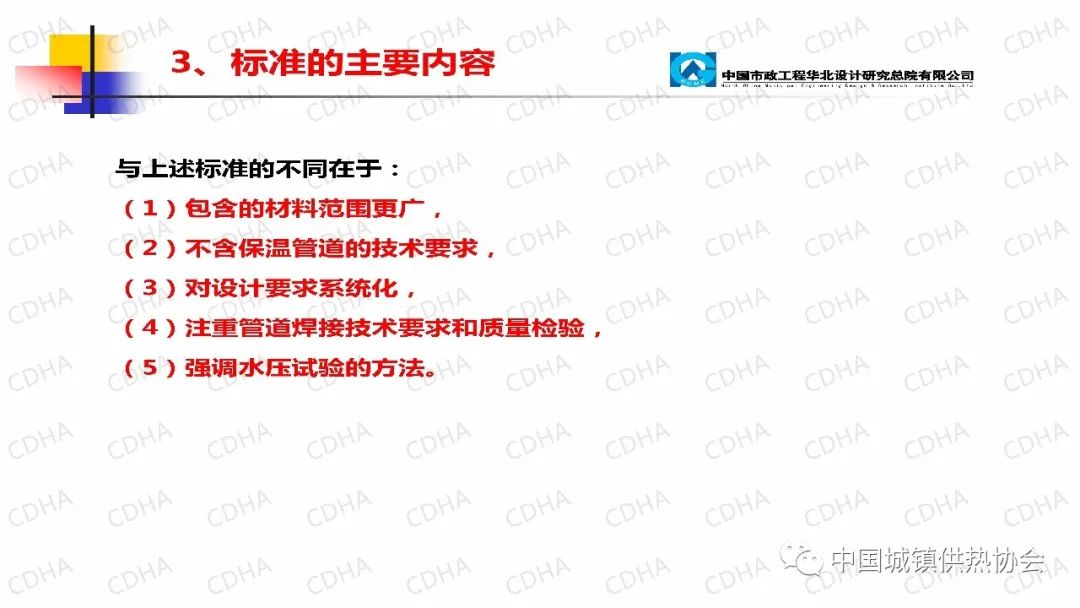

本標準與同類地方標準或產品標準的區別在于：

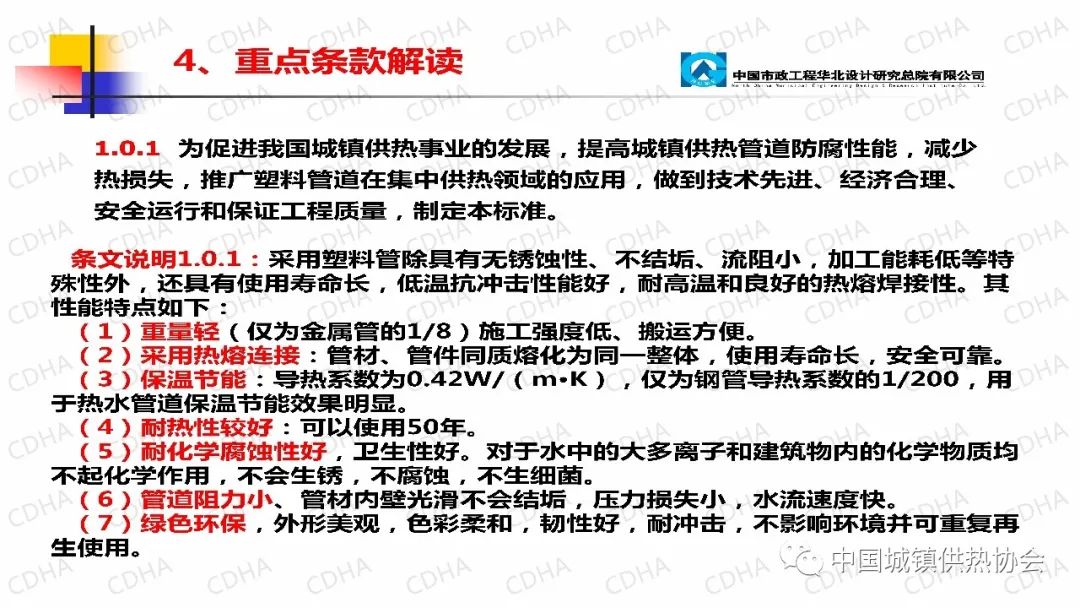

為什么要發展塑料管道？

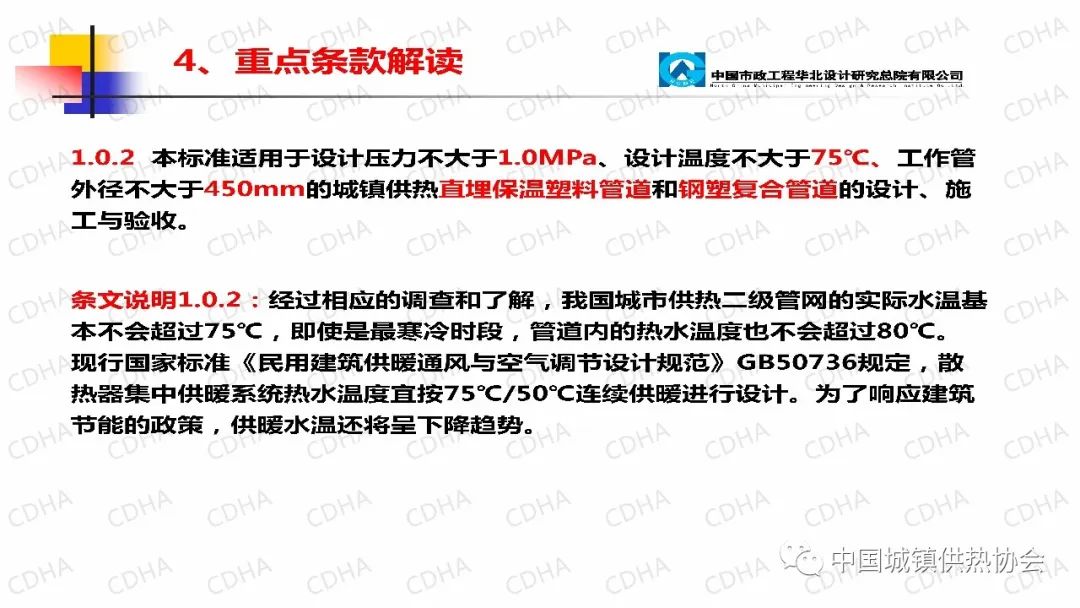

重點強調：本標準適用于設計壓力不大于1.0MPa、設計溫度不大于75℃、工作管外徑不大于450mm的城鎮供熱直埋保溫塑料管道和鋼塑復合管道的設計、施工與驗收。

原因：

1.由于國家二級網管道實際上供水溫度現在一般在75℃以下，隨著建筑節能不斷推廣，供水溫度是會逐年下降的；

2.新頒布的《民用建筑供暖通風與空氣調節設計規范》GB50736規定，散熱器集中供暖系統熱水溫度一般不超過75℃。目的是為了塑料管道在供熱行業的安全運行。

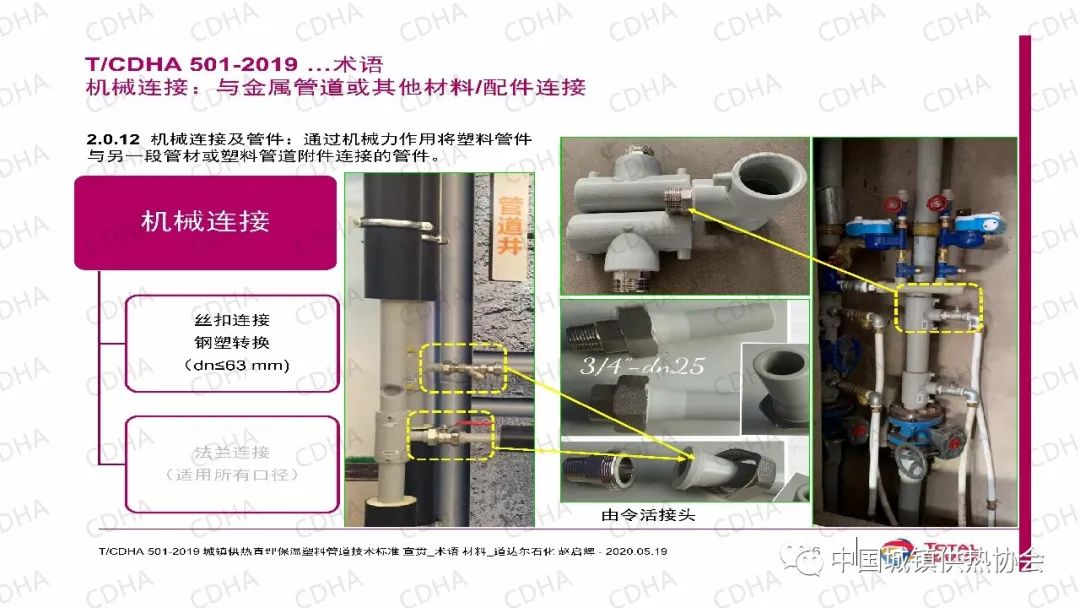

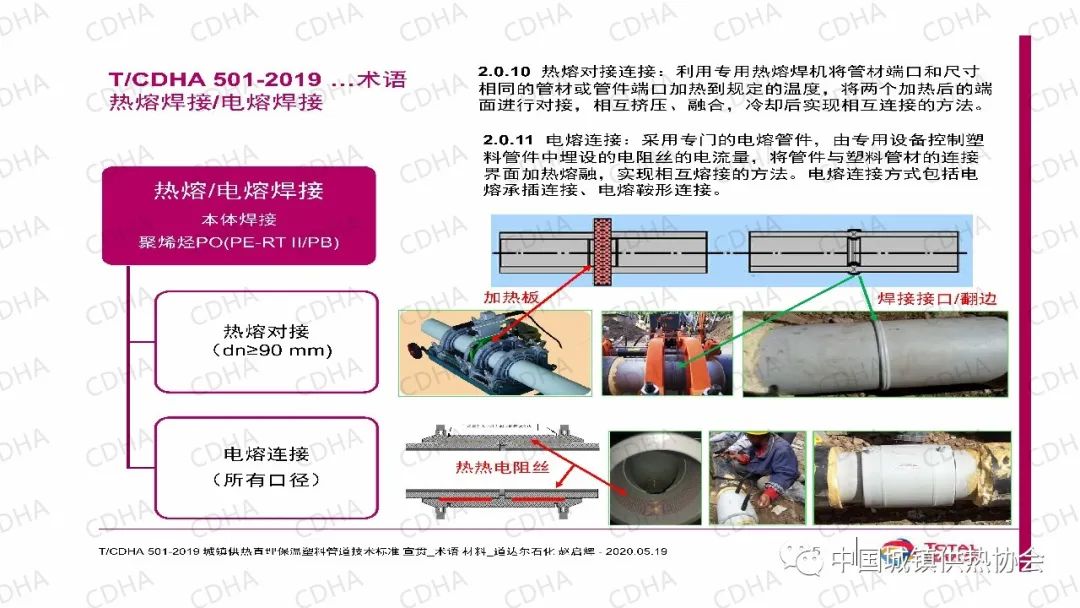

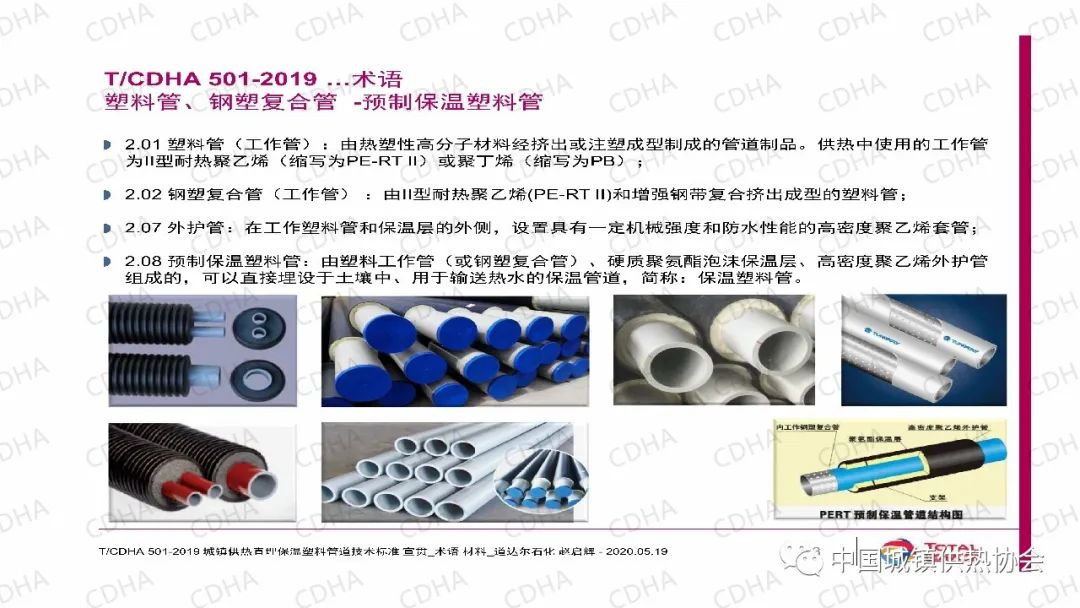

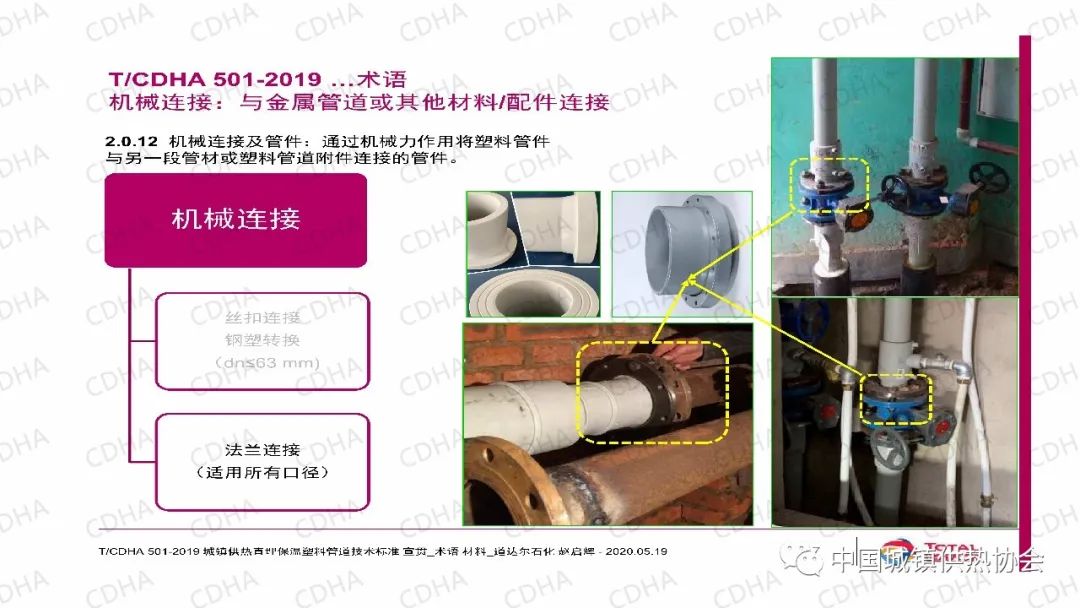

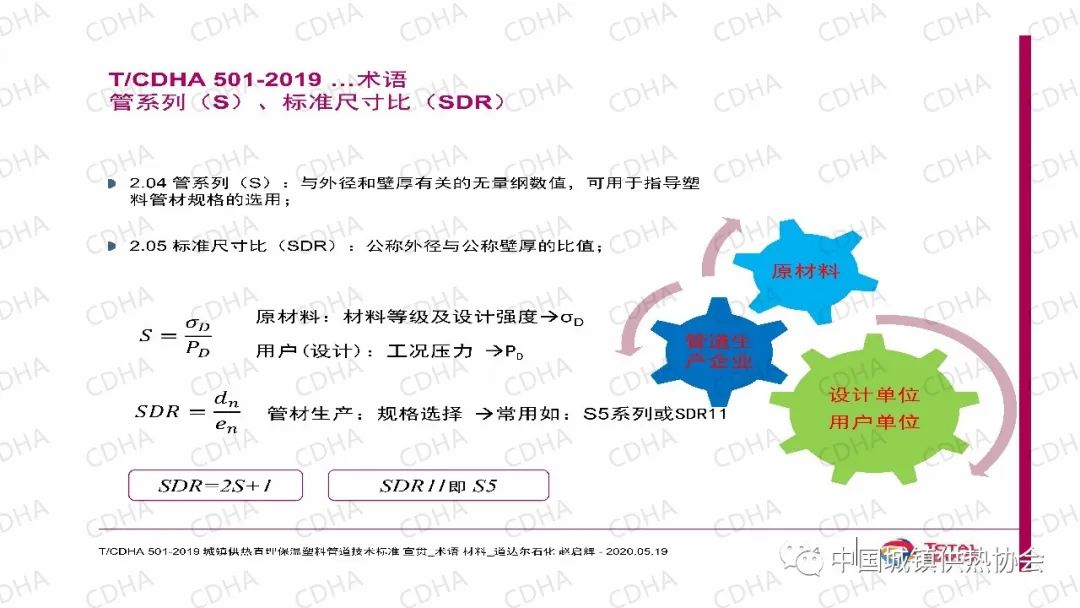

第二章 術語  (講師:趙啟輝)

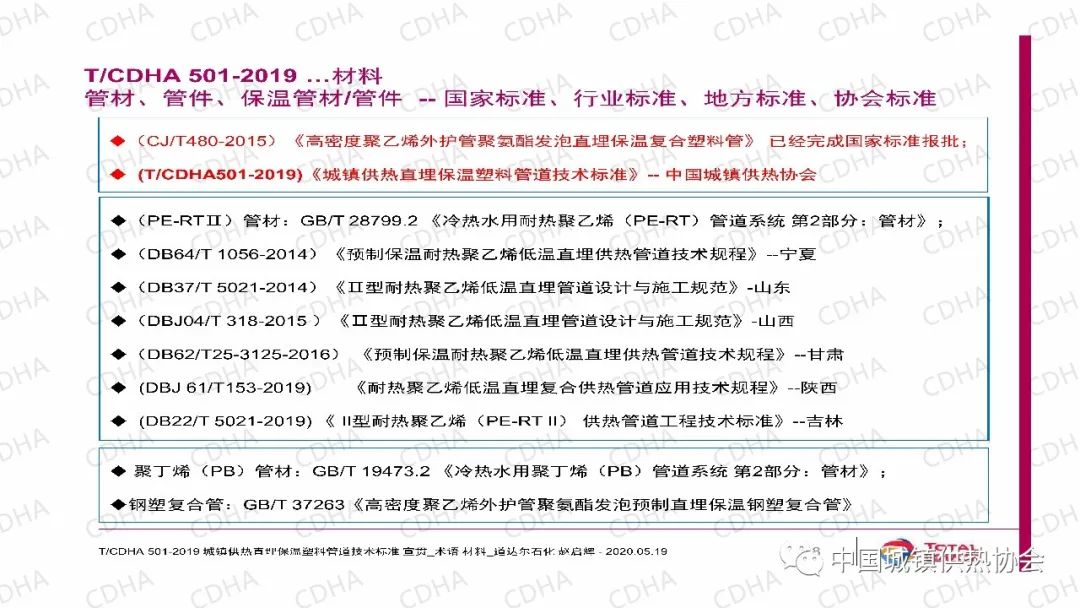

第三章 材料(講師:趙啟輝)

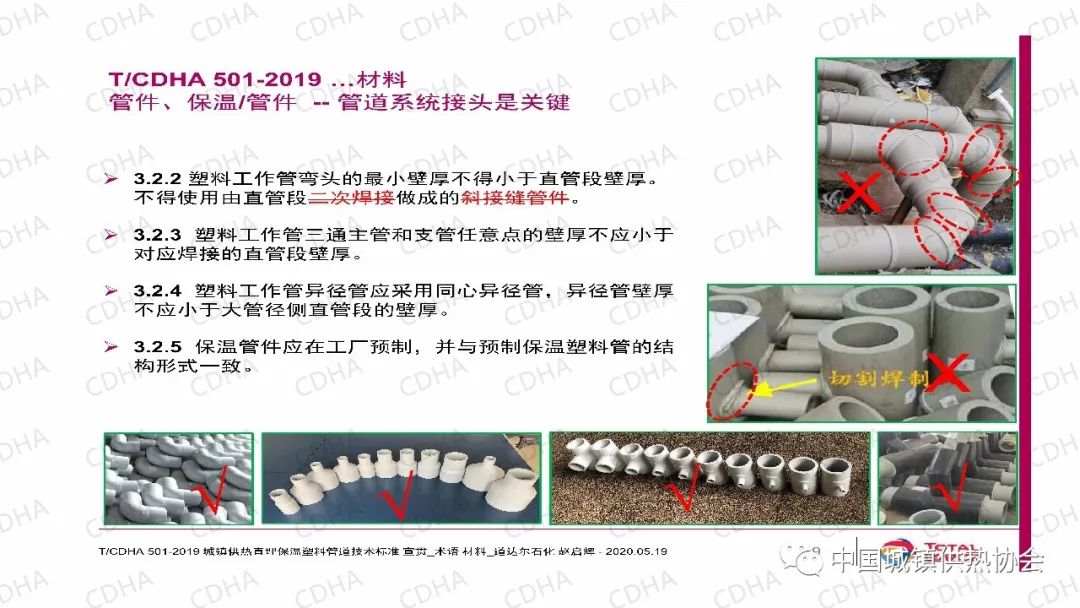

不得使用由二次焊接做成的斜接縫管件。原因：二次焊接工藝因素受人為控制較多，很難形成標準化的生產，同時焊接中造成的接縫硬面較大。

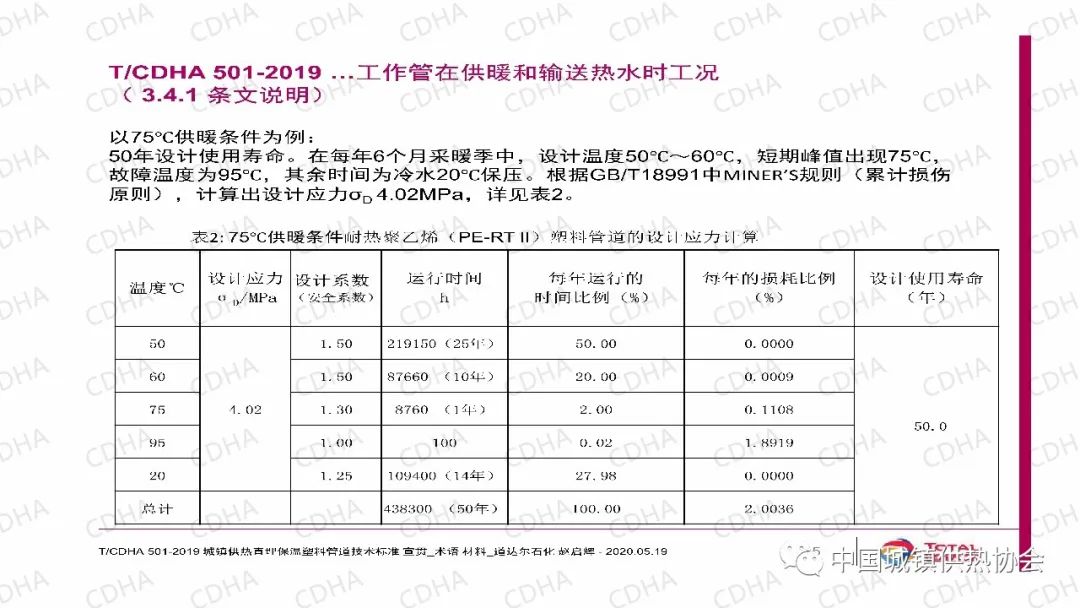

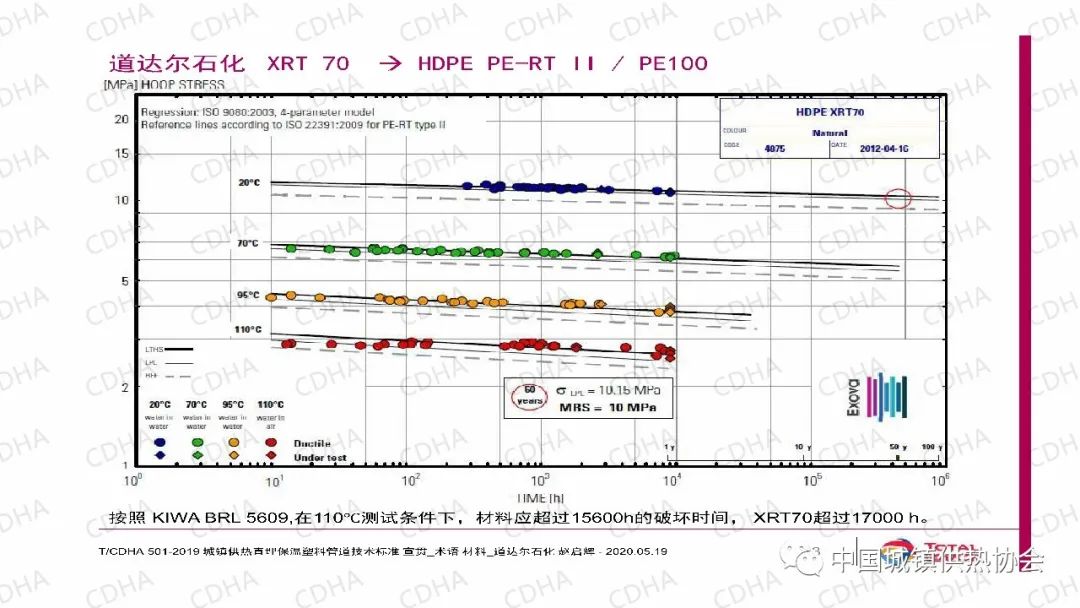

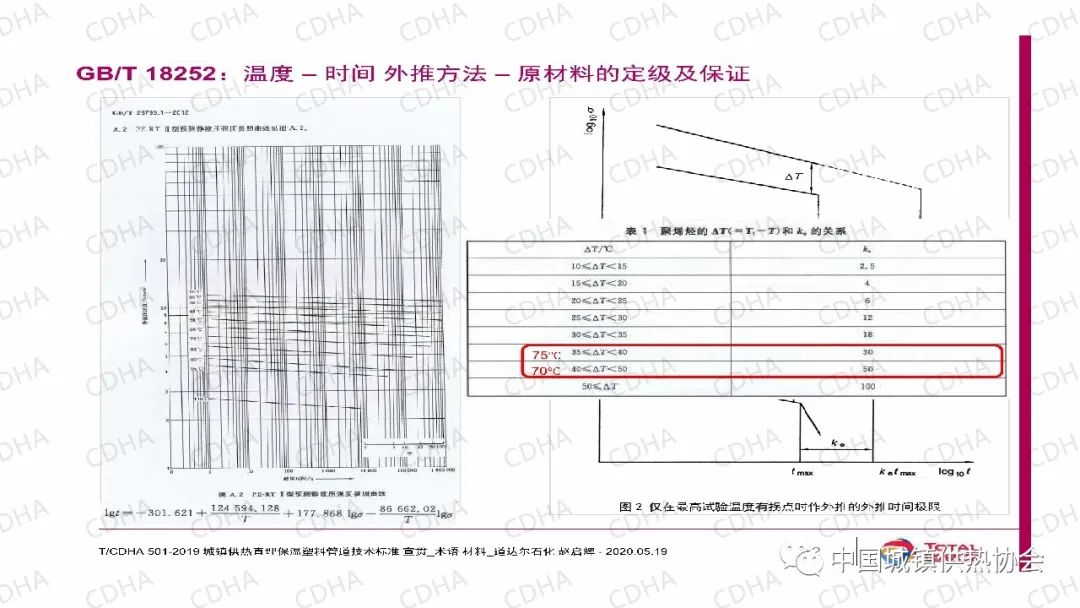

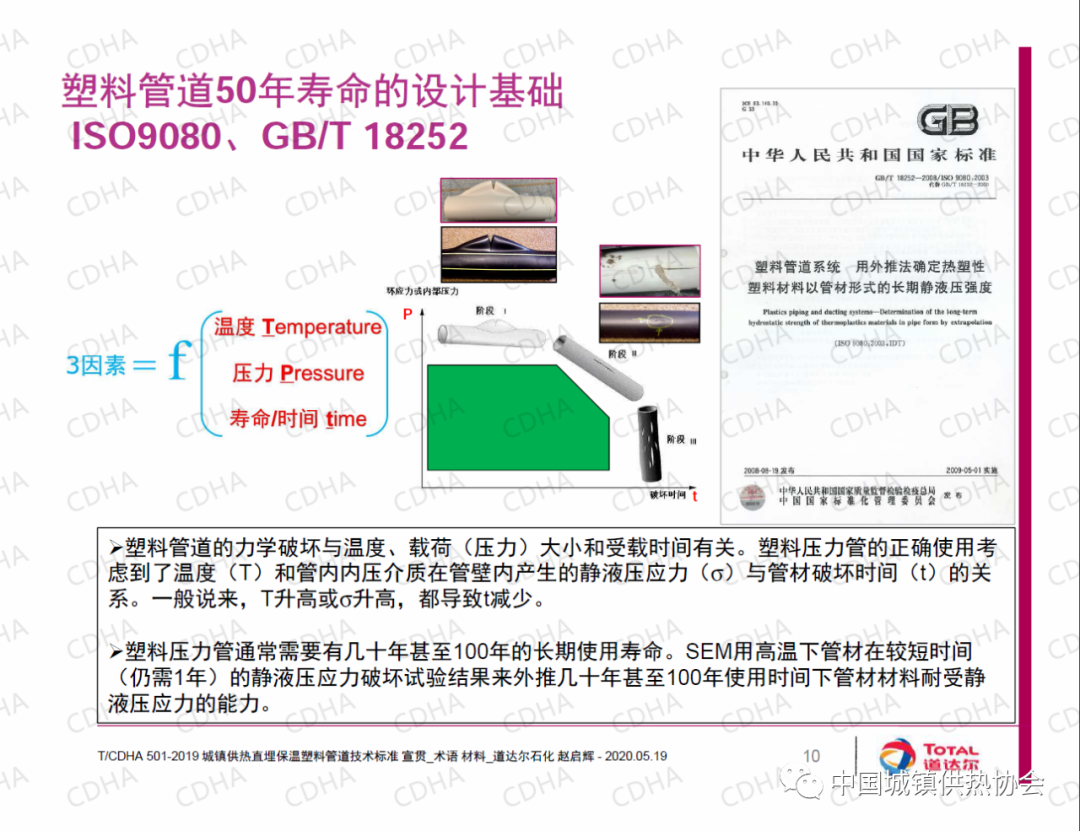

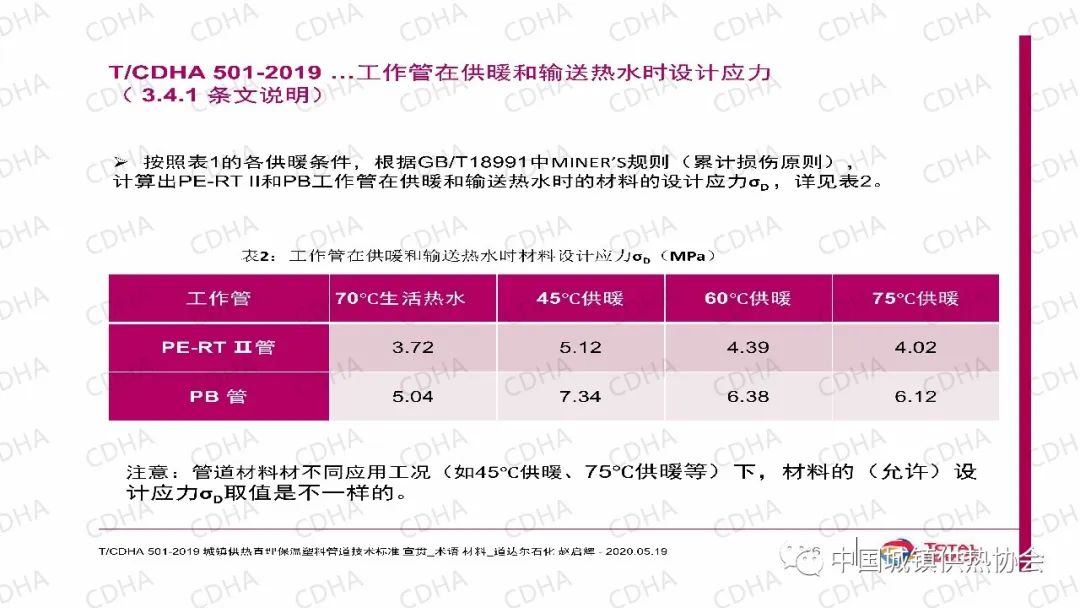

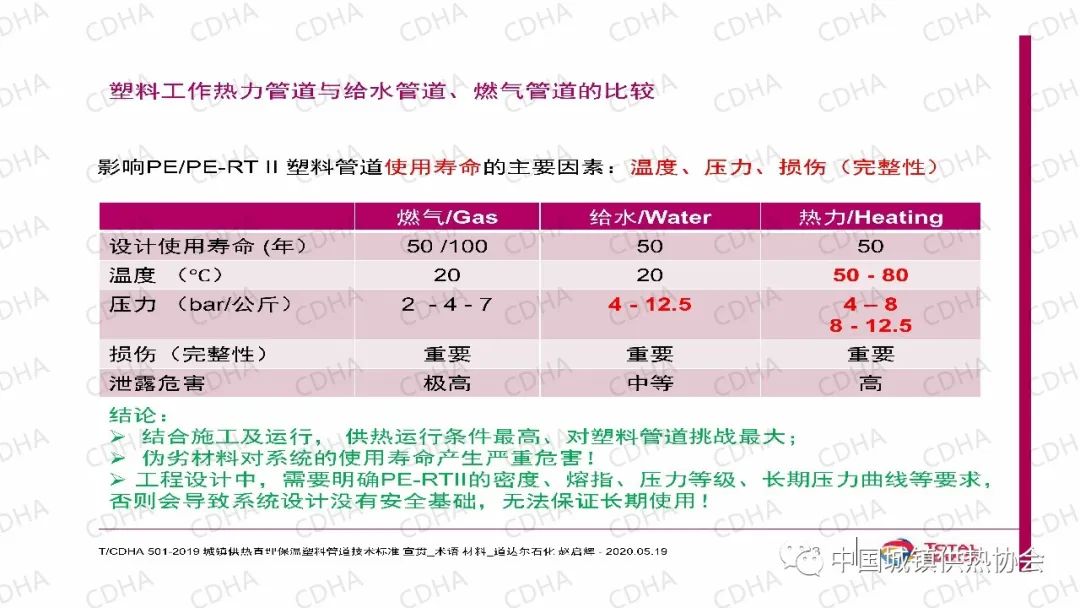

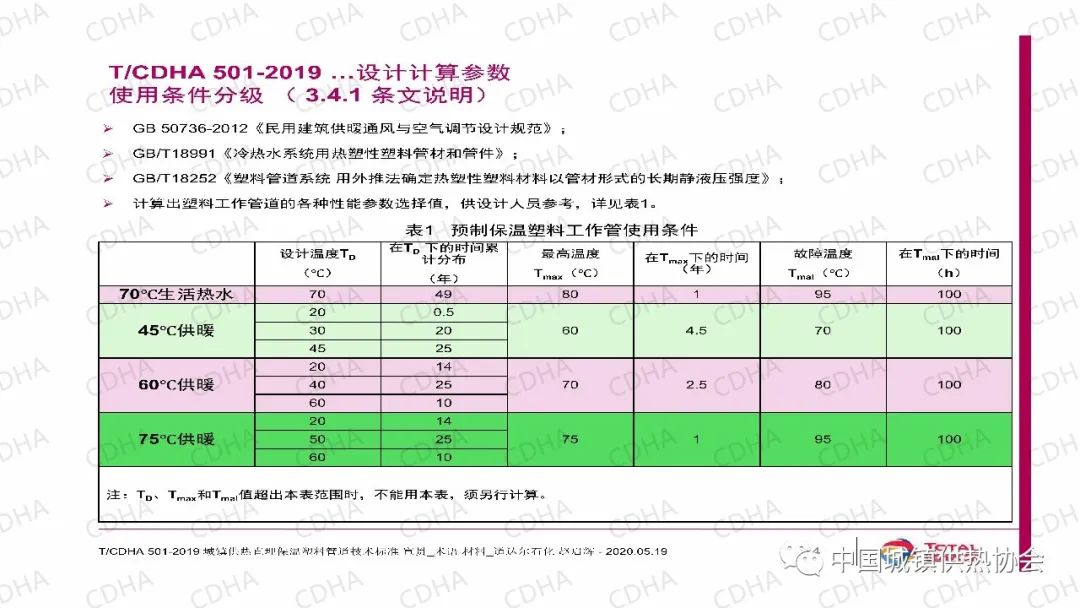

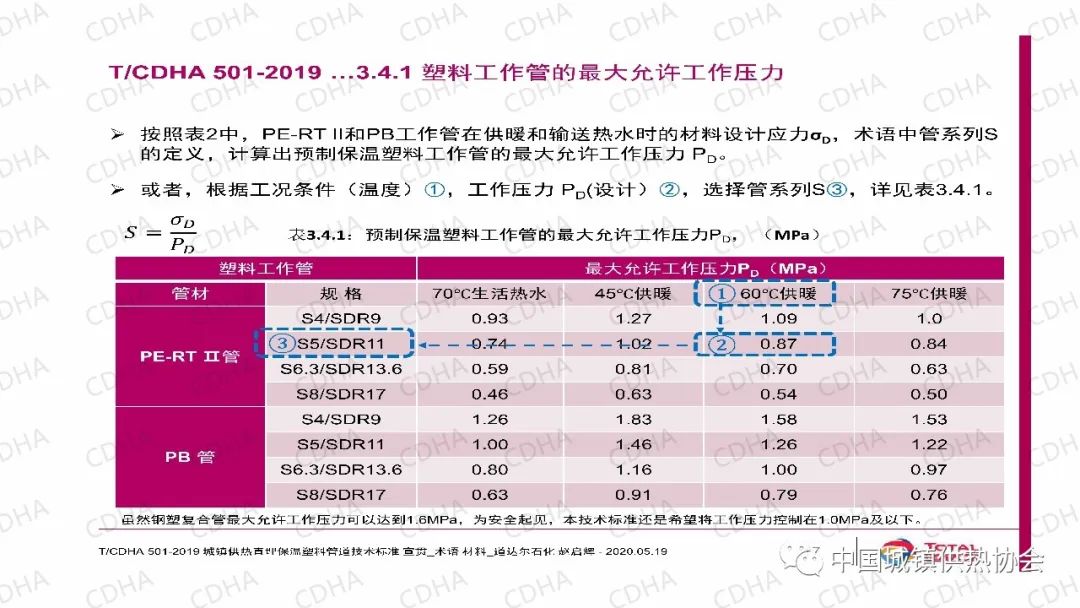

我們需要選擇合理的壓力和溫度來達到預期壽命時間。

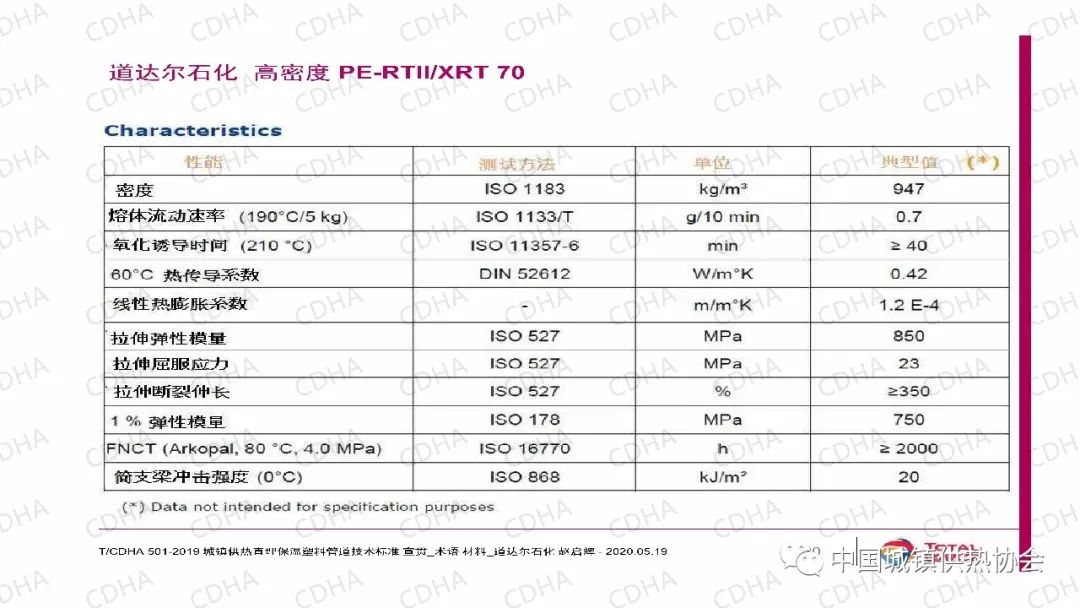

從材料角度說，使用PE材料的燃?xì)夤芑蛘咚?，對于供熱管來說，使用條件是最高的，對塑料管挑戰最大。因此工程設計中，要明確PE-RTII的壓力等級。

第四章設計 （講師：王淮）

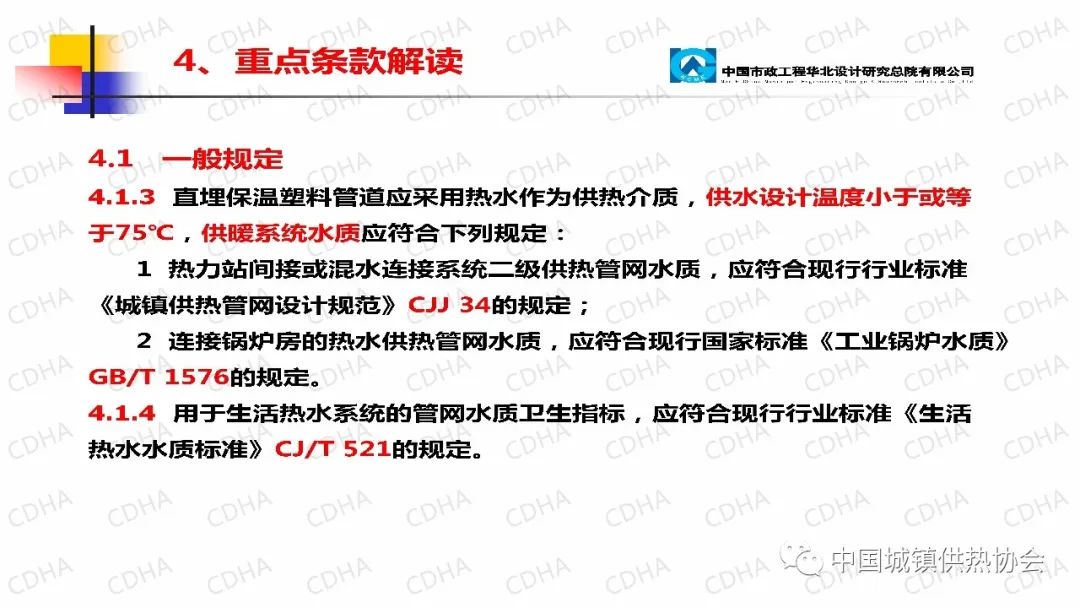

4.1.3規定中特意強調直埋保溫塑料管道應采用熱水為供熱介質，不能使用蒸汽，供水設計溫度小于或等于75℃，供暖系統水質應符合下列規定：

（1）間接連接的熱力站和二次混水系統要符合《城鎮供熱管網設計規范》CJJ 34的規定；

（2）直接連接鍋爐房的熱水鍋爐，要符合《工業鍋爐水質》GB/T1576的標準規定。與國家的規范都是不能相矛盾的。

4.1.3規定中強調：用于生活熱水系統的管網水質衛生指標，應符合《生活熱水水質標準》CJ/T521的規定。

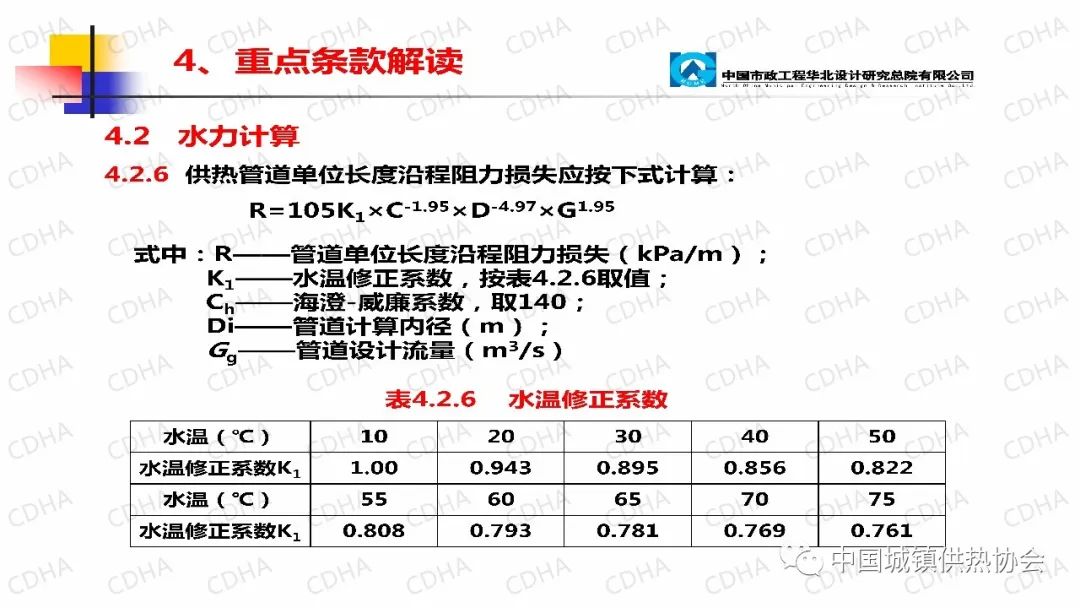

水力計算中供熱管道單位長度沿程阻力損失按這個公式計算，阻力損失包括管道計算內徑、管道設計流量、威廉系數等，主要原因是供熱行業教科書、手冊都沒有用這個海澄·威廉的公式計算方式，給排水行業都用的這個公式。

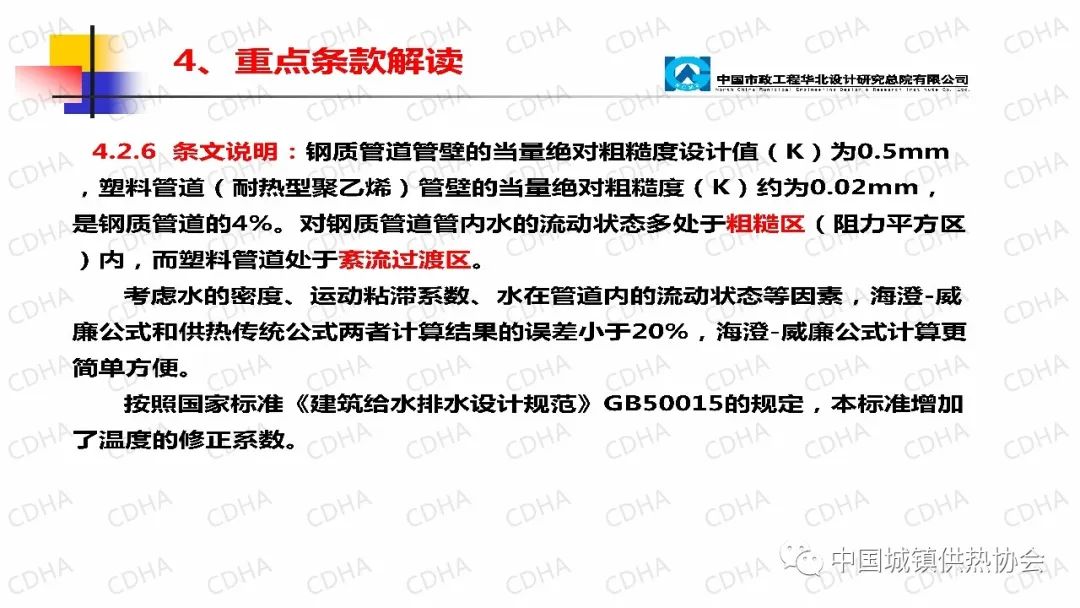

鋼質管道和塑料管道的絕對粗糙度是不一樣的，粗糙區公式較簡單，紊流過渡區計算公式較復雜，再考慮到水的密度、運動粘滯系數、誰在管道內的流動狀態等因素，海澄·威廉公式和供熱傳統公式兩者計算結果的誤差小于20%，同時參照國家標準《建筑給水排水設計規范》GB50015規定，增加溫度的修正系數，海澄·威廉公式計算更簡單方便。

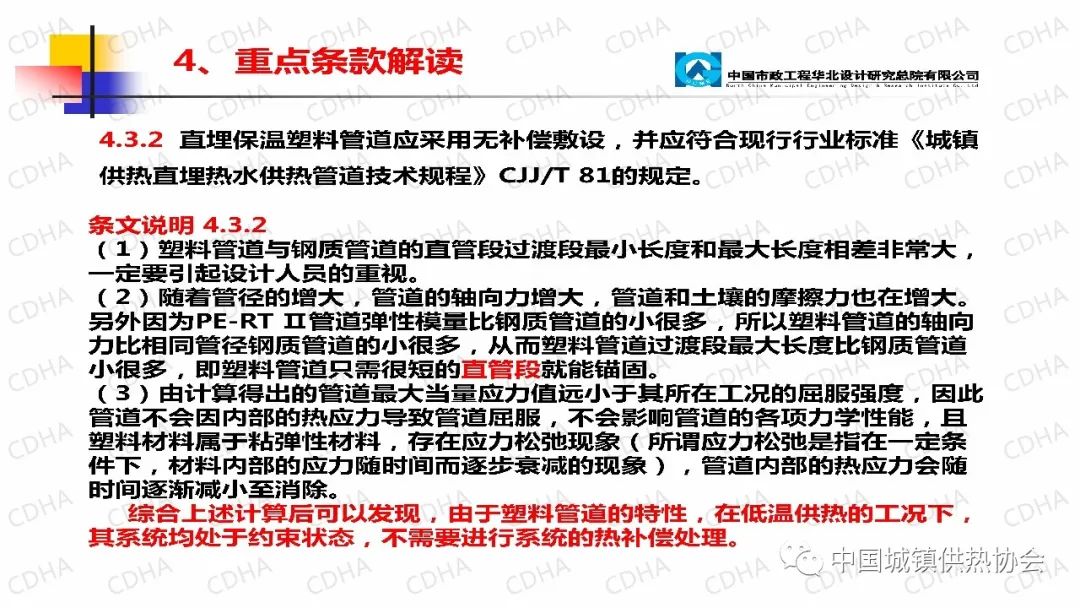

4.3管道的布置和敷設中強調：直埋保溫塑料管道應采用無補償敷設，并應符合現行行業標準《城鎮供熱直埋熱水供熱管道技術規程》CJJ/T 81的規定。

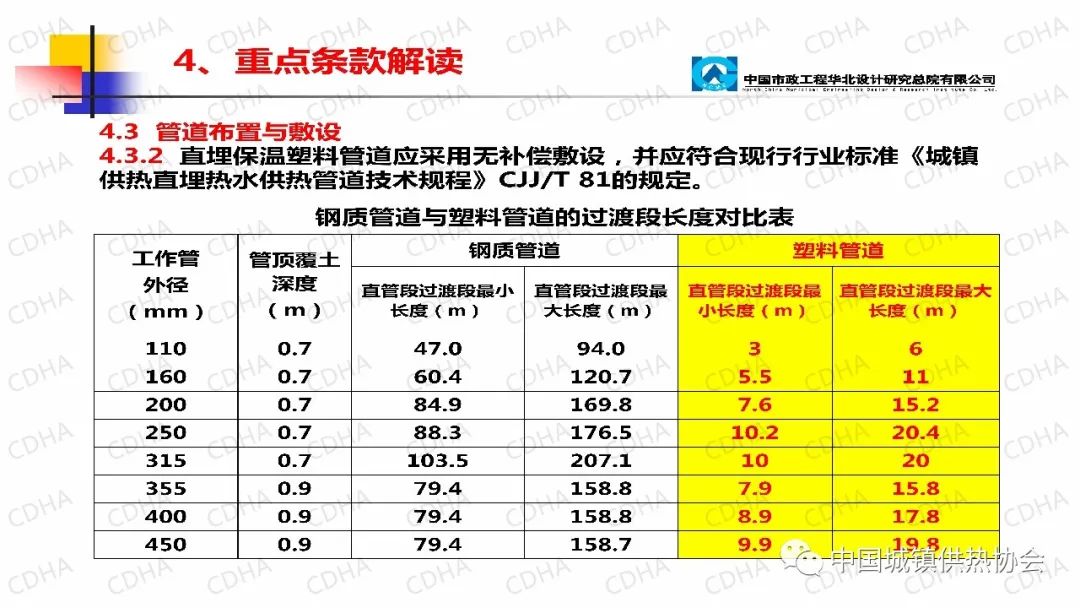

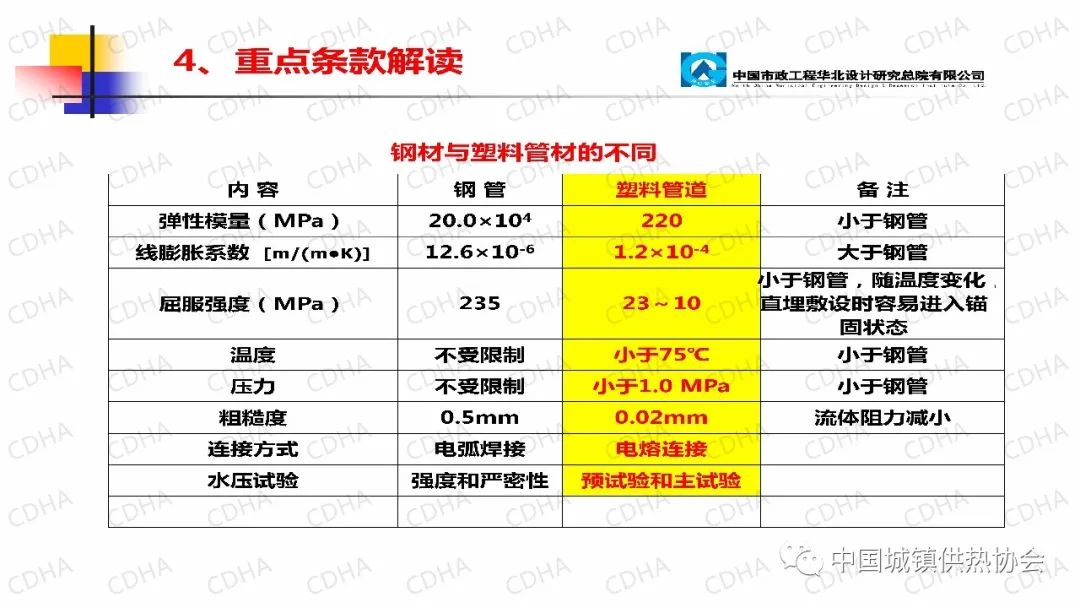

鋼質管道和塑料管道計算在同管徑下，計算出的鋼質管道與塑料管道過渡段最小長度和最大程度相差是很大的。直埋保溫塑料管道可以做到無補償敷設。

原因：塑料管道與鋼質管道的直管段過渡段最小長度和最大長度相差非常大，一定要引起設計人員的重視。過渡段很小就很容易進行錨固，錨固后就達到無補償敷設條件。由于塑料管道的特性，在低溫供熱的情況下，系統基本都處于約束狀態，也不需要對系統進行熱補償?shù)奶幚?。過渡段的覆土長度達到要求了，過渡段就很小從而實現無補償敷設。

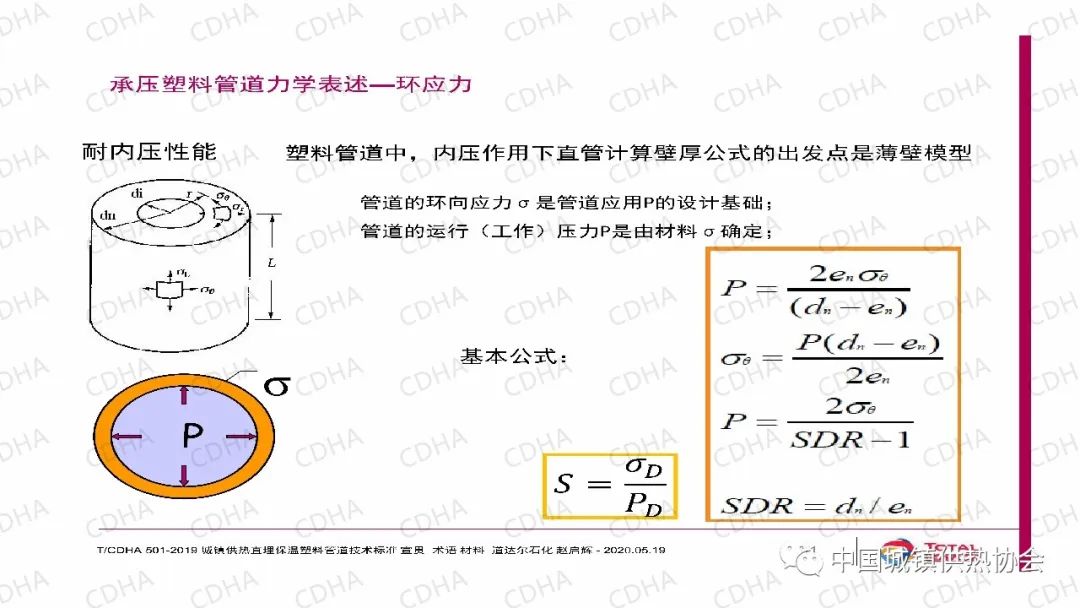

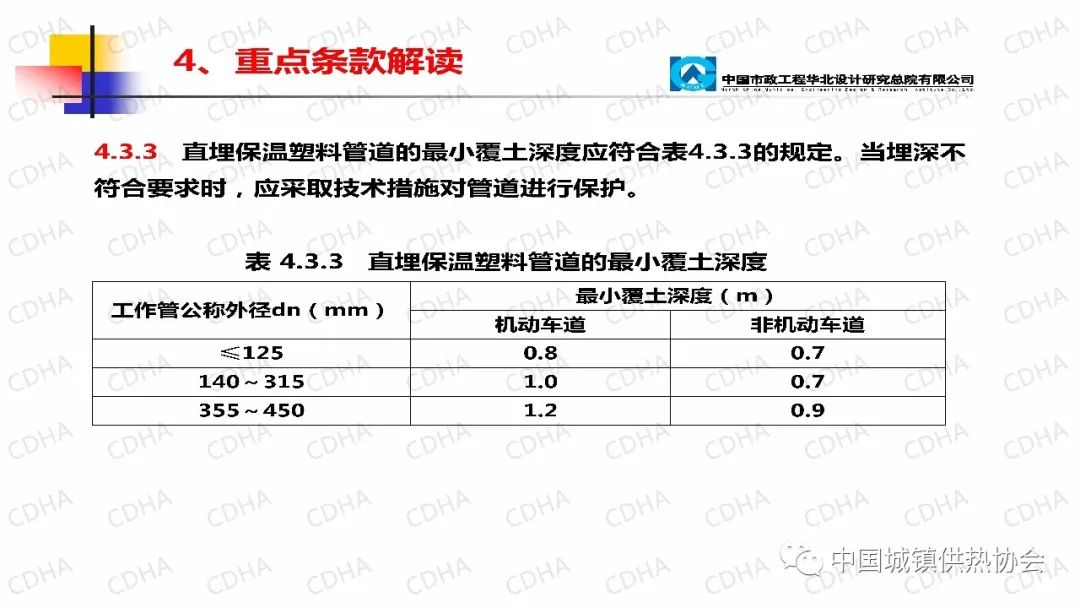

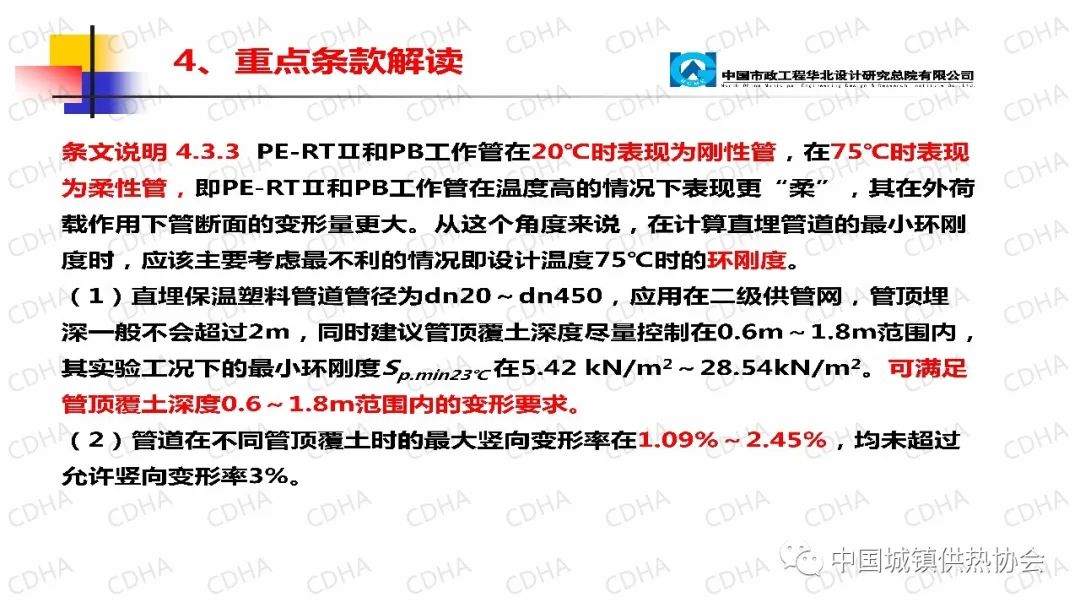

環剛度只有在塑料管道上有這個指標，主要指單位面積中能承受多大環向的作用力。因此，環剛度只要達到標準范圍，覆土的深度在0.6-1.8m范圍內，變形率在1.09%-2.45%，一般不會對工作管道產生大的影響。

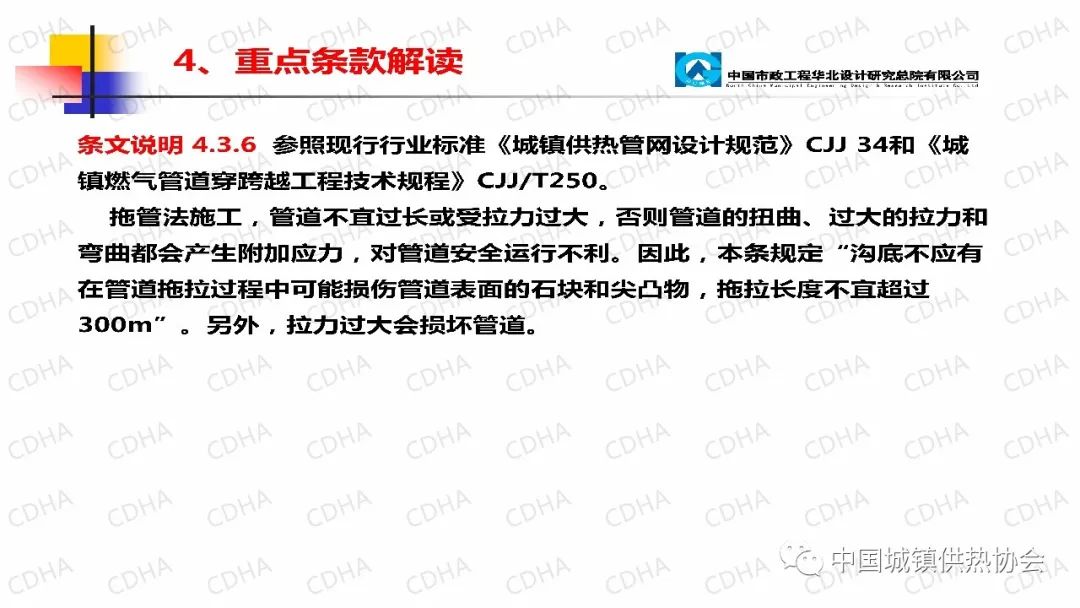

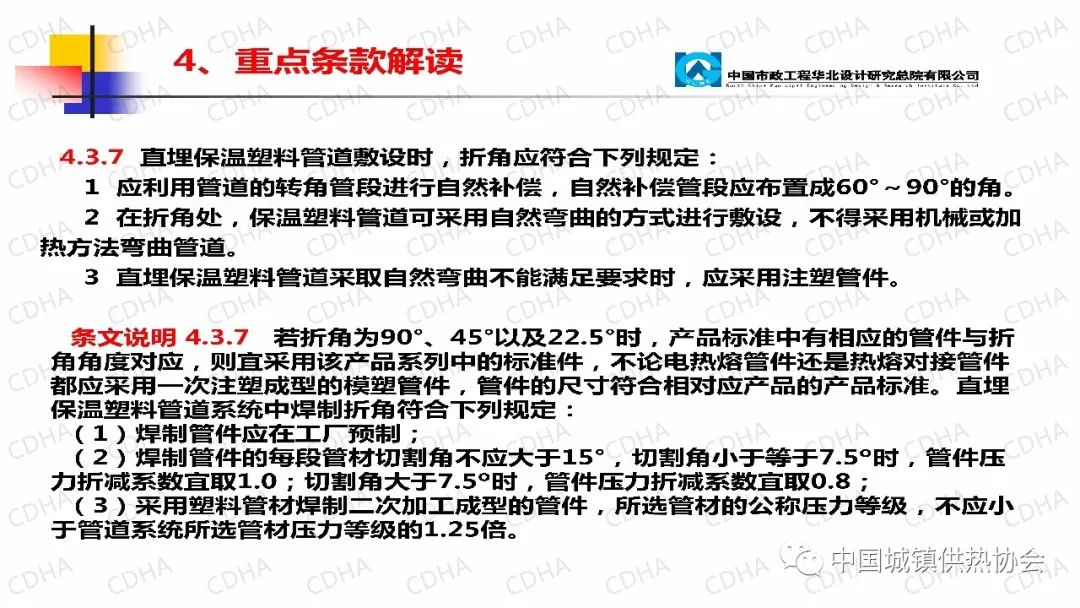

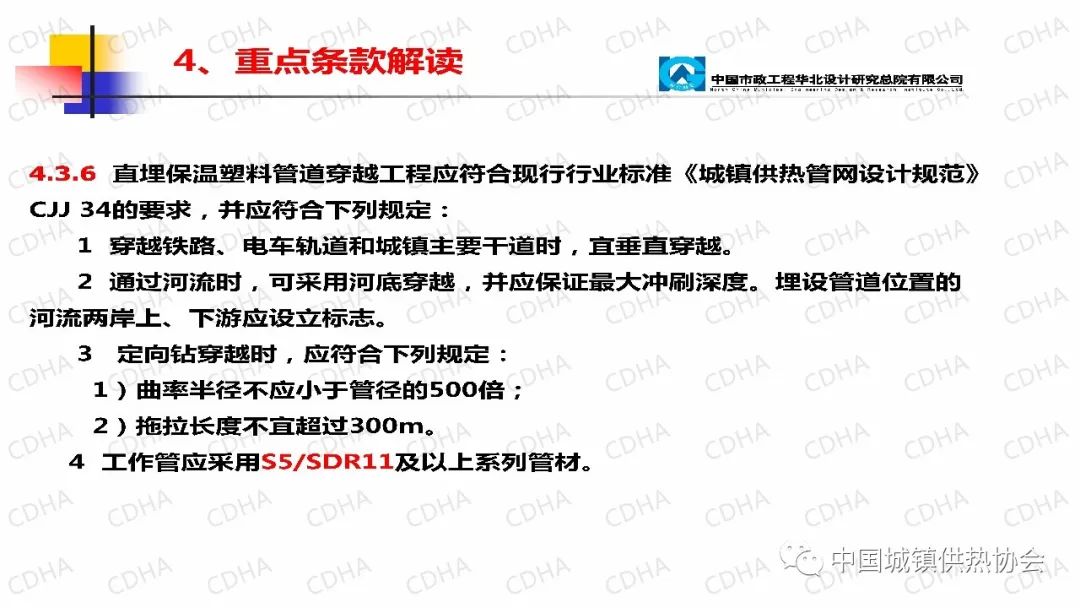

4.3.7規定如下：

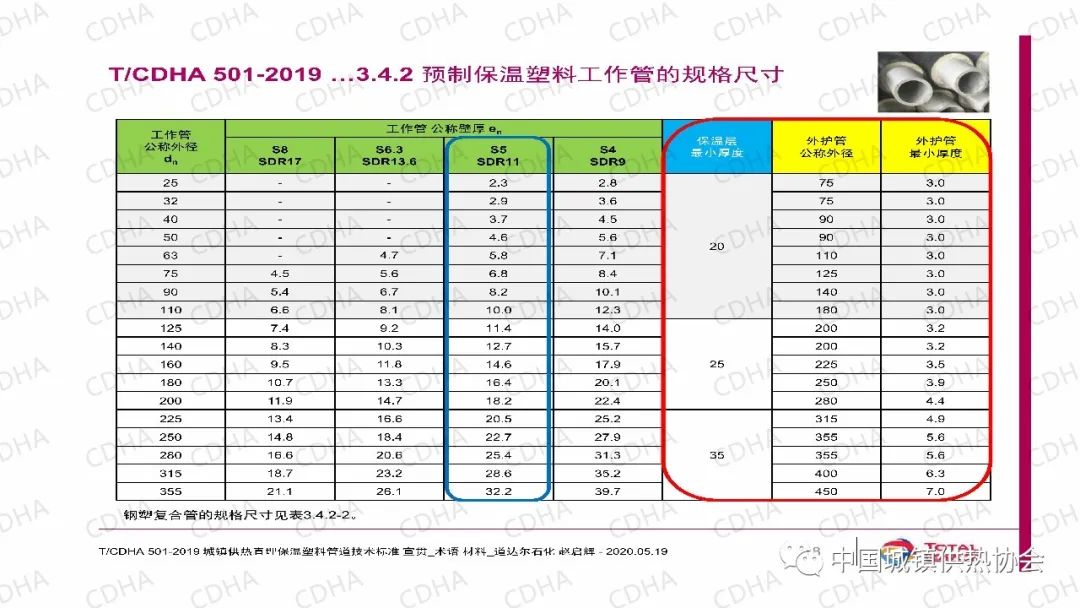

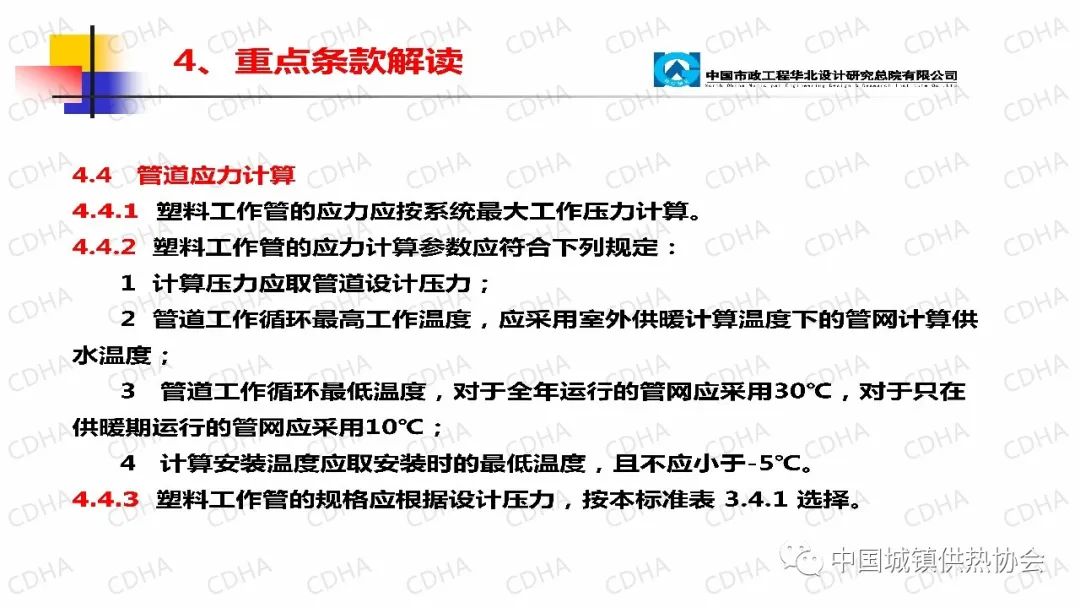

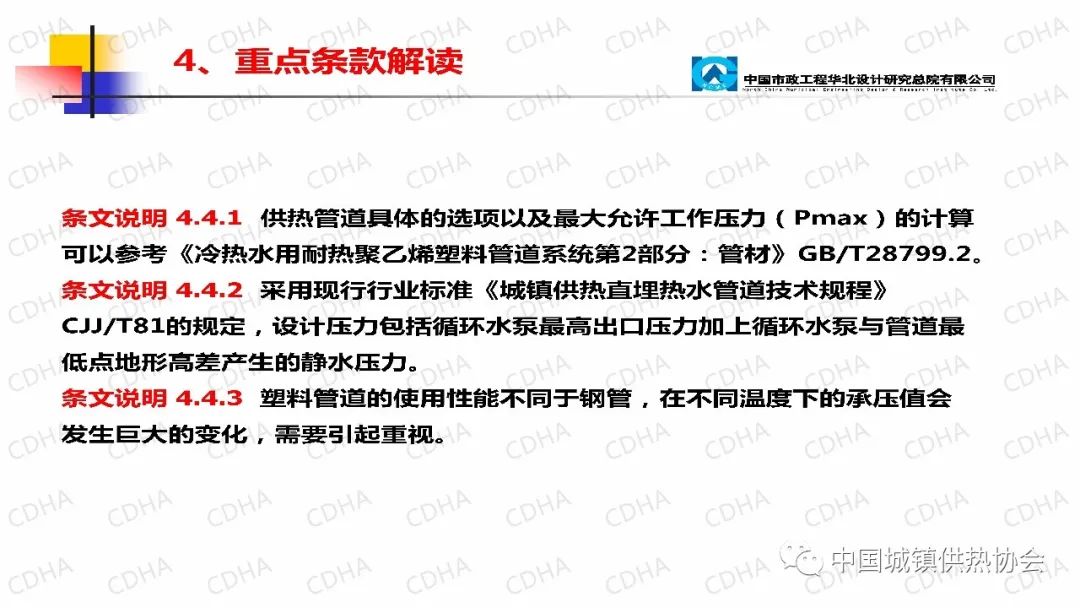

4.4.3 不同規格的塑料工作管的承受壓力是不一樣的，在這一點上和工作鋼管有很大區別，應對應選擇。

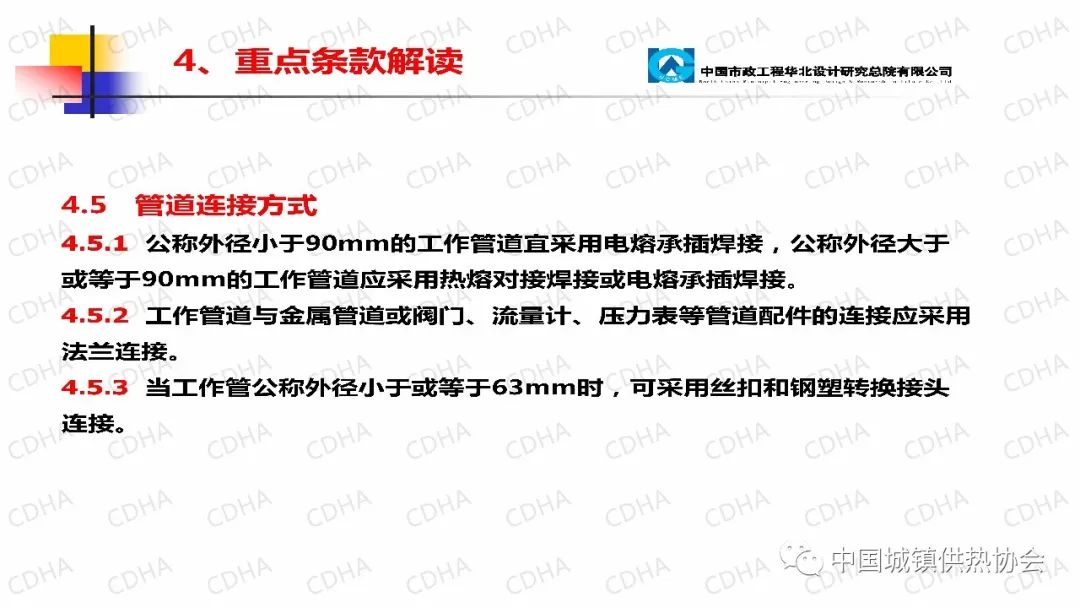

4.5.3因?yàn)闊徇_(dá)到一定溫度后會收縮，和排水和燃?xì)舛紖^(qū)別，為安全起見，這里特意提出大口徑管道不允許使用鋼塑轉換接頭。

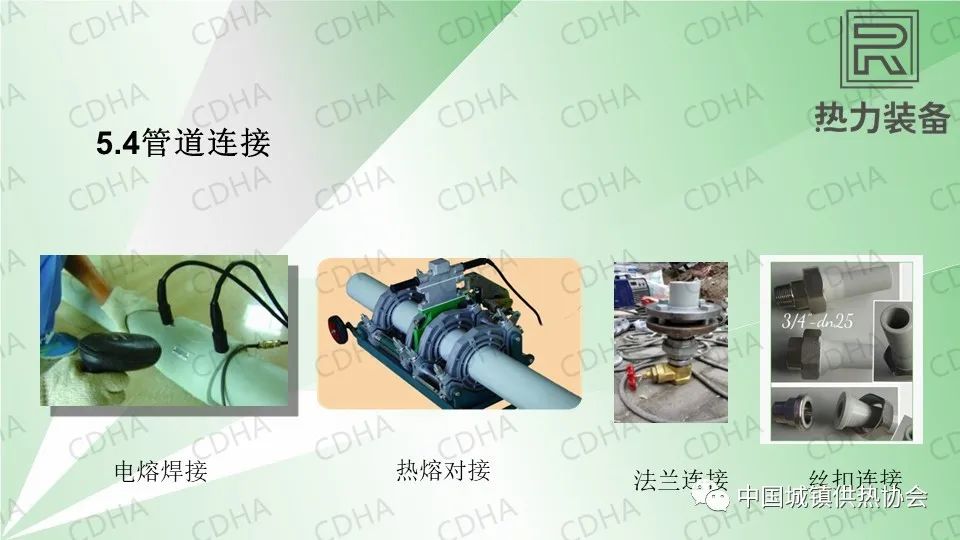

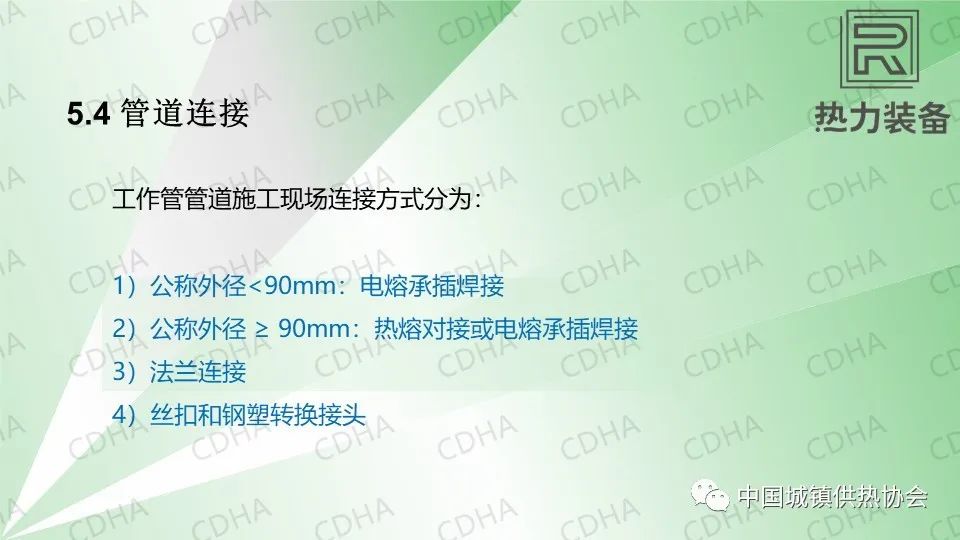

第五章管道連接、接頭保溫部分

(講師:賈麗華)

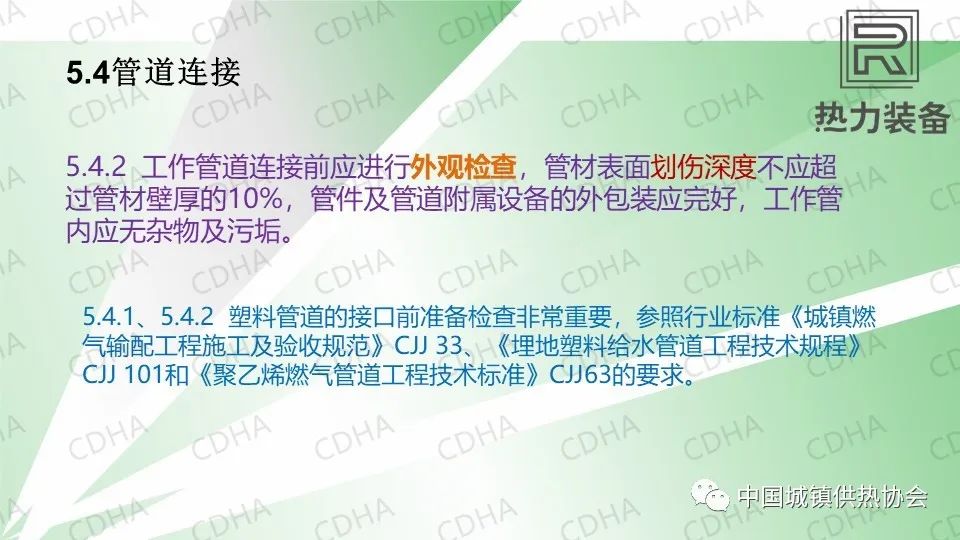

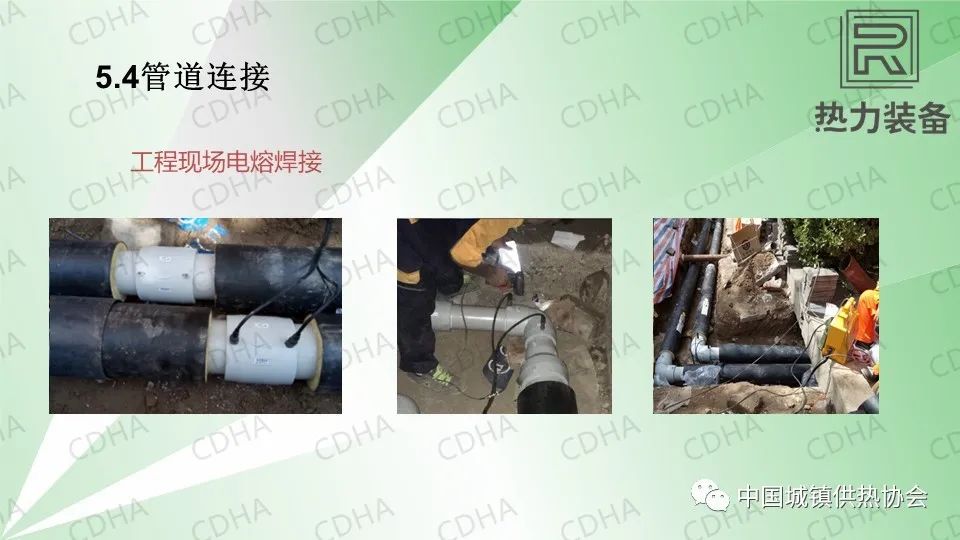

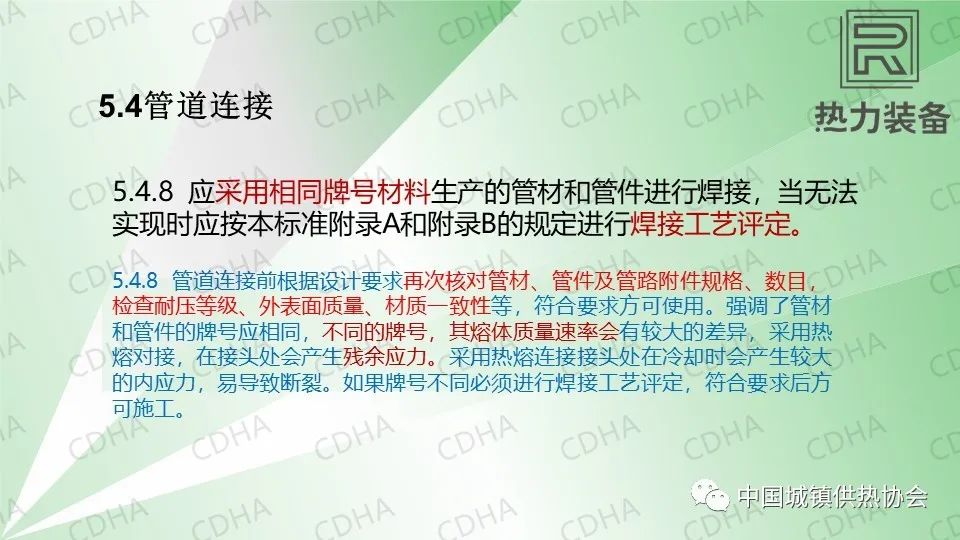

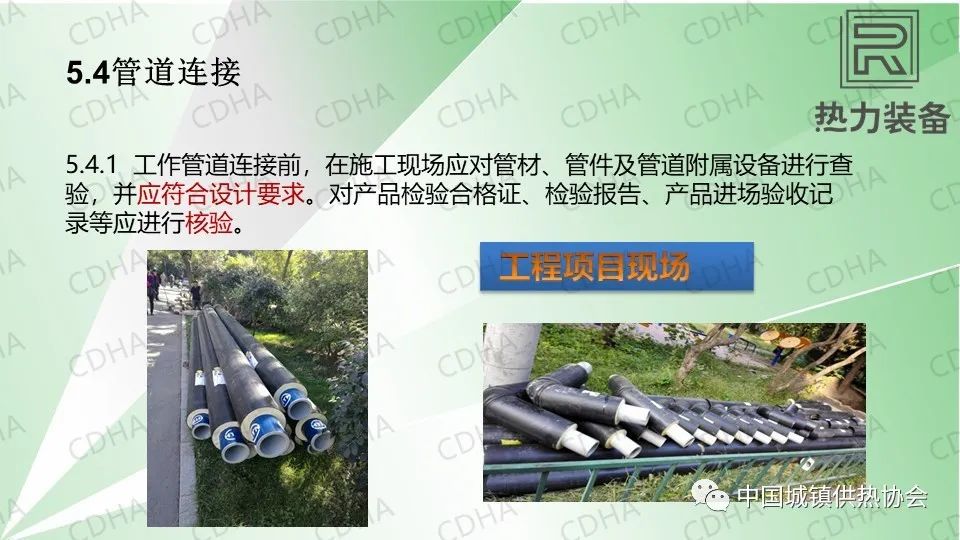

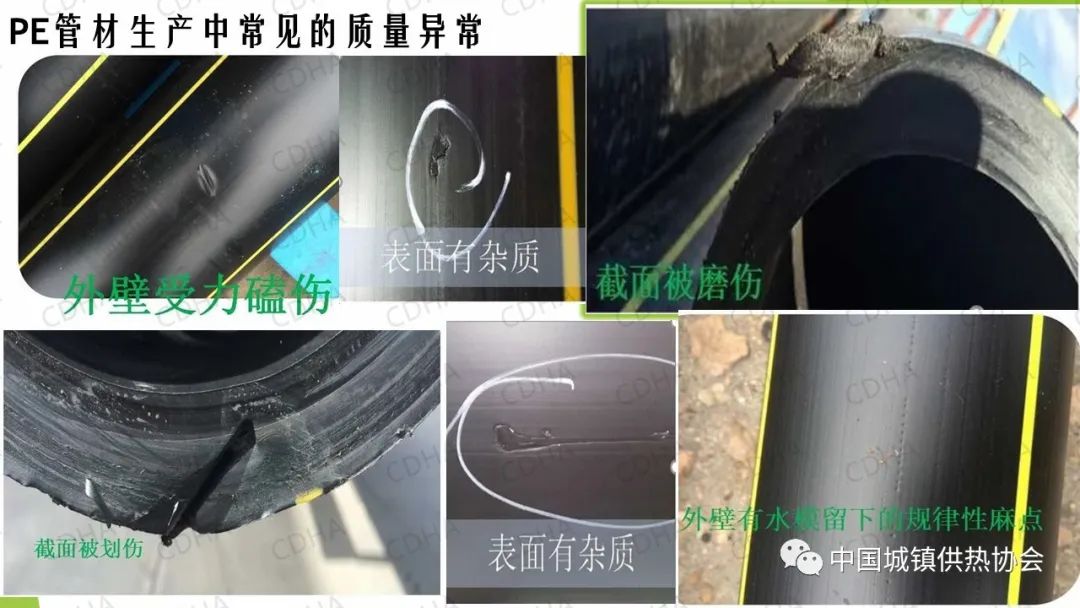

主要規定現場在工業管道連接之前，應對管材進行核驗，主要是管道規格、數目、耐壓等級、材質等。管材性能不同，要確保所用材料符合設計要求。還要對管材的合格證明進行核驗。

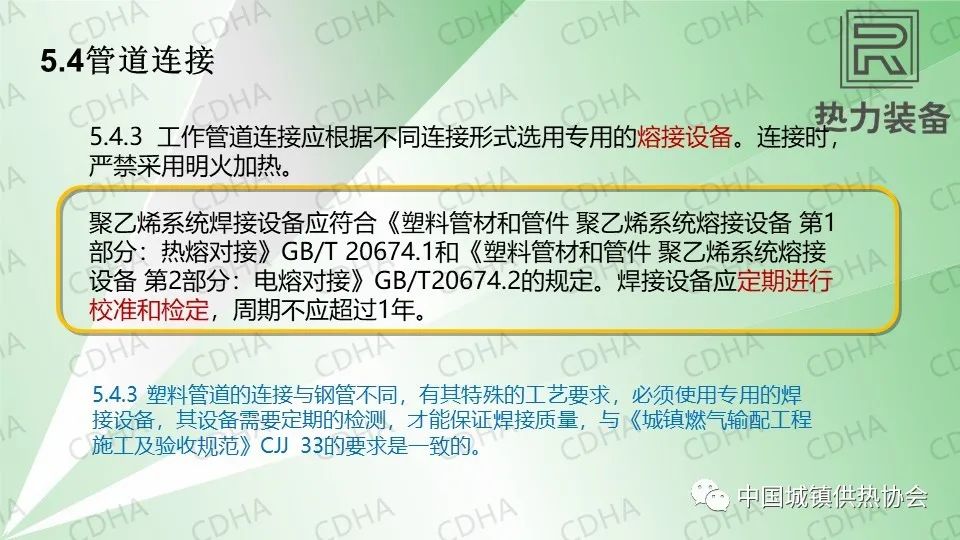

連接時，嚴禁采用明火加熱。原因：塑料材料是易燃材料，在選擇焊接設備上，要符合以上兩項設備產品要求。

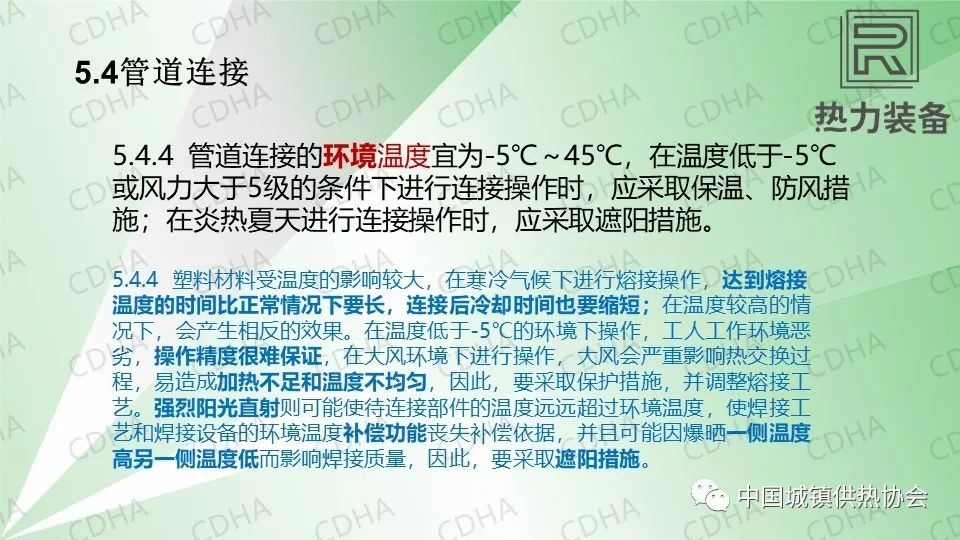

焊接時的環境溫度：-5℃-45℃。原因：塑料管道焊接受影響較大，如果溫度低于-5℃，需要的焊接時間就長，冷卻時間會短，操作精度很難保證。大風會造成加熱不足和溫度不均勻。

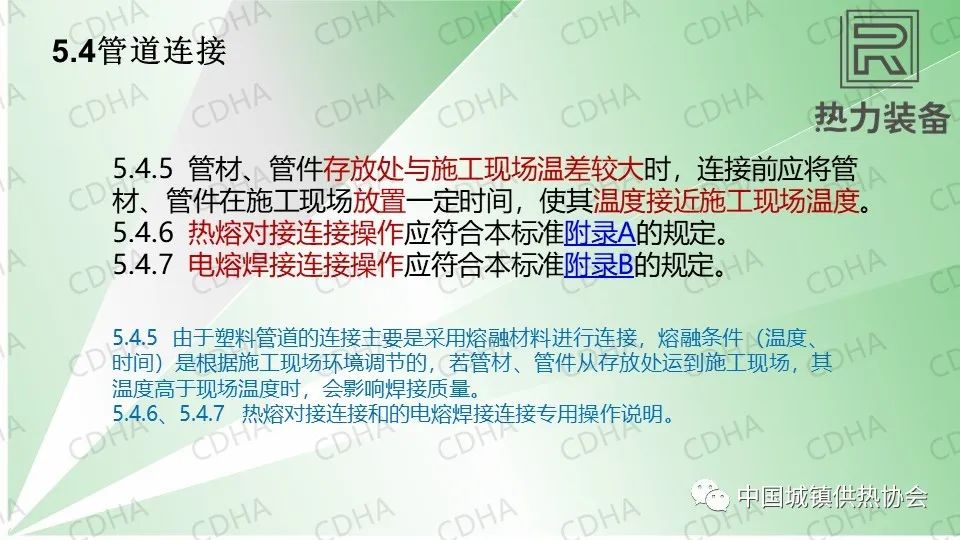

5.4.6和5.4.7非常重要。焊接現場一定要保證電壓的穩定，不穩定的地方應采取穩壓措施。焊接后自然冷卻，不能加速冷卻。

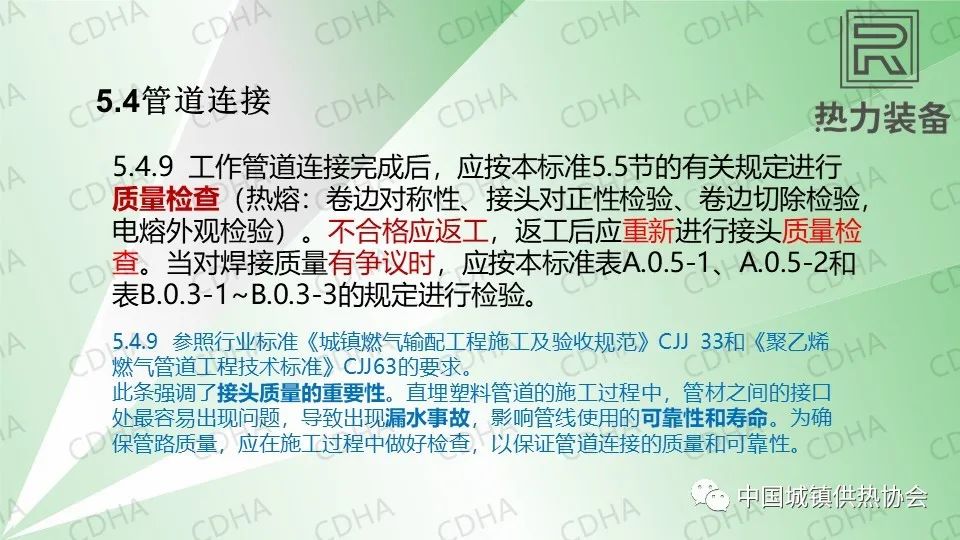

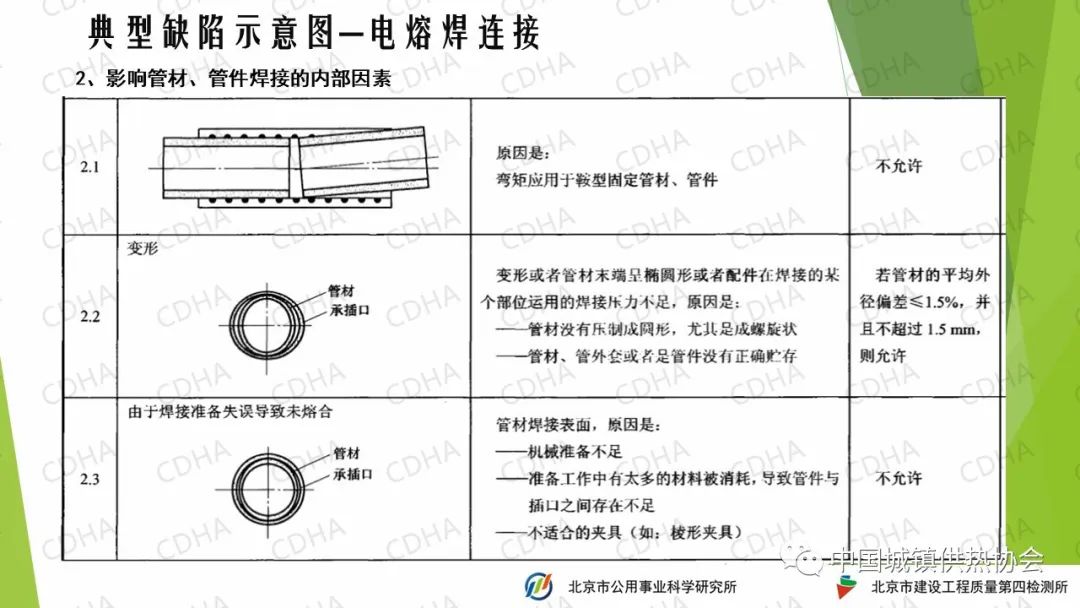

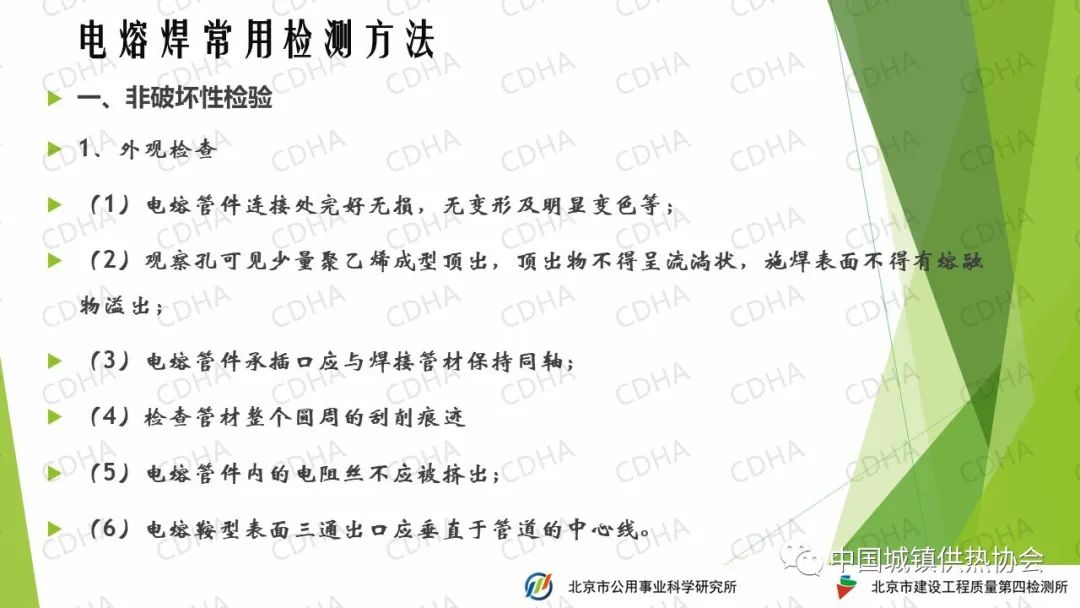

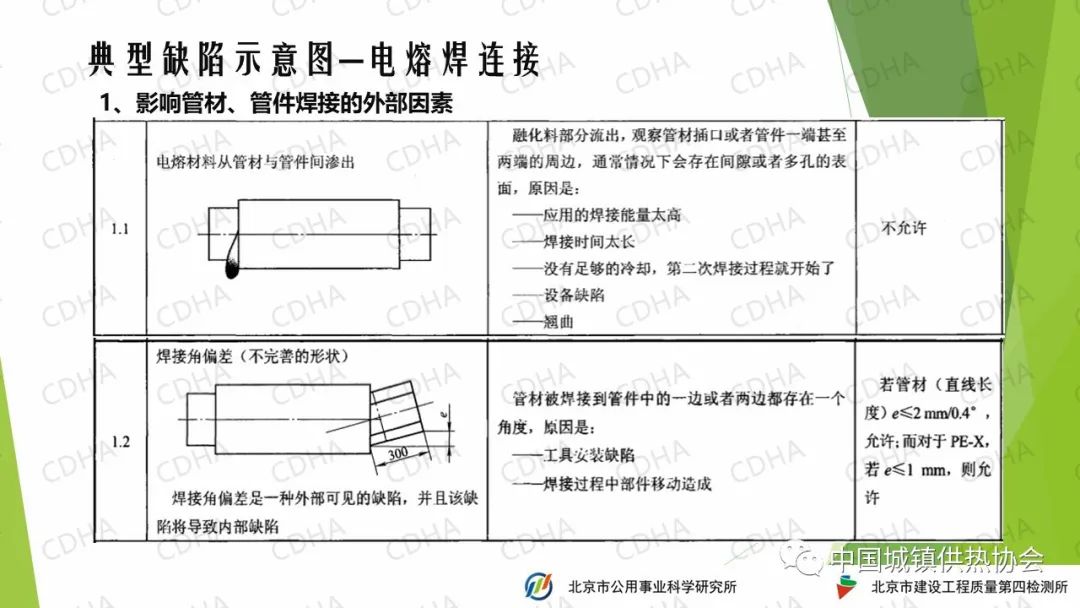

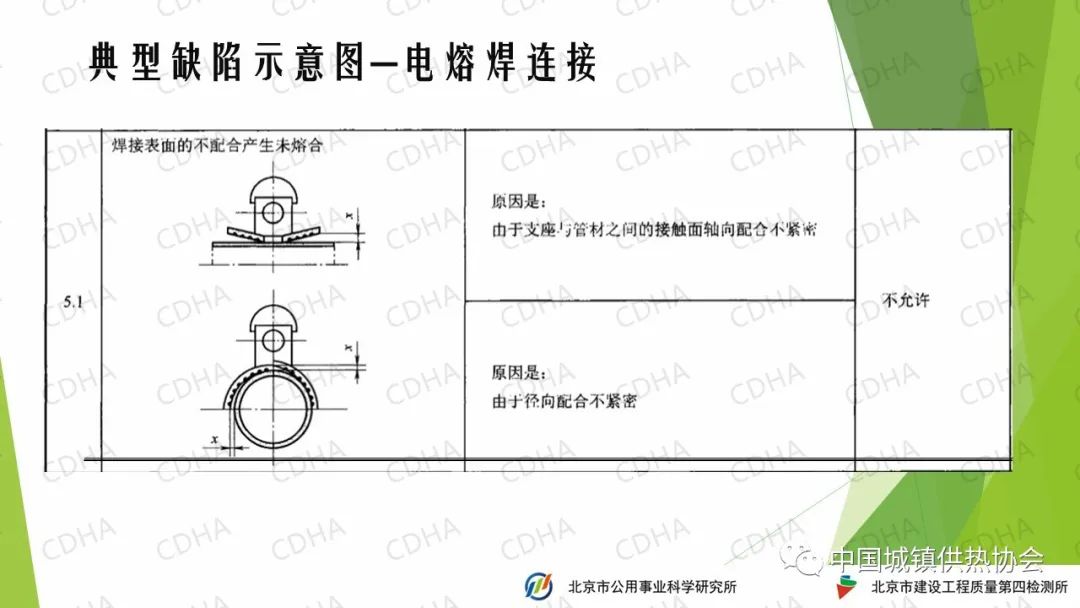

工作管道連接完成后，要按照有關規定進行質量檢驗。不合格應返工，重新進行接頭質量檢查。接頭焊接質量直接關系好管網的可靠性和壽命，應該加強控制。

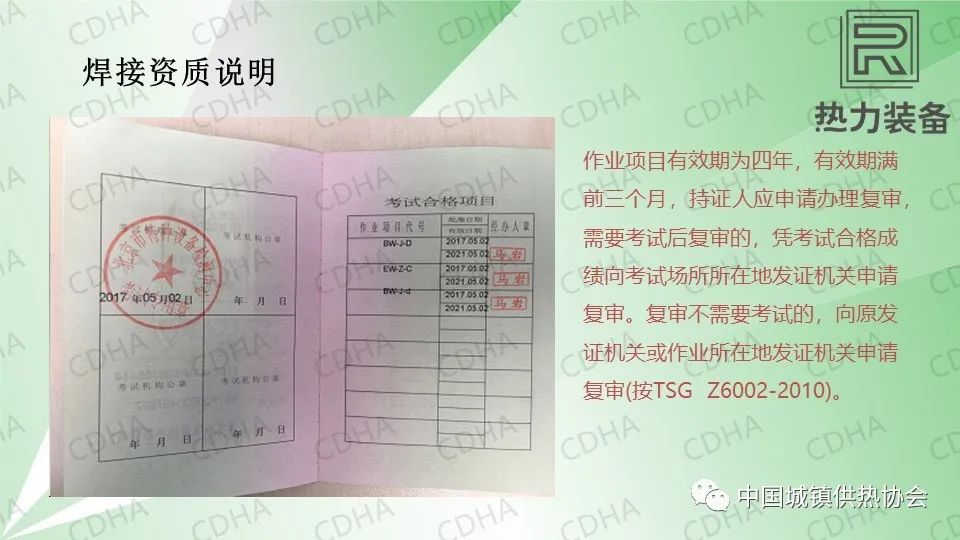

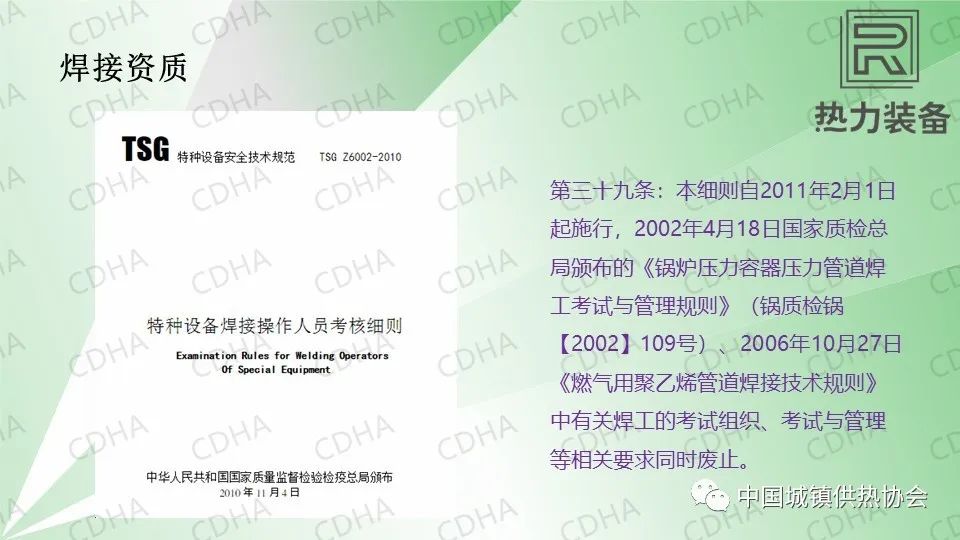

特種設備焊接操作人的資質應注意的：

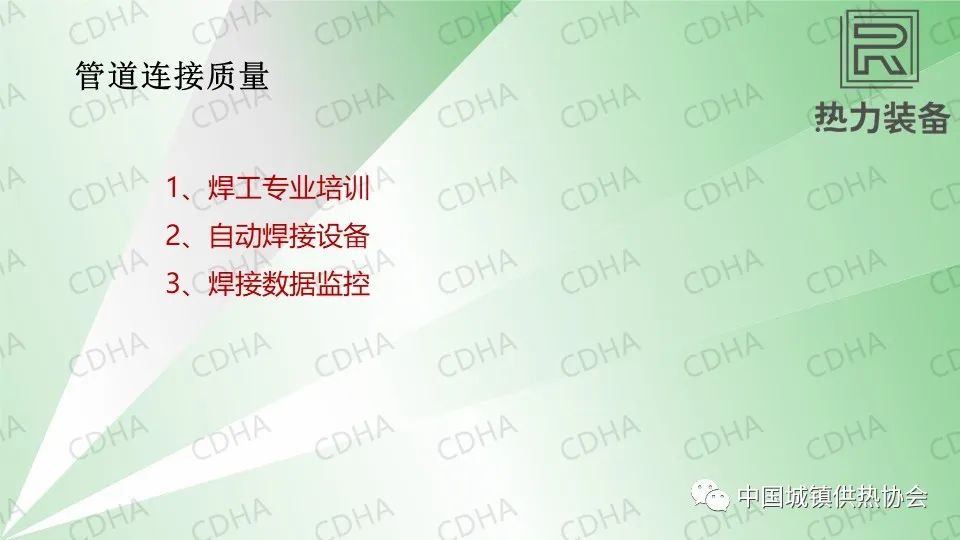

保證焊接的質量需要控制的問題：

（1）焊工的資質問題；

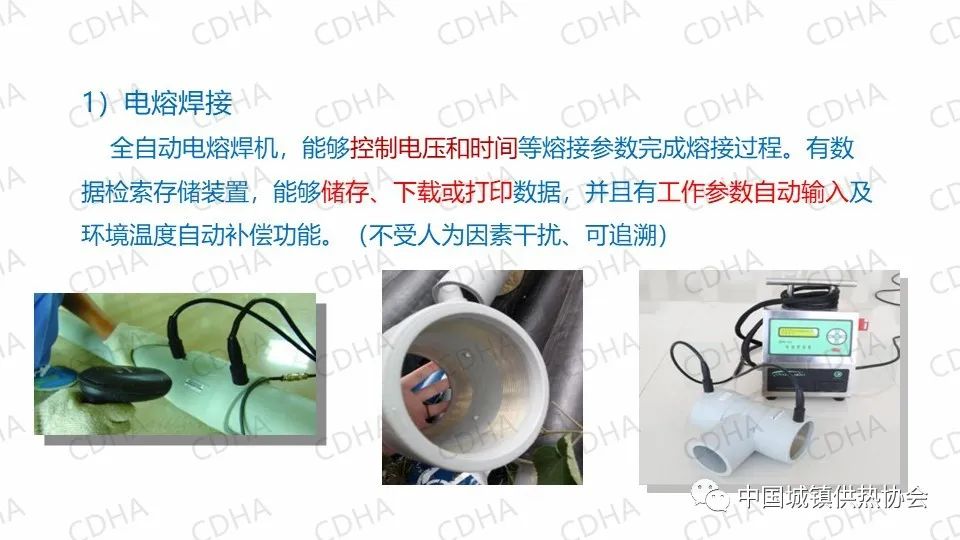

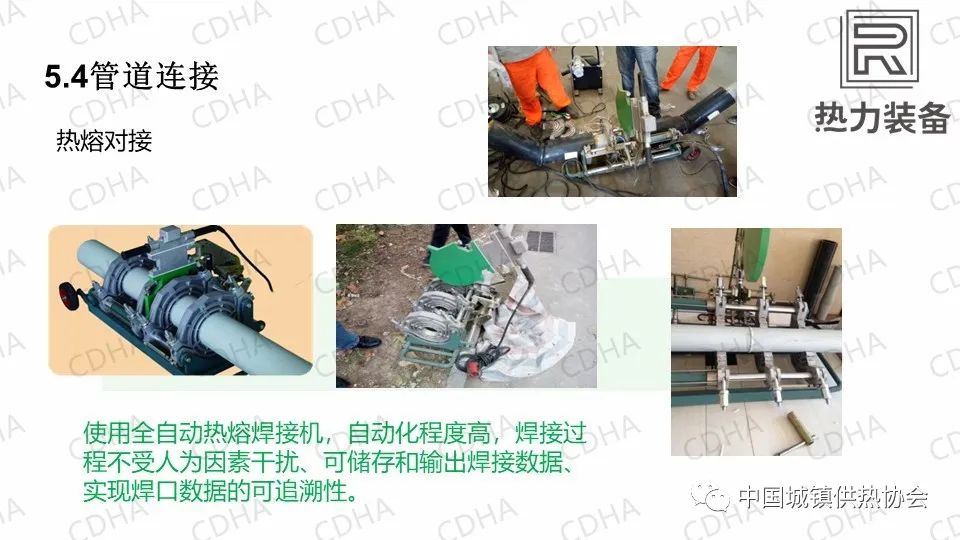

（2）盡量選擇自動的焊接設備，可減少人為因素的影響，保證焊接質量；

（3）焊接數據監控。

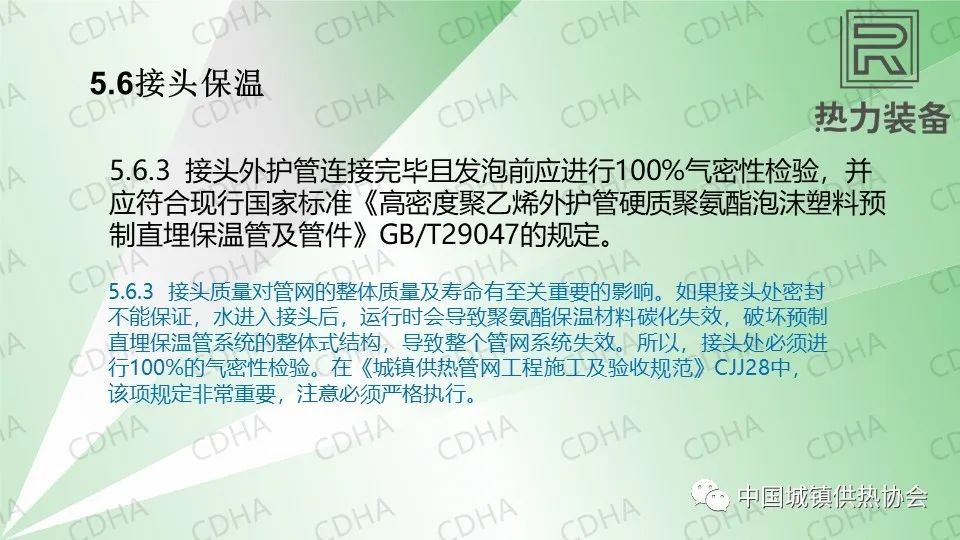

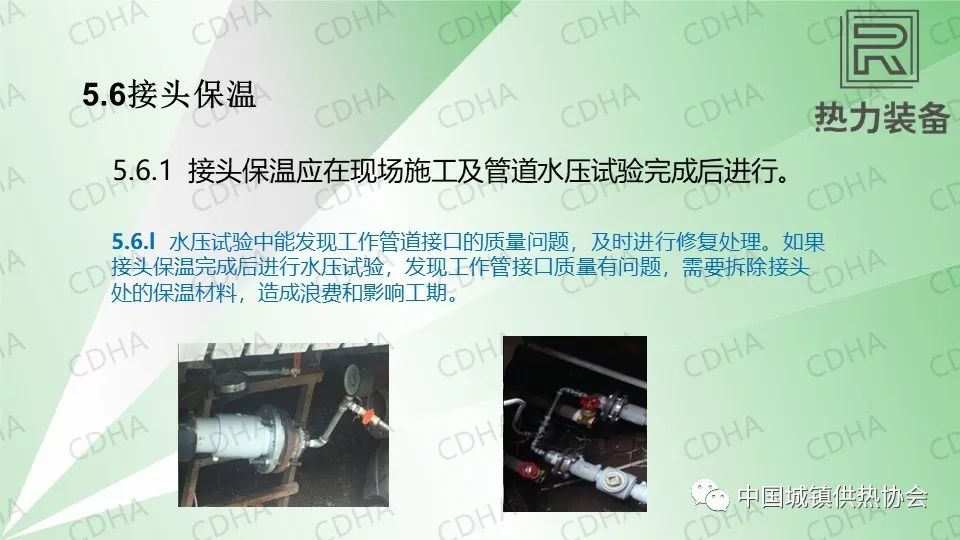

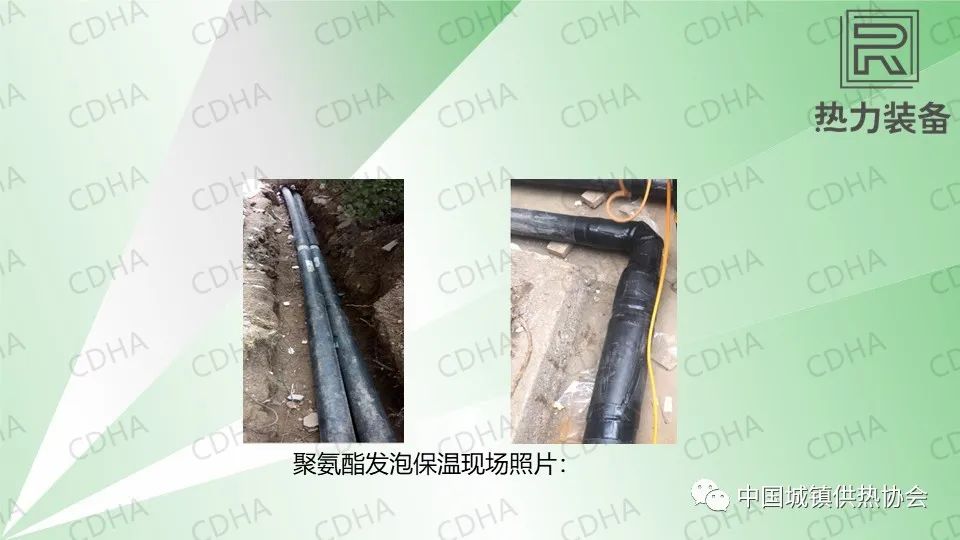

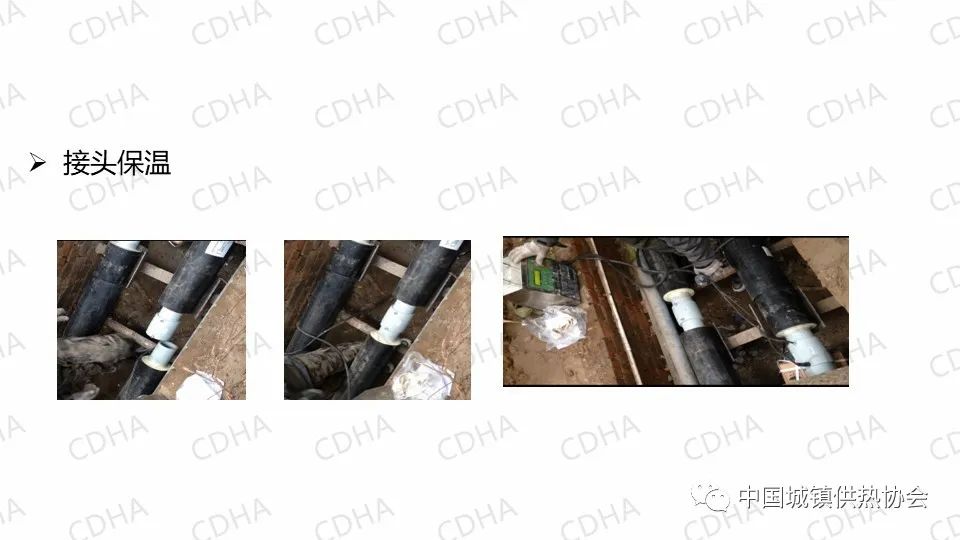

5.6.3 接頭的外護氣密性要達到要求，否則外界水侵入后會影響保溫層及最終保溫效果。因此發泡之前一定要進行氣密性檢驗。

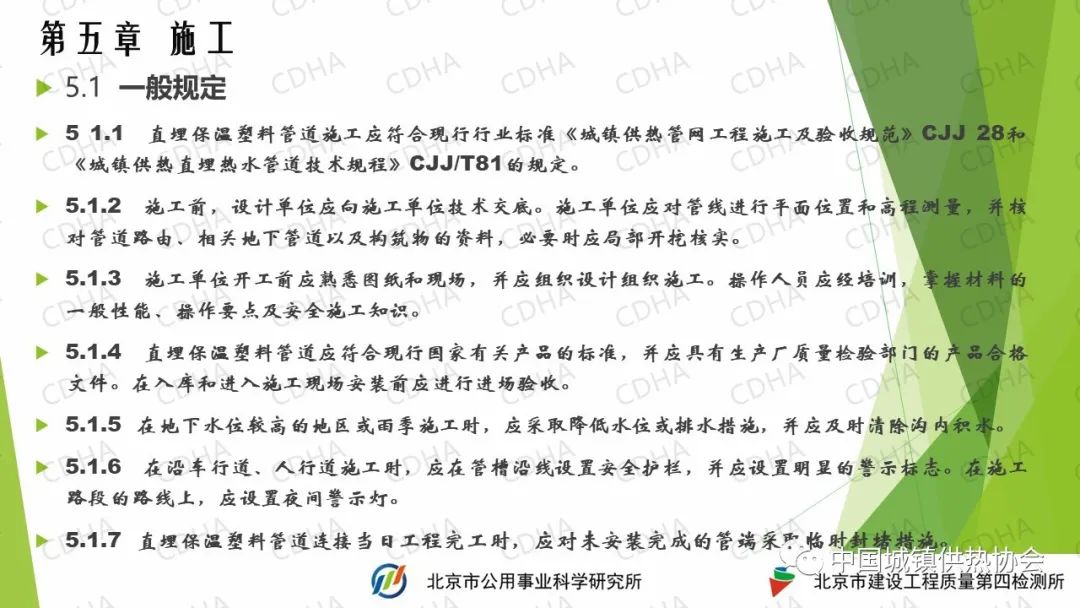

第五章施工、質量檢驗部分（講師：白冬軍）

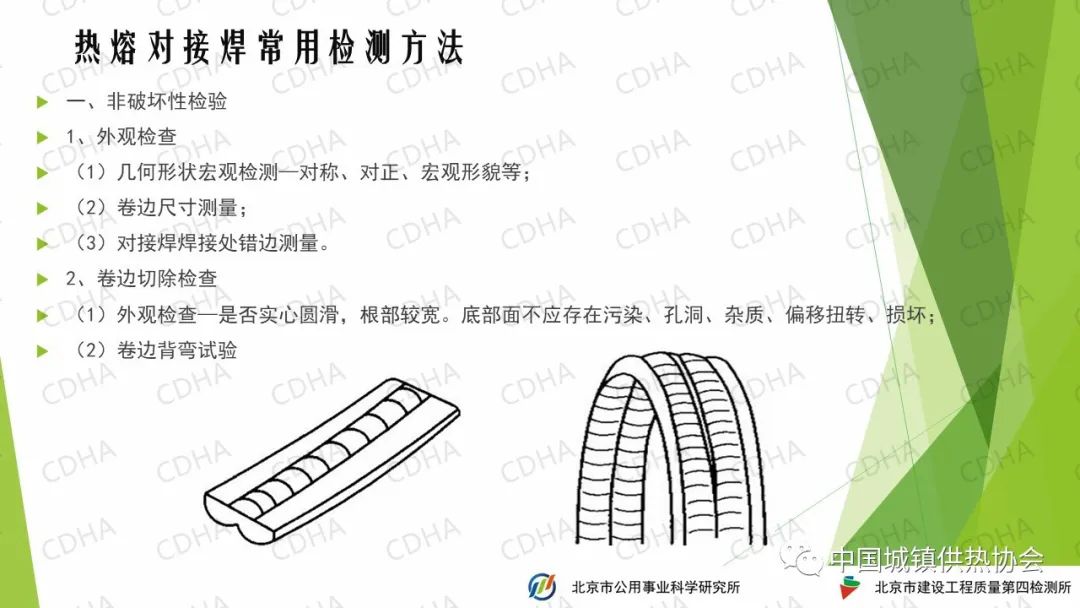

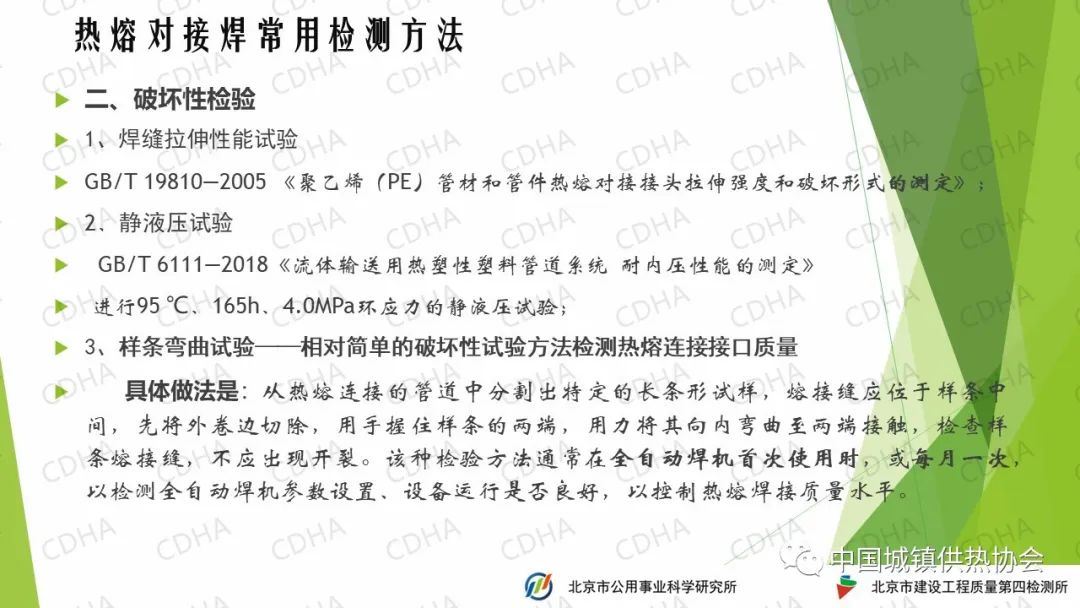

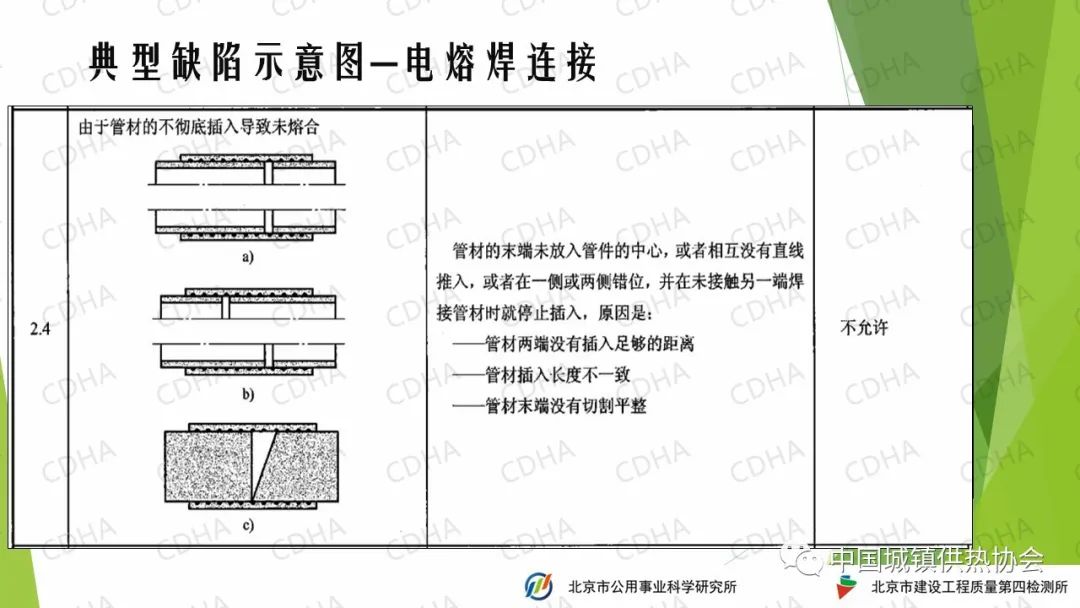

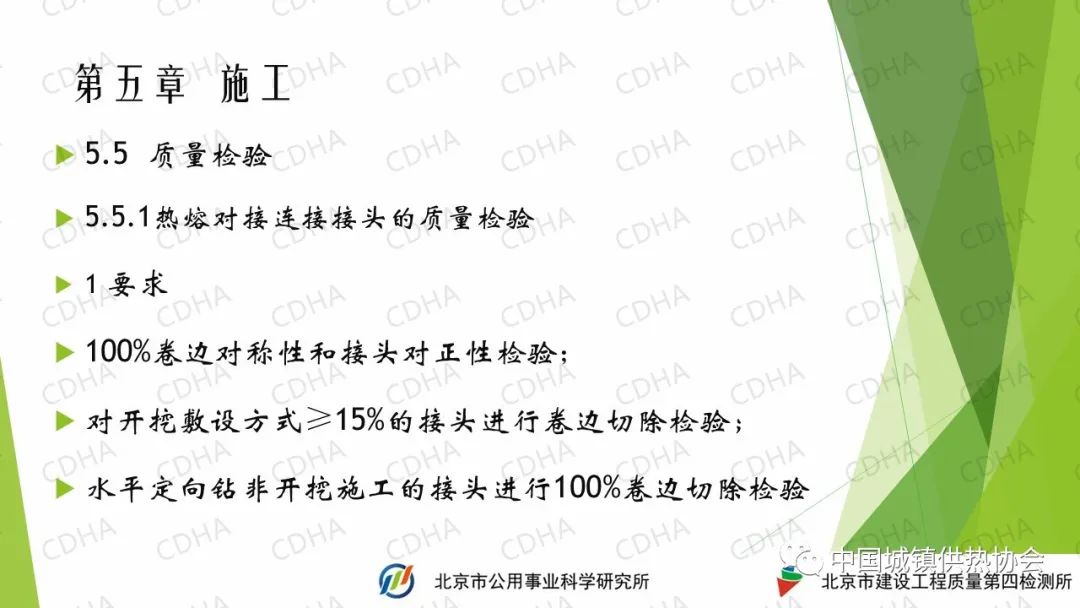

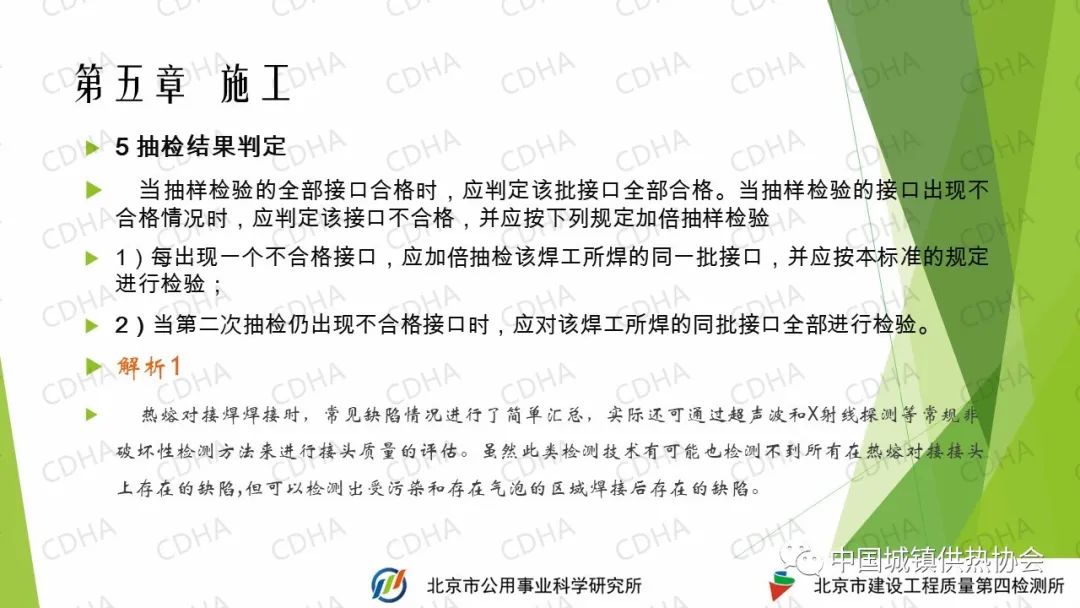

5.5質量檢驗

施工現場質量檢驗要求：

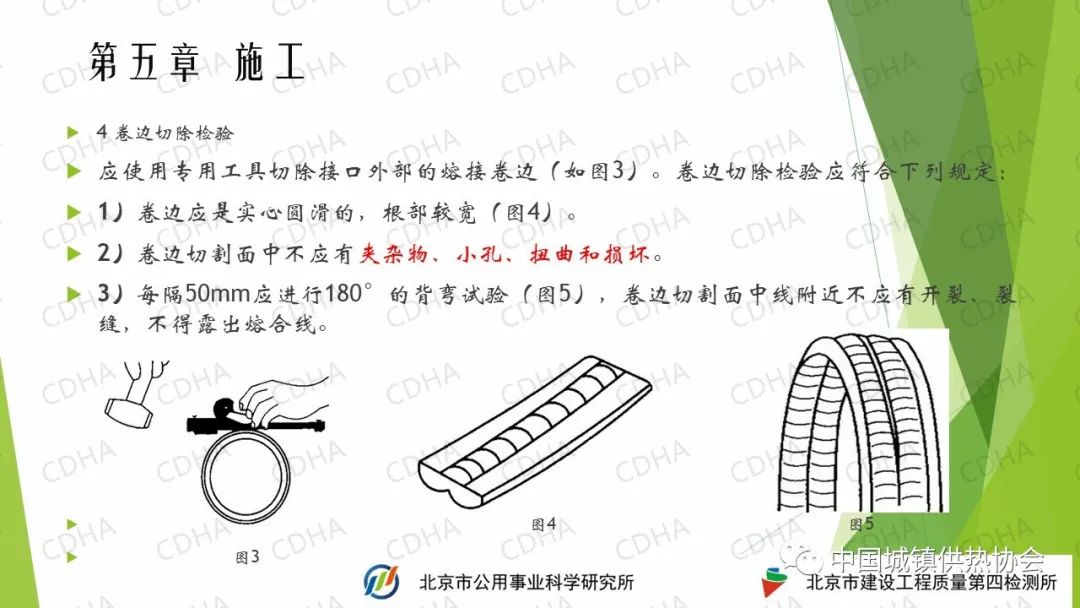

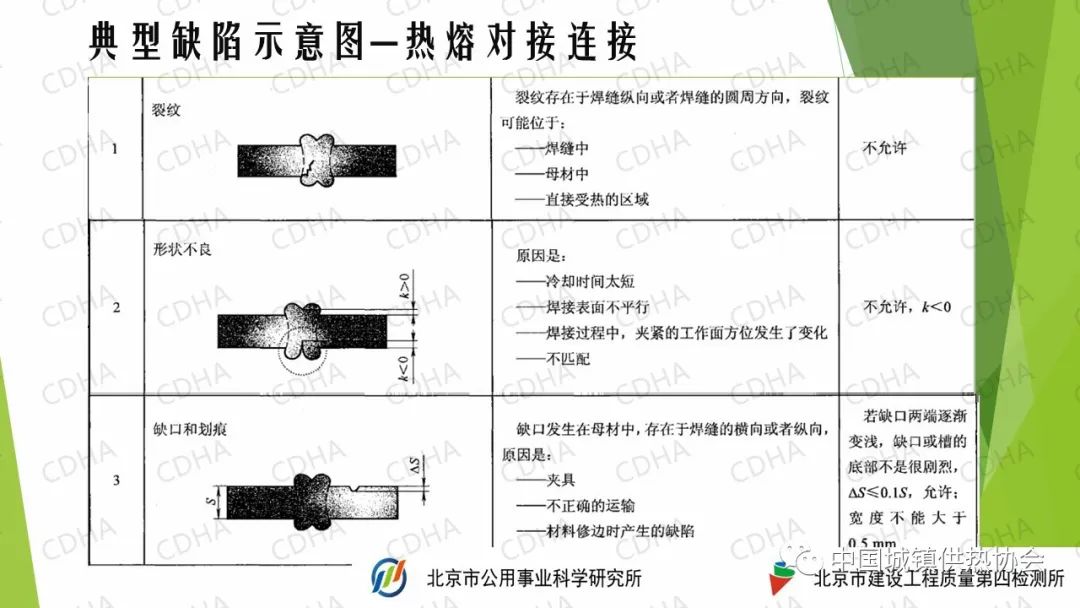

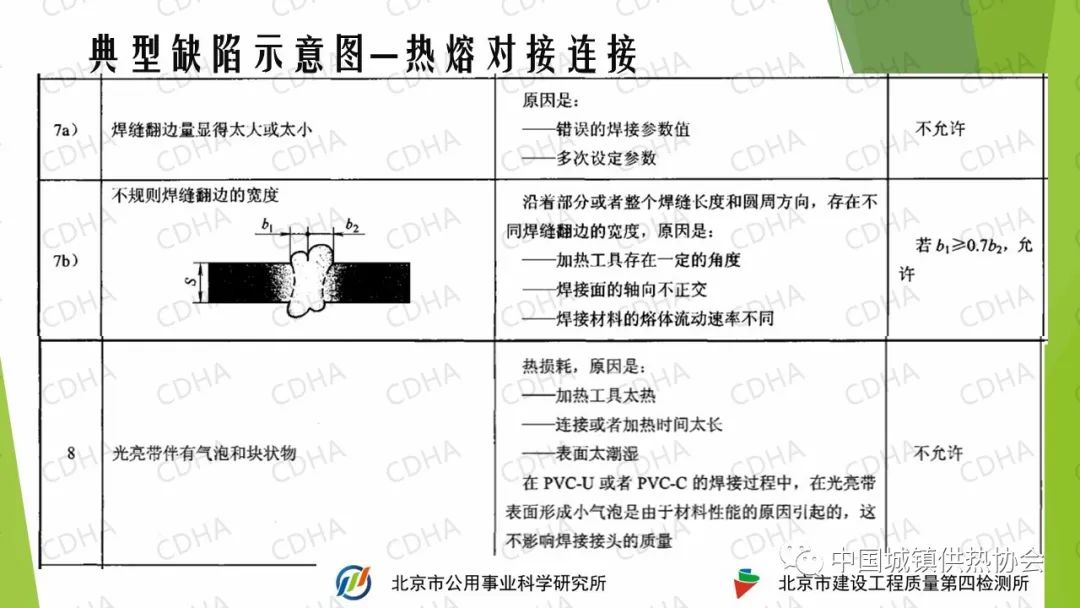

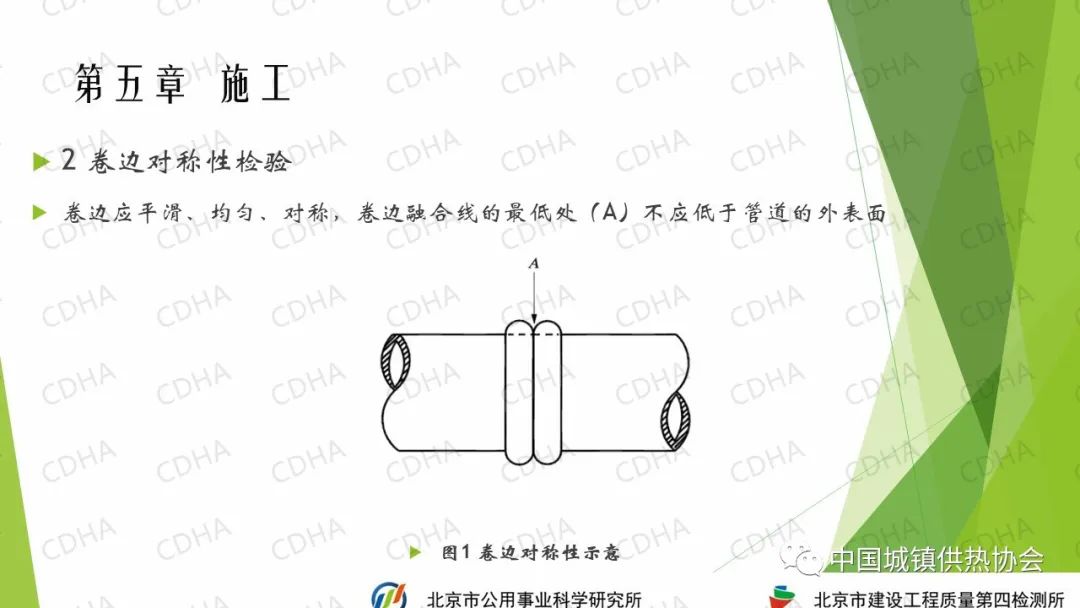

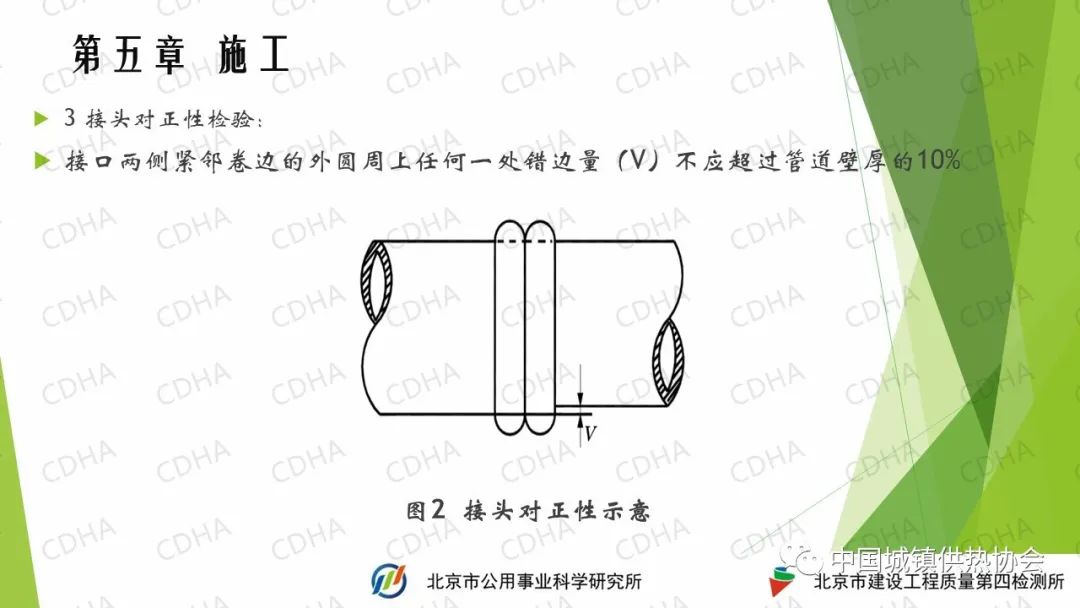

（1）要求對熱熔對接接頭進行100%卷邊對稱性和接頭對正性的檢驗；

（2）對開挖敷設方式≥15%的接頭進行卷邊切除檢驗；

（3）3水平定向鉆非開挖施工的接頭進行100%卷邊切除檢驗。

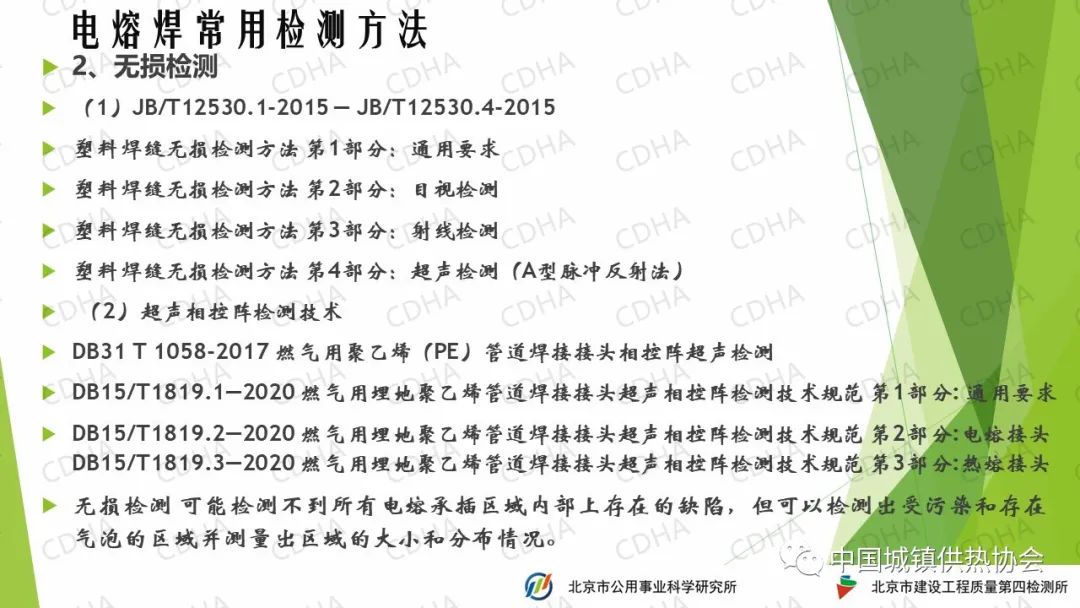

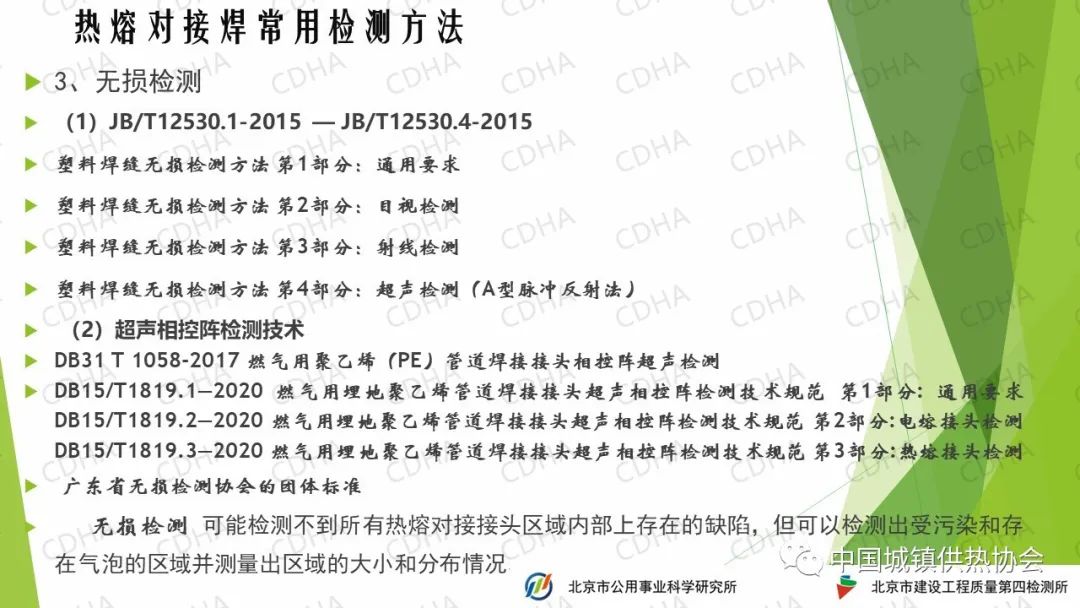

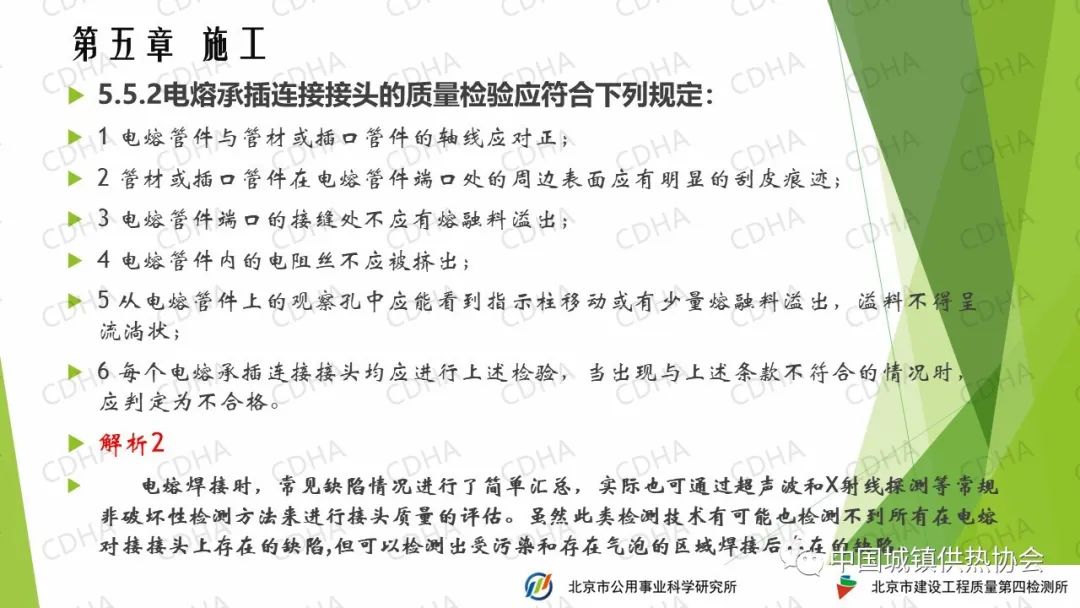

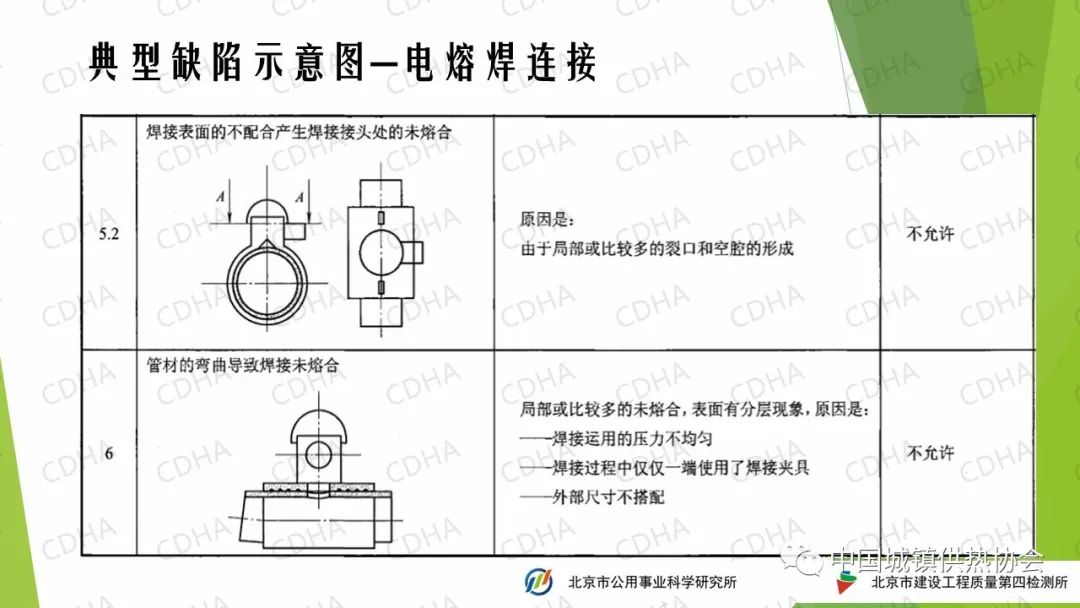

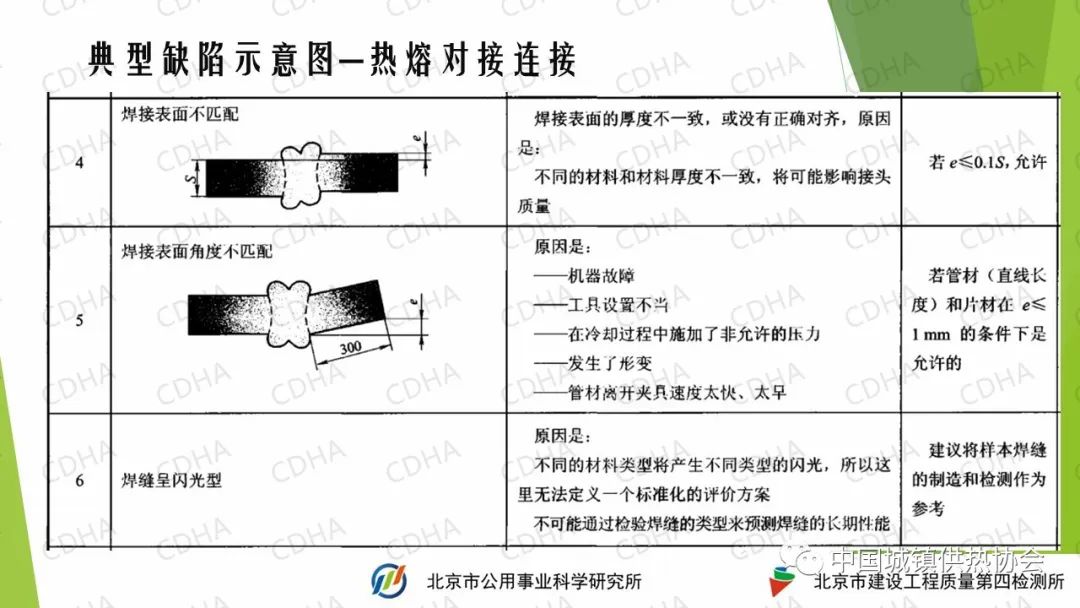

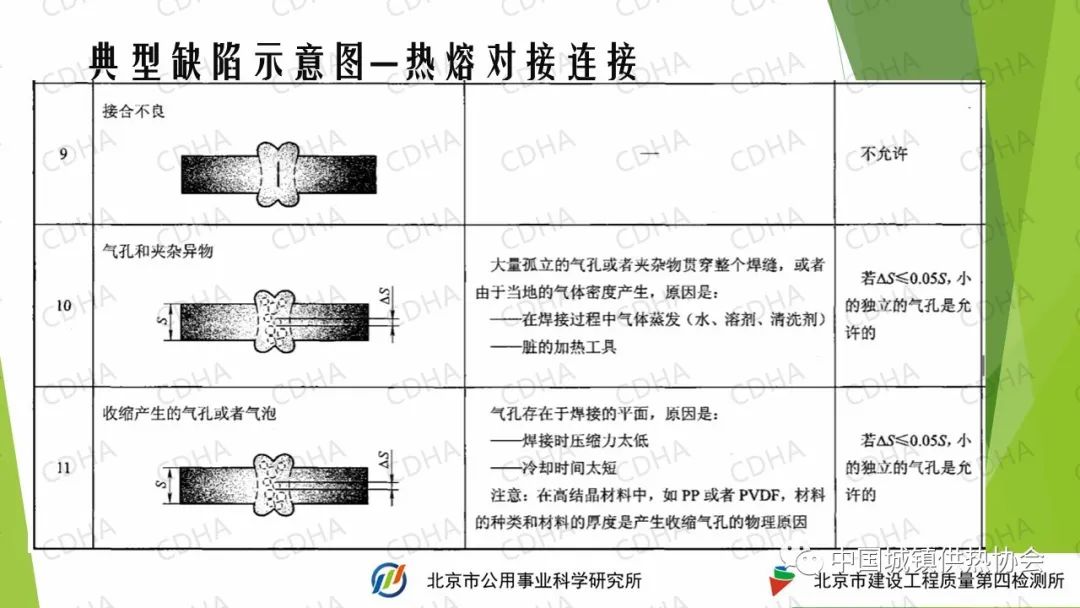

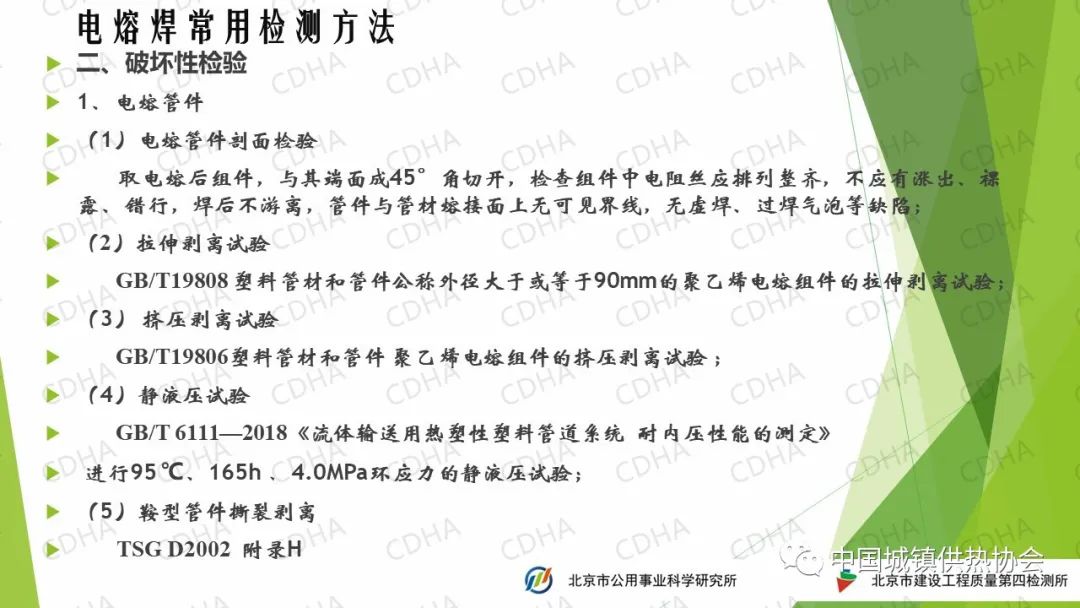

無損檢測可能檢測不到所有熱熔對接接頭區域內部上存在的缺陷，但可以檢測出受污染和存在氣泡的區域并測量出區域的大小和分布情況。

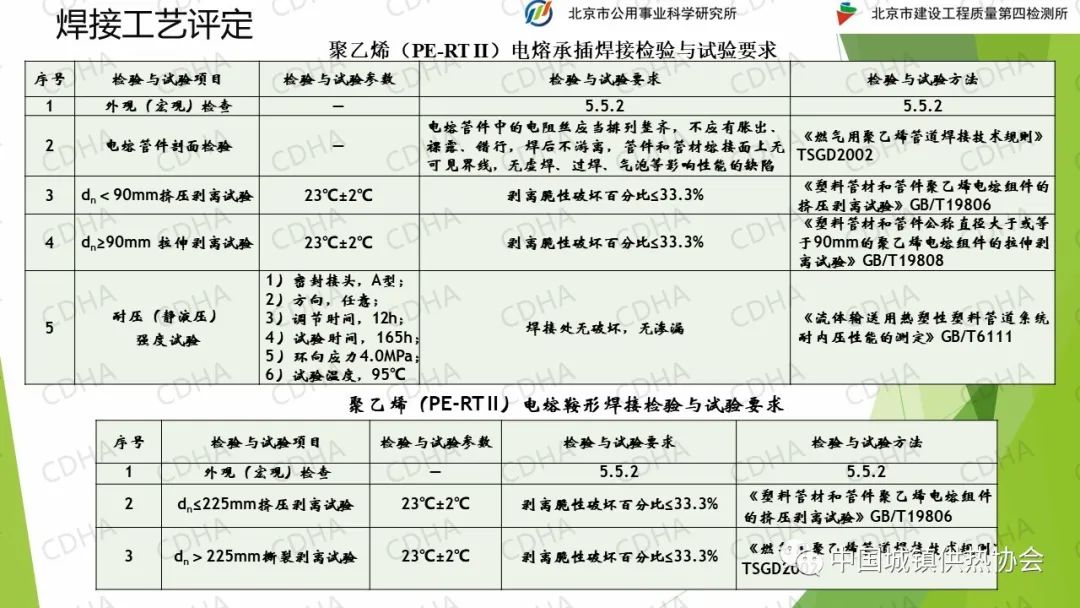

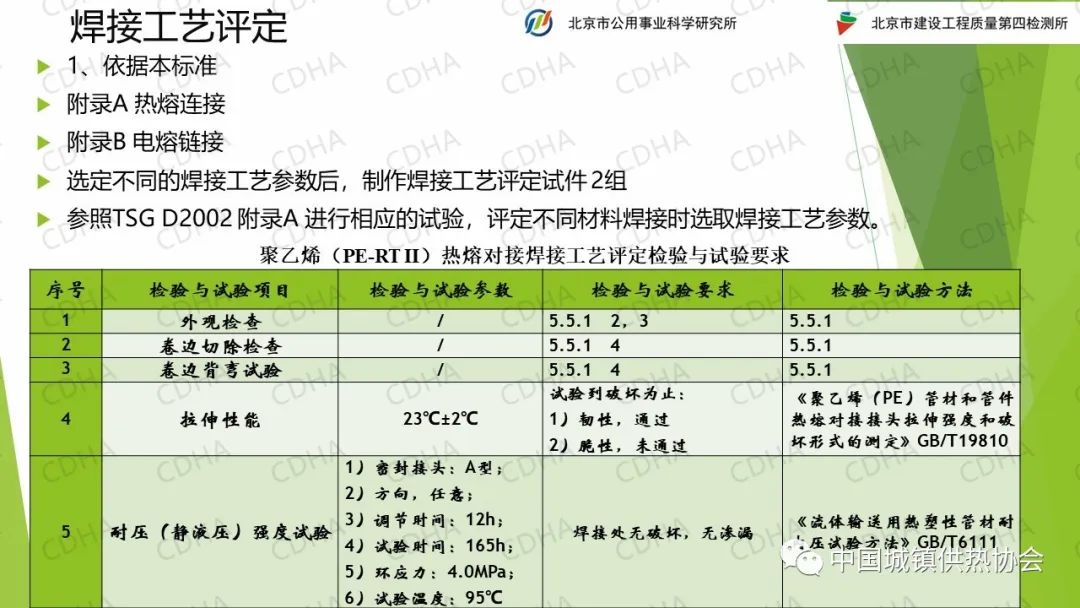

在很多焊接工藝管施工之前，都需要進行焊接工藝評定。

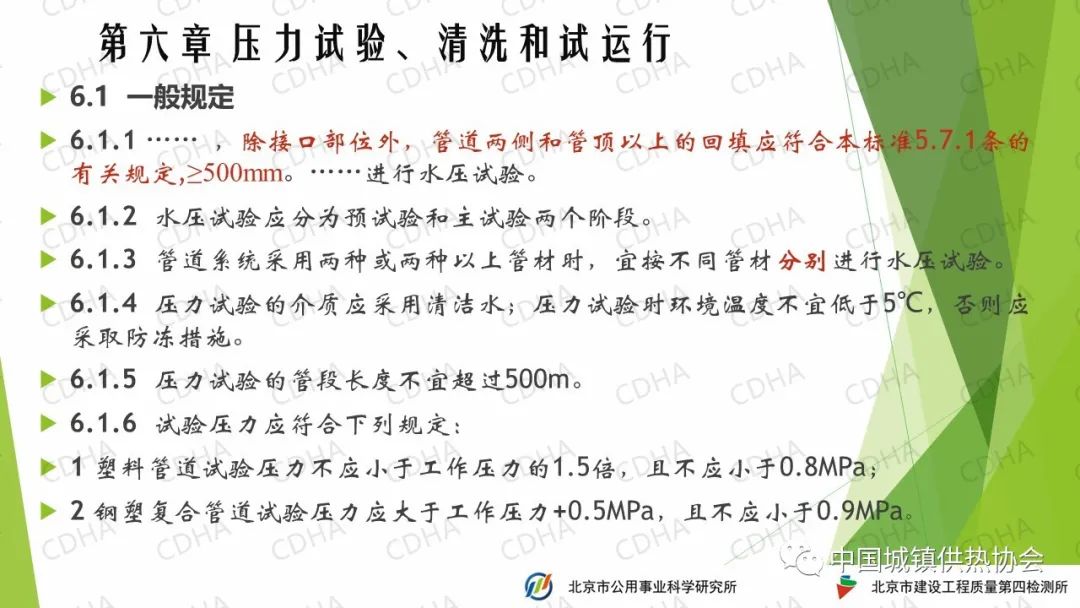

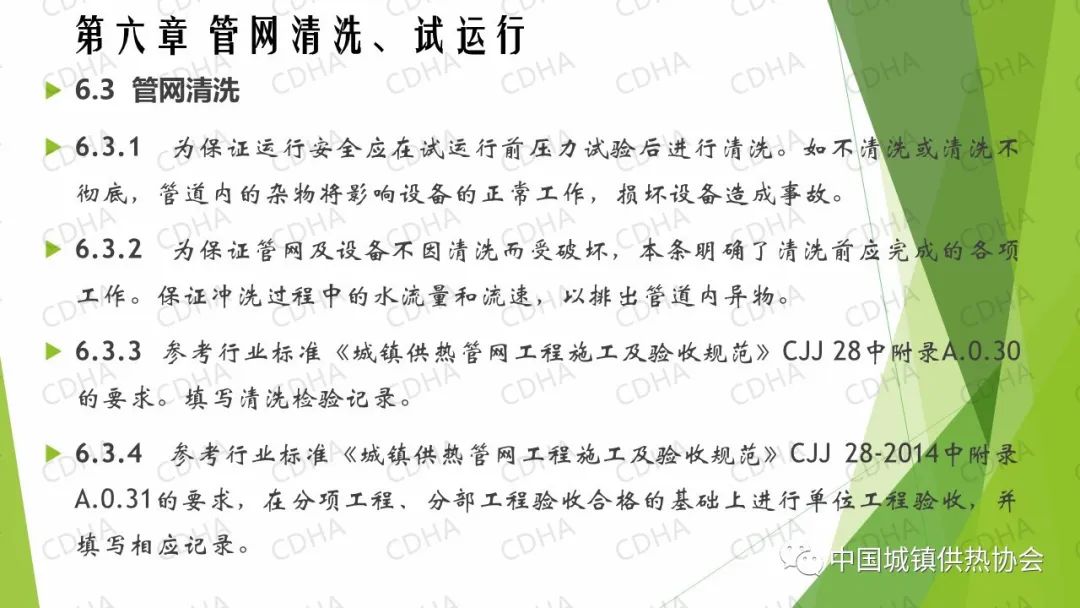

第六章壓力試驗、清洗和試運行

（講師：白冬軍）

6.1.1 除接口部位外，管道兩側和管頂以上的回填應符合本標準5.7.1條的有關規定，≥500mm。

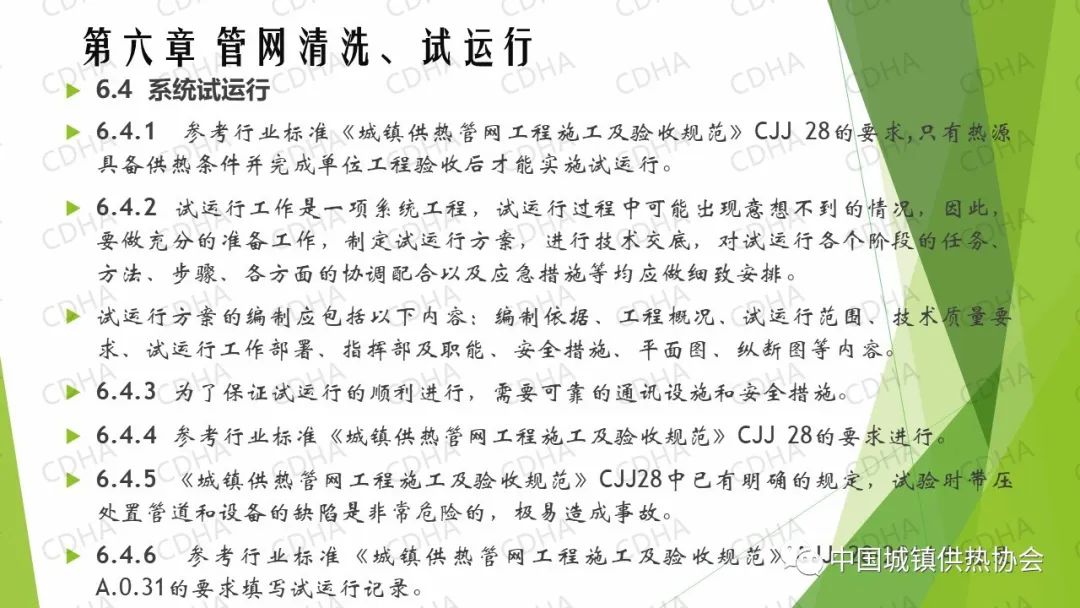

如果不具備供熱條件并完成單位工程驗收，則不能實施試運行。
