2025年7月《中國城鎮供熱發展報告2024》正式出版發行，面向全行業發布！這份報告不僅匯集了行業最新統計數據，更優選了來自全國各地的13家供熱企業在節能降碳、降本增效方面的成功實踐，為行業低碳轉型升級提供了寶貴的經驗。第八屆中國供熱學術年會上，協會為入選"2024年度中國供熱行業節能減碳增效優秀案例"的這13家企業頒發了榮譽證書。

本期分享包頭市熱力（集團）有限責任公司應用精細化調節手段提高供熱系統運行效率的做法。

截至2023-2024供暖期，包頭市熱力（集團）有限責任公司（以下簡稱“包頭熱力”）供熱面積3780萬㎡，共有6座主力熱源，2座調峰備用熱源，運行熱力站391座，基本實現全網自動化平衡軟件參與生產運行。

我國提出“雙碳”目標，供熱行業面臨重大挑戰，僅北方城鎮建筑供熱能耗就占全國建筑運行總能耗約1/4，占全社會總能耗約5%，所導致的碳排放也占到全國碳排放總量約6%。供熱企業進一步節能減碳是擺在我們面前刻不容緩的任務。

近幾年，包頭熱力推行熱耗精細化調節管理，有效結合全網自動化平衡系統與生產運行，協調熱源、熱網、熱力站及用戶端的熱量平衡關系，對生產運行指標進行精細化管理，既滿足了用戶供熱需求，又有效提高了運行效率，實現了進一步的節能減碳。

（1） 室外溫度預測

供熱負荷預測是供熱系統能夠?qū)崿F(xiàn)按需供熱的前提和依據，但是對一個供熱系統而言，熱負荷影響因素非常多，包括室外天氣情況（溫度、日照、風速等）、建筑物自身圍護結構情況、建筑物熱惰性、管網輸配效率等。由于上述因素影響，供水溫度、流量等參數的變化對用戶室溫的影響并不是立刻發生，而是滯后一段時間。因此，為滿足用戶室溫的設計要求，當天的供熱量，不僅與當天的影響因素有關，還和幾天前的上述參數有關^[1]。

經過了多年的摸索，目前包頭熱力室外溫度預測使用的計算方法充分考慮前天及昨天室外天氣對熱負荷的影響，并結合當日天氣預測值進行綜合考量。該方法將建筑物熱惰性及管網傳輸效率進行定性考慮，最大限度地降低了供熱系統大熱惰性、大時滯性的影響，有利于滿足用戶室內溫度需求。室外溫度計算公式如下：

其中，室外24h平均溫度根據中國天氣網的小時記錄數據進行下載存檔，取用當日7:00至次日7:00的24h實際數據進行平均計算，而當日室外平均溫度預測值則按照每日天氣預報溫度采用最高值與最低值進行平均計算。

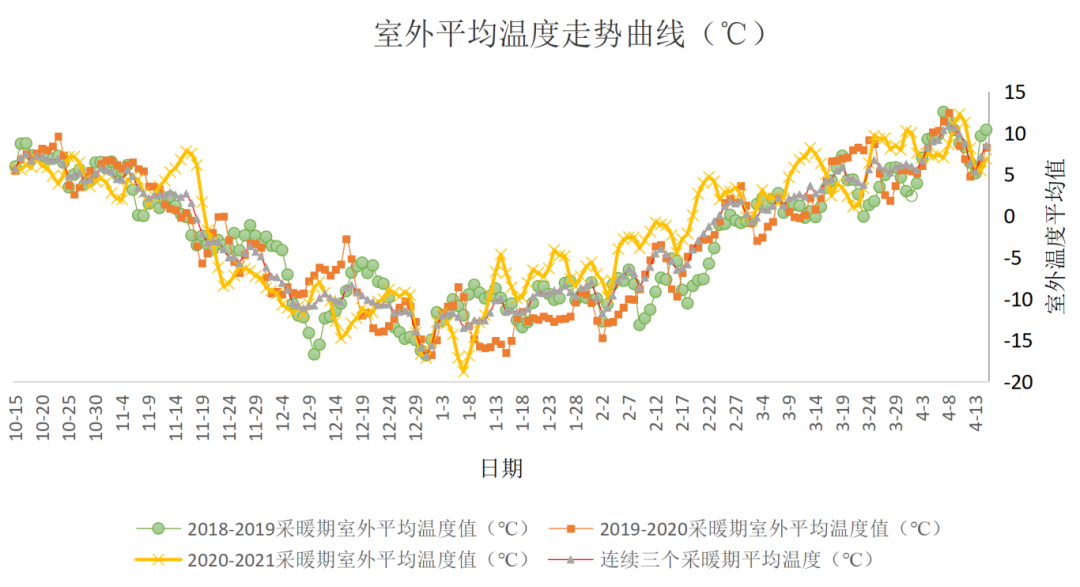

經過連續三個供暖期的室外氣溫監測，得到供暖期內室外溫度平均值（圖7-12）。

圖7-12 包頭市連續三個供暖期室外平均溫度平均值

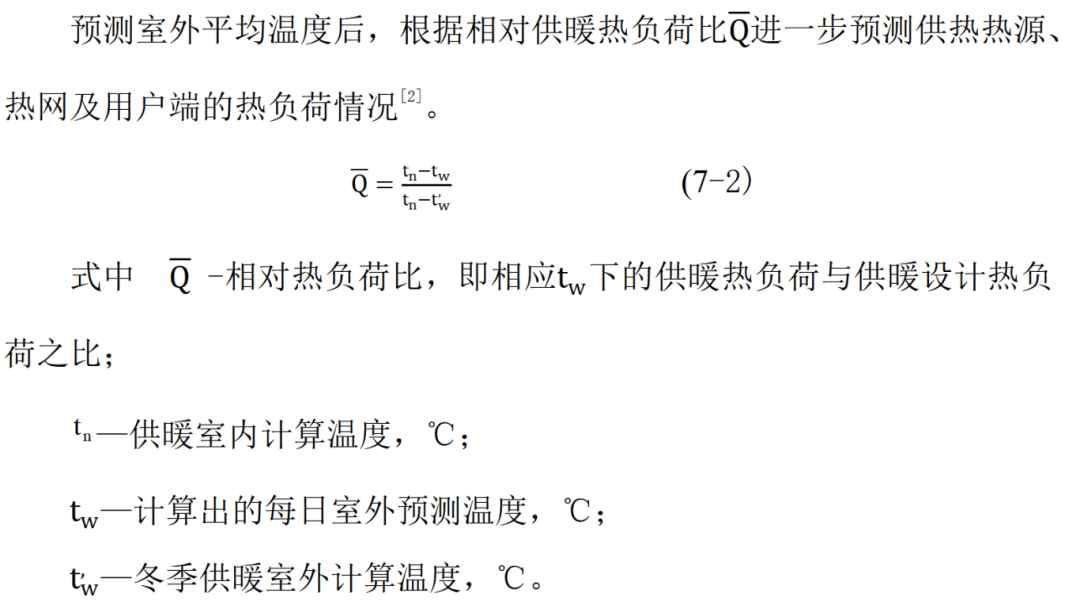

（2）用戶熱負荷預測

每套熱力站供熱系統中都有不同性質的熱用戶，所需供熱負荷并不相同，例如公共建筑用戶與居民用戶、保溫建筑與非保溫建筑、超高層建筑與普通建筑均有所不同。如何區分熱用戶，如何在不超供的同時滿足不同性質的熱用戶需求，均對精細化生產運行提出了要求。

包頭熱力對每套熱力站供熱系統的所轄用戶進行了分類，分為公共保溫建筑、公共非保溫建筑、居民保溫建筑、居民非保溫建筑四類；每一類又分別考慮了建筑年代、二次管網維護情況、失水情況等因素，在每套系統上均加裝了熱量表。

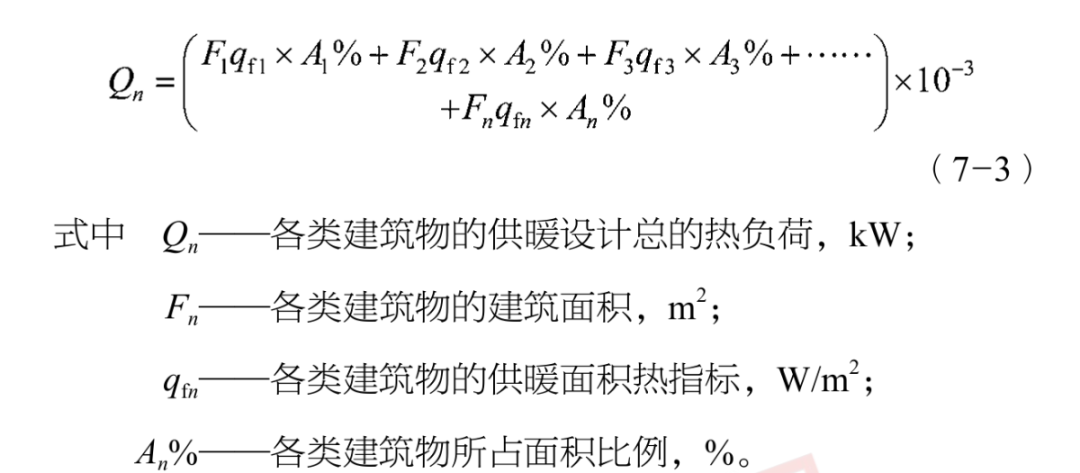

結合歷年運行經驗，分別對每個熱力站供熱系統的熱負荷進行估算。

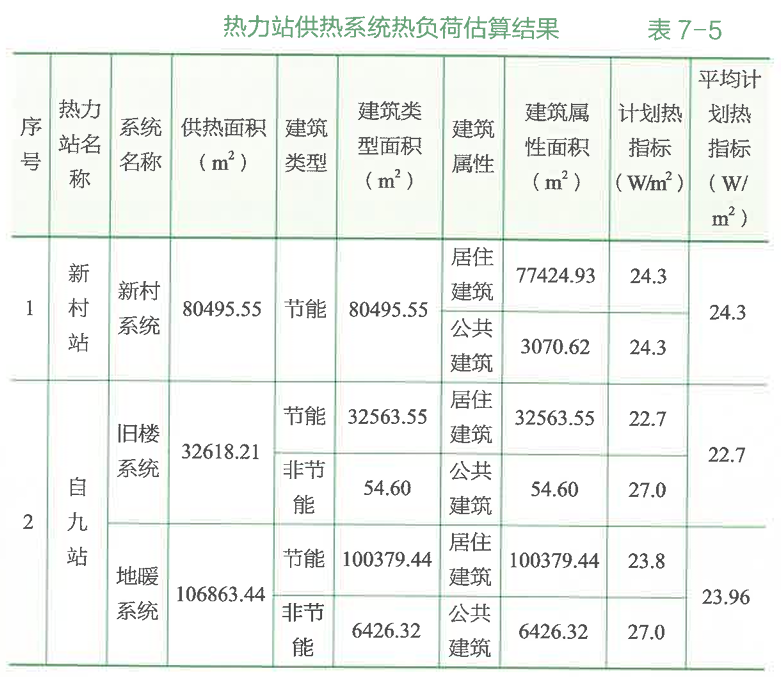

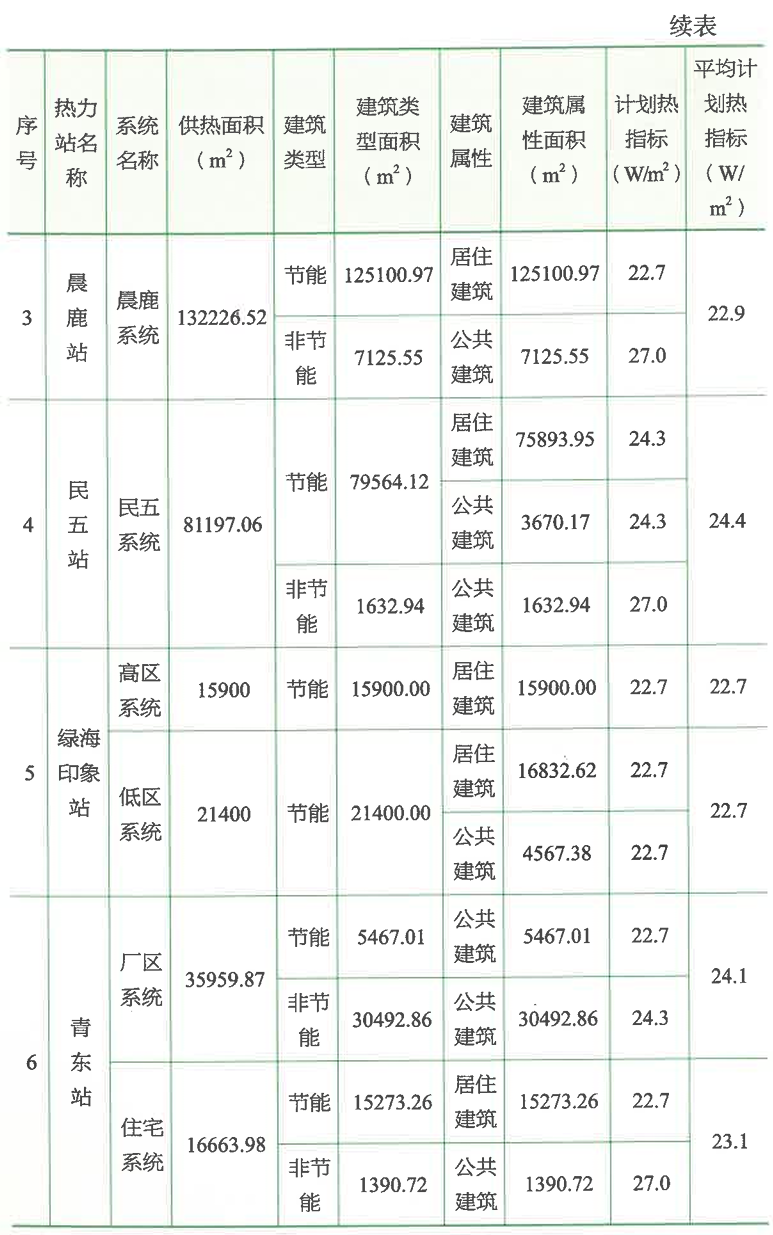

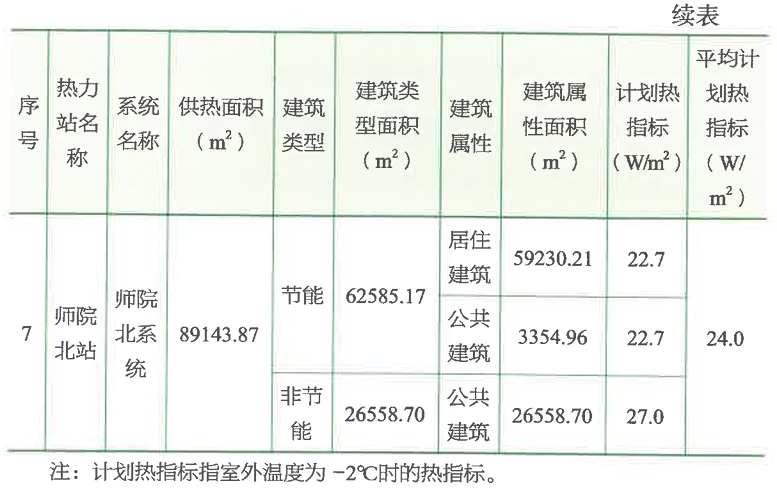

表7-5為部分熱力站供熱系統熱負荷估算結果。

（3）熱源處的調節模式

包頭熱力目前共有8座熱源，除兩座調峰熱源外，其余6座為主力熱源，為保證熱源及一次管網運行穩定，并提高供熱安全和保障能力，6座熱源分為4個熱源區域聯網運行，每個聯網運行區域內的熱源流量、供回水溫度、供回水壓力等參數不完全一致。

熱源分區域運行，不同區域運行參數不完全一致，但主要調節模式均為分階段質調節，以達到在滿足供熱需求的條件下節能運行的目的。即在初末寒期采用小流量運行模式，以降低管網熱損失，且降低熱源處及加壓泵循環水量，可有效降低電耗；在嚴寒期采用大流量運行模式，在滿足熱負荷需求的前提下保證一次管網安全運行。

以華電北控?zé)嵩磪^(qū)域為例，初末寒期單位面積循環流量為7m3/（萬㎡.h），嚴寒期為8.5m3/（萬㎡.h）；一電新廠區域在初末寒期單位面積循環流量為6m3/（萬㎡.h），嚴寒期為9m3/（萬㎡.h）。

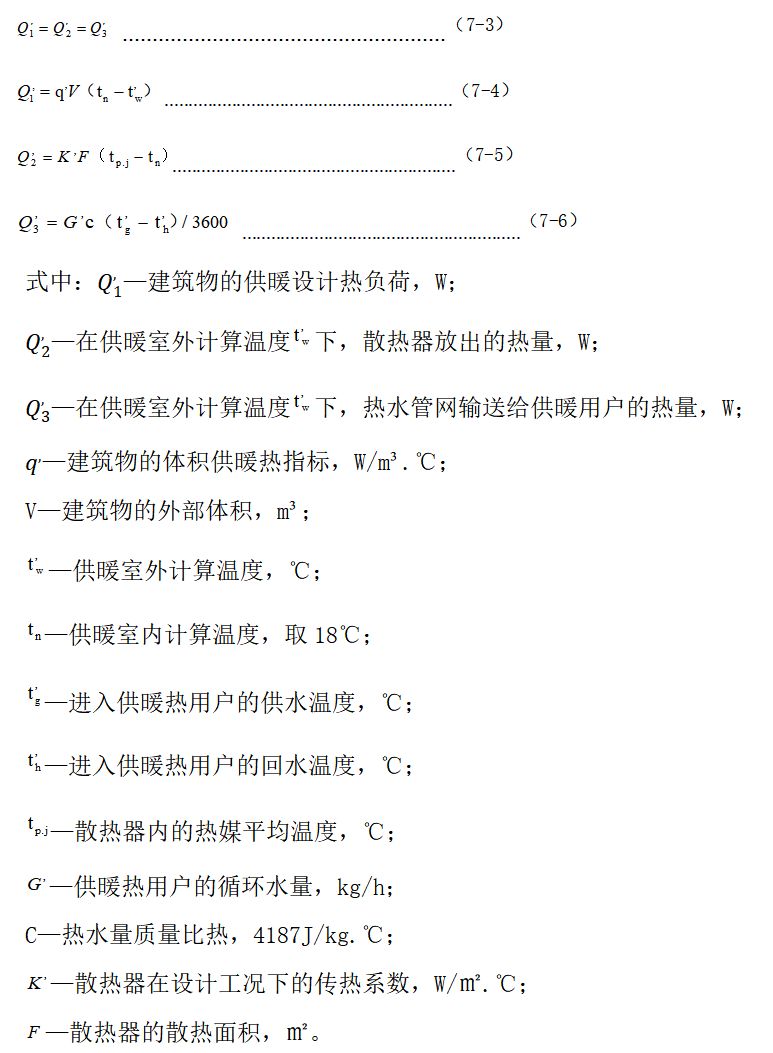

確定總循環流量后，需要根據天氣變化及時調整熱源供水溫度，參照標準是質調節曲線。質調節曲線的計算是熱水管網在穩定狀態下運行，且不考慮管網沿途熱損失的情況下，熱源的供熱量等于供暖用戶系統散熱設備的散熱量，同時也等于供暖用戶的熱負荷。以此為基礎進行計算，有如下熱平衡方程式：

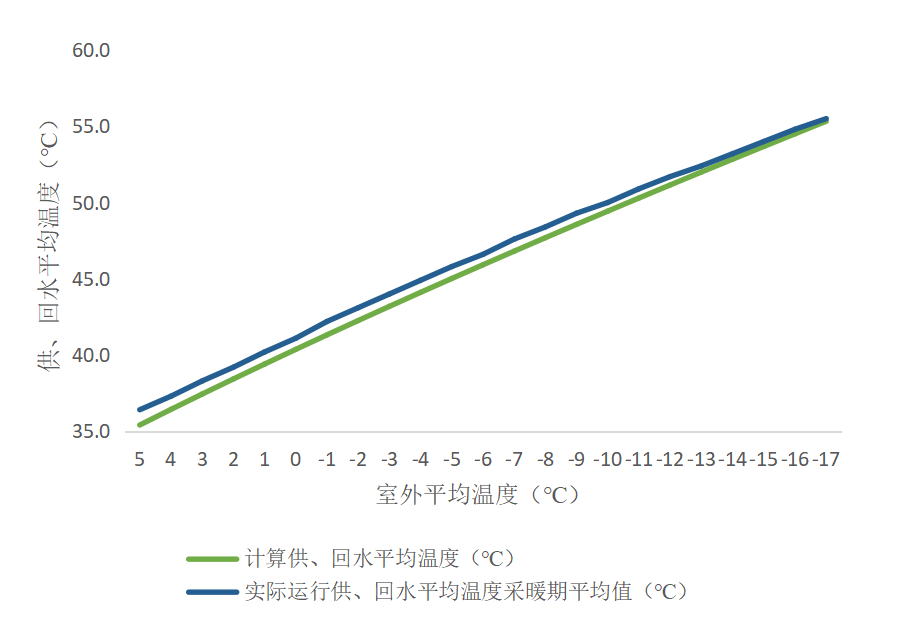

根據上述平衡關系、散熱器傳熱系數、板式換熱器傳熱特征等，可以計算出在不同室外溫度條件下的質調節曲線，如圖7-13所示。

圖7-13 不同室外溫度條件下的質調節曲線

不同的熱源區域及不同階段的流量不同，質調節曲線也不相同，使熱源的調節更加有針對性、更細致。

同時，在修正熱源的調節曲線時，在統計的各熱力站供熱系統熱負荷的基礎上增加輸送熱損失。根據統計，一般熱力管道輸送效率為92%～94%，即熱損失率不超過6%～8%，根據包頭熱力統計數據，管道熱損失約為6%，因此熱力站供熱系統熱指標為45W/㎡，考慮一次管網熱損失后，熱源供熱量指標調整為45×1.06=49W/㎡。

（4）熱力站的一次管網流量調節

待熱源處循環流量、供水溫度確定后，每個熱力站以二次管網供回水平均溫度為基準參數，通過站內一次側電調閥開度對一次管網流量進行調節。

這種調節方式可以直接將用戶的實際供熱效果與一次側流量調節結合起來，調節直接有效，且通過自控系統的自動計算，可以讓一次管網快速建立平衡狀態，有利于熱網安全高效運行。

最后根據用戶室溫情況及運行經驗，對各系統的調節曲線進行單獨修正，以達到精準控制的目的。

（5）熱力站的循環泵變頻調節

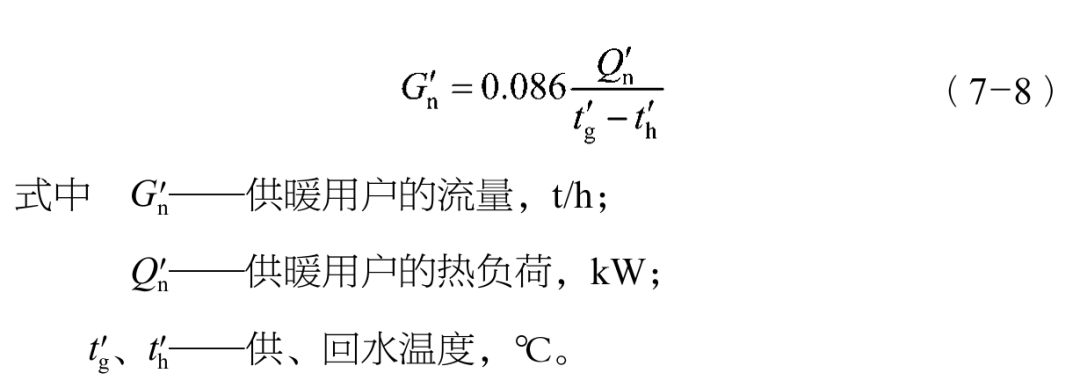

對于熱力站，可以通過變頻泵的精細調節來降低電耗。利用公式（7-8）可以計算出供熱系統的循環水量，又根據相似規律得知，變頻泵的頻率與流量近似成正比。因此，通過熱負荷的大小可以計算確定站內循環泵頻率設定值^[3]。

例如某供熱系統在設計時采用的概算指標，站內設備均按照60W/㎡選取，而在實際運行過程中經公式（7-2）計算得出熱負荷需要為45W/㎡，循環泵最大頻率為50Hz，計算得出循環泵頻率應為45/60×50=38Hz。

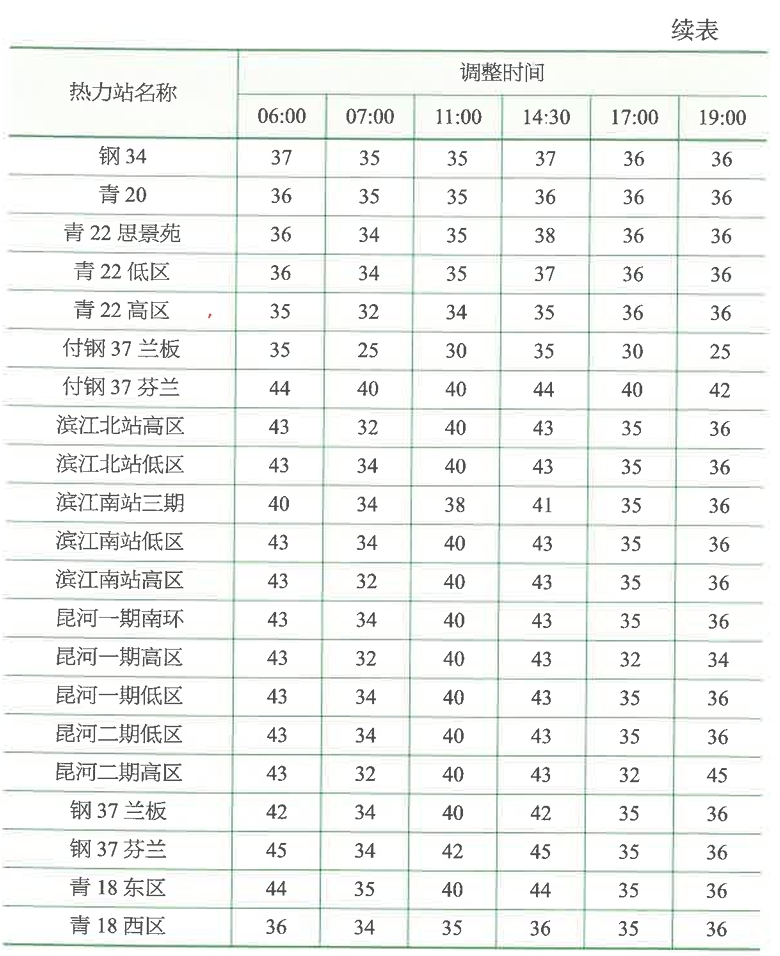

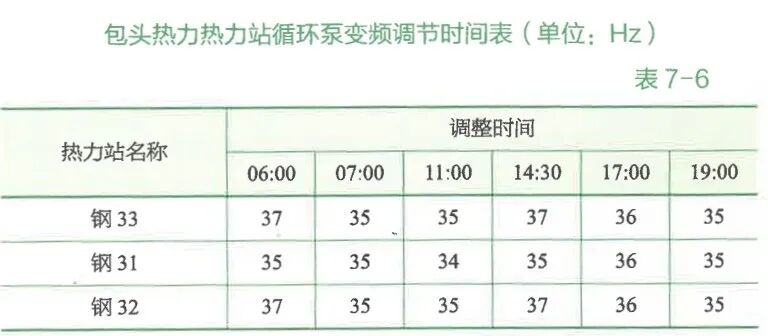

按照供熱負荷分布情況，結合站內循環泵，將變頻調節劃分為幾個時段來進行分別調控（表7-6），以實現更加精細化的節電管理。

（6）二次管網調節

1）簡易快速粗調節

在二次管網運行調節的實踐中，包頭熱力摸索出一種簡易的初始狀態粗調節方法，簡單來說有以下步驟：

①測量二次管網總流量，改變循環泵運行臺數或調節系統供、回水總閥門，使系統總過渡流量控制在總理想流量的120%左右。

②以熱源為中心，由近及遠，逐個調節各支線、用戶。最近的支線、用戶，將其過渡流量調到該工況下設計流量的80%～85%；較近的支線、用戶，過渡流量應為計算流量的85%～90%；較遠的支線、用戶，過渡流量是計算流量的90%～95%；最遠支線、用戶，過渡流量按計算流量的95%～100%調節。

③當供熱系統支線較多時，在支線母管上安裝調節閥。仍按由近及遠的原則先調支線再調各支線的用戶，過渡流量的確定方法同上。

④在調節過程中，如遇某支線或用戶在調節閥全開時仍未達到要求的過渡流量，此時跳過該支線或用戶，按既定順序繼續調節。等調節完畢后再復查該支線或用戶的運行流量。若與計算流量偏差超過20%，應檢查、排除有關故障。

2）加裝平衡閥并采用回水溫度一致法進行調節

當系統精細調節難以實現時，可適當安裝二次管網平衡閥并配合采用回水溫度一致法實現二次管網的水力平衡與調節。

由于二次管網管路較短，供水溫降可以忽略，因此只采用回水溫度一致法來進行調節也可以滿足二次管網的平衡要求，即通過支線或單元、入戶閥門的實時平均回水溫度作為調控依據。若測點處回水溫度高于目標值，則將閥門開度適當減小；若測點處回水溫度低于目標值，則將閥門開度適當增大，最終使各類用戶回水溫度趨于一致^[4]。采用這兩種措施后，熱力站電耗降幅為20%～30%，同時熱耗也平均降低15%左右。

（7）實現用戶端的精細化調節

用戶端調節主要通過用戶室內散熱器溫控閥門來實現，包頭熱力通過無線測溫平臺監測用戶室溫，以保證用戶室溫符合標準。目前共有4700余臺固定式無線測溫設備實現數據上傳，后續還將陸續加裝2000臺左右，通過分析用戶室溫來判斷供熱情況，以及判斷是從熱源處調節還是從熱力站處或用戶端調節。

若所有測點的用戶室溫均偏低，則需從熱源處增加供熱量；若熱力站所屬區域內用戶測點室溫偏低，則需通過調節熱力站一次側閥門來增加熱力站供熱量；對于某棟樓、某單元或某戶測點溫度偏低的情況，則需核實測點數據是否準確，通過調節樓棟、單元閥門開度來提高用戶室溫。

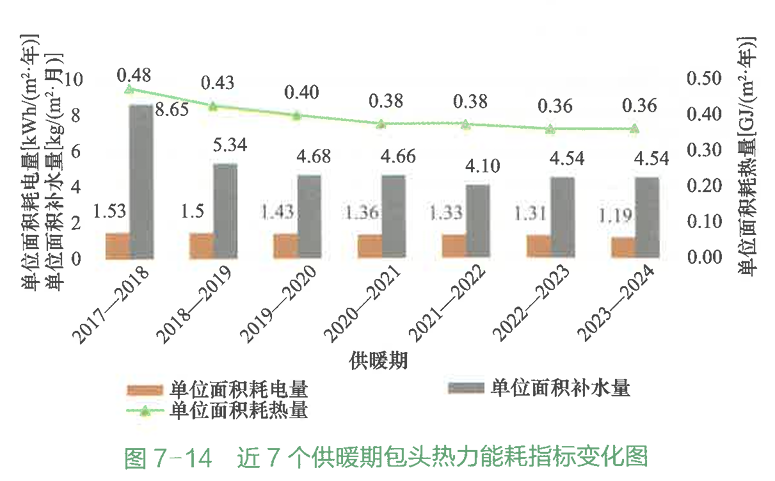

包頭熱力從2018-2019供暖期開始執行熱耗精細化管理工作，截至2023-2024供暖期，單位面積耗熱量從0.48GJ/（㎡·年）降至0.36GJ/（㎡·年），累計減少能源浪費2520萬GJ，折合標準煤86萬t，累計減少碳排放214萬t；單位面積耗電量從1.53kWh/（㎡·年）降至1.19kWh/（㎡·年），累計節約用電7140萬kWh；單位面積補水量從8.65 kg/(㎡·月)降至4.54 kg/(㎡·月)，累計節約用水518萬m3（圖7-14）。

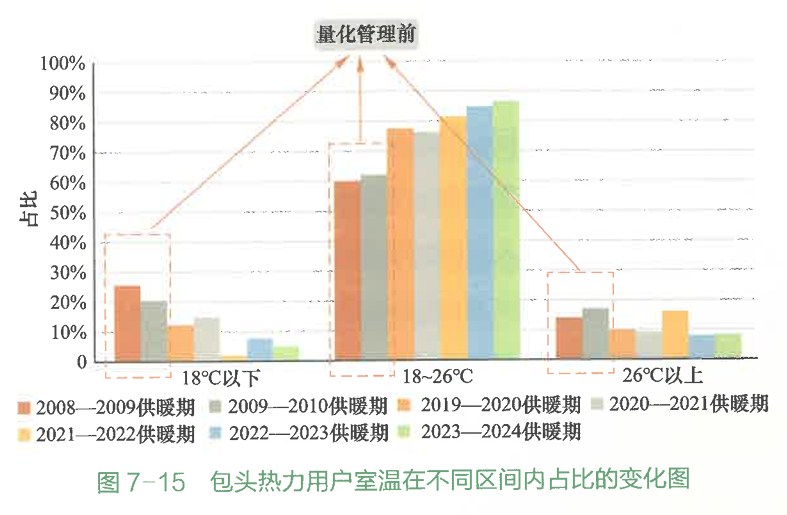

同時，用戶室溫在18-26℃的比例由60.1%升至87%，節能降耗的同時達到了均衡供熱的效果（圖7-15）。

[1]孟范英．關于降低供暖設計熱負荷的概述［J］．區域供熱，2015（2）：45-49.

[2]石兆玉，楊同球．供熱系統運行調節與控制［M］．北京：中國建筑 工業出版社，2018．

[3]全國勘察設計注冊工程師公用設備專業管理委員會秘書處．全國勘察設計注冊公用設備工程師暖通空調專業考試復習教材（2023年版 ）［M].北京：中國建筑工業出版社，2023．

[4]苗高揚.供熱管網水利分區及平均溫度調節方法的研究［D].哈爾濱：哈爾濱工業大學［年份不詳].
